假悬索钢桥--人行

hfyb0001 · 发表于 2011-2-18 15:58:36

本帖最后由 hfyb0001 于 2011-2-18 16:09 编辑

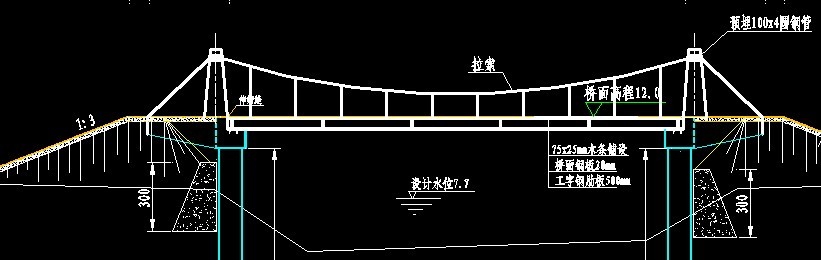

本次所建钢桥为*****人行桥，考虑到桥梁所在区域的使用功能要求，桥面增设了钢筋混凝土索塔和悬挂锁链，使桥梁整体形成悬索桥桥型景观。桥全长35.84m，其中桥跨部分26.04m，引道19m。桥面宽3.0m，桥台台帽宽4.0m。

1、设计荷载：人群—4.0KN/m2。

2、荷载

永久荷载：钢桥自重；

基本可变荷载：人群荷载；

其他可变荷载：风力：设计风速取30m/s；

荷载组合：

（I）钢桥自重+风力；

（II）钢桥自重+活载+风力。

人行桥所选用的主要材料表
