瀑布沟水电站场内交通公路[右岸低线(JA)段]竣工图一合同段

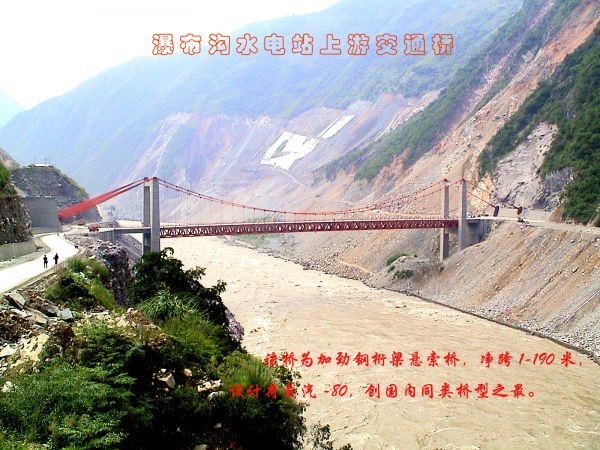

(1) 桥梁结构型式:钢加劲桁梁悬索桥
(2) 桥梁布置:20.3+190+16m,主跨为190m,矢高19m,矢跨比为1/10,主梁为高4m的钢桁梁;两边跨为20.3+16m的简支T梁,梁高2m。
(3) 设计荷载:汽车-80级,挂车-120,人群2KN/m2
(4) 桥面净宽:钢桁梁段为净-10.5+2x0.75m人行道,T梁段为净-12+2x0.75m人行道
(5) 地震烈度: 临时桥,不考虑
含设计说明,对钢桁梁悬索桥设计有一定参考价值。
|
