斜拉桥基本知识:跨径布置

跨径布置
当代斜拉桥最典型的孔跨布置形式是双塔三跨式（边跨l1/中跨l2=0.2~0.5）与独塔双跨式（边跨l1/中跨l2=0.5~1.0）。在特殊情况下，斜拉桥也可以布置成独塔单跨式及多塔多跨式。

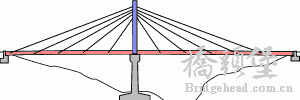

                       双塔（三跨式）                                                      独塔（双跨式）
       在跨越宽阔水面时，由于桥梁长度大，必要时也可采用三塔斜拉桥，如湖南洞庭湖大桥（下图一，主跨2×348m）。由于中间桥塔没有端锚索来有效地限制其变形，三塔斜拉桥的结构柔性会有所增大。在适宜的地形条件下，有时也可采用独塔单跨式斜拉桥，此时边跨跨度很小，甚至没有边跨。下图二为Marian Bridge (the Czech Republic) ，主跨123.3m。
