箱梁桥面板桥博模型出错

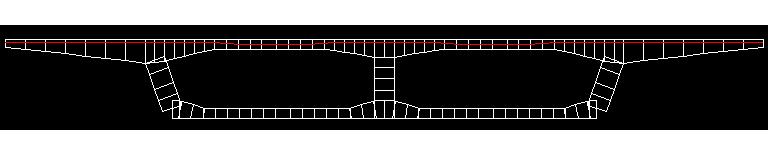

我建了一个桥博的桥面板模型，准备计算箱梁横向预应力。横向加载已经按照规范要求都核对过了，应该没有问题。模型截图如下：


登录/注册后可看大图


登录/注册后可看大图

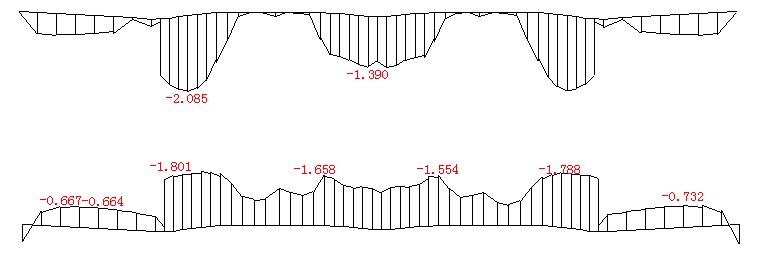

主拉应力结果及下缘最小正应力结果如下图所示：


登录/注册后可看大图

奇怪就奇怪在我的钢索接近下缘，可下缘的拉应力居然更大，而上缘的拉应力反而比较小满足要求，请达人帮我看下有什么问题吗
附上模型文件
计算.rar (3.82 KB, 下载次数: 53)

2010-12-10 15:35 上传

点击文件名下载附件

根据我多次计算经验看,横向顶板束一般直线布置就好,没有必要在箱室跨中下弯.

看了下你的模型，正好我刚算完几个横向，想跟你交流下。
1 横向预应力钢束其实很难弯下来的，你的设计R=3满足不了62上对于钢束最小弯折半径的要求；
2 横向计算我们一般都按A类构件设计，下缘的确要比上缘更为不利，这是肯定的；你的配束悬臂端靠近截面上缘，中间在截面中间，不知道你怎么说你的配束靠近下缘？
但是我还不太清楚的是，我们前辈做的横向钢束都是靠近上缘的（悬臂端尽量靠下）。难道是考虑施工？
3 横向计算其实只能参考，算不准的，特别是这种桥面板。反正我不相信这玩意。我有意做下空间研究，前阵子下了几篇论文，新项目还没忙完，没来得及分析整理，希望与你一并交流。
4 你的施工阶段约束，开始有俩阶段貌似模拟的是支架现浇，好像没有必要。
5 3根少了点，4根吧，呵呵
