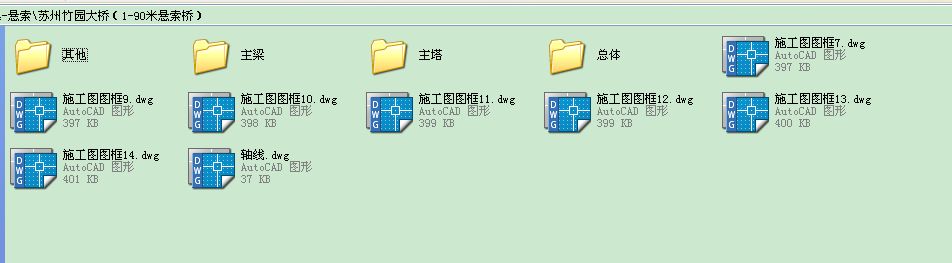

[分享]最大自锚式悬索桥苏州竹园大桥图纸

        苏州竹园大桥全长378米，主跨90米，主桥宽37米，横跨京杭大运河，连接苏州市中心城区和新区。
        该桥采用全漂浮结构体系，90米跨径属我国最大，半弓形环状塔形属我国首次采用，突破了传统中小跨径悬索桥的门式塔形，采用工厂生产的带PE护套的成品索，免去了大跨度悬索桥现场编索的一整套复杂工艺设备，降低了造价，并给运输安装带来方便。此种桥梁因结构优美，有桥梁“皇后”之称。
       苏州竹园自锚式悬索桥设计新颖，而且通过梁体自身重量和轴向受力平衡立索索力。


苏州竹园大桥（1-90米悬索桥）.part04.rar (2.86 MB, 下载次数: 94, 售价: 2 元堡币)

2010-11-13 08:02 上传

点击文件名下载附件

苏州竹园大桥（1-90米悬索桥）.part03.rar (2.86 MB, 下载次数: 92, 售价: 2 元堡币)

2010-11-13 08:01 上传

点击文件名下载附件

苏州竹园大桥（1-90米悬索桥）.part02.rar (2.86 MB, 下载次数: 109)

2010-11-13 08:00 上传

点击文件名下载附件

苏州竹园大桥（1-90米悬索桥）.part01.rar (2.86 MB, 下载次数: 106)

2010-11-13 07:59 上传

点击文件名下载附件

苏州竹园大桥（1-90米悬索桥）.part05.rar (95.59 KB, 下载次数: 85)

2010-11-13 07:58 上传

点击文件名下载附件

回复 xkvvv 的帖子

这是为什么呢？求详解。。

其实这个桥桥面景观效果并不好

如果地基不好或者其他原因无法设置地锚好像自锚悬索桥还可以作为选择之一吧！

谢谢楼主的分享，图纸挺全的

   90mi跨径采用悬索或斜拉桥，都是不经济的跨径，估计是设计为了迎合领导们的标新立异、求新而出的桥梁方案。

有人愿意烧钱真是没得办法的呀！！！

华而不实，二十世纪评出的世界排名前20的就没有自锚式悬索桥，说明好的东西其实很简单!
