最近做的一个连续T梁桥

水幽寒 发表于 2006-12-9 13:45:03 | 显示全部楼层 | 阅读模式

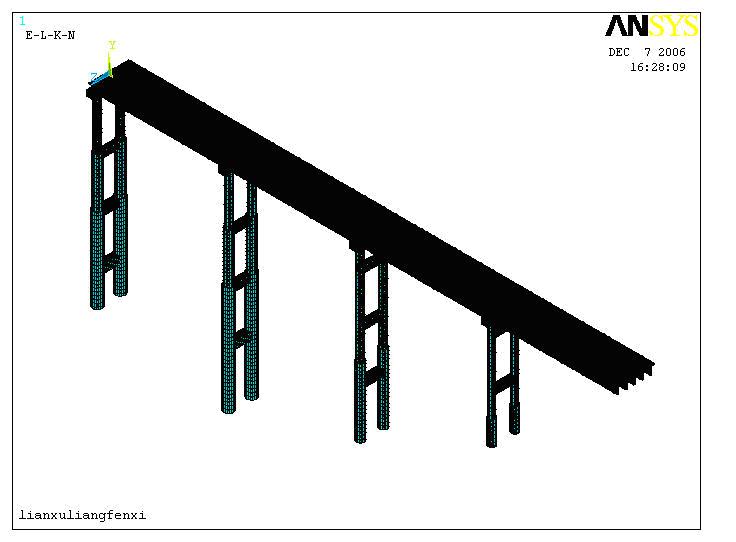

最近做的一个连续T梁桥

评分

参与人数 1堡币 +5 收起 理由
linqinnan + 5 有价值的资料

查看全部评分

精彩评论倒序浏览

4445查看9评论

水幽寒 发表于 2006-12-9 13:49:08

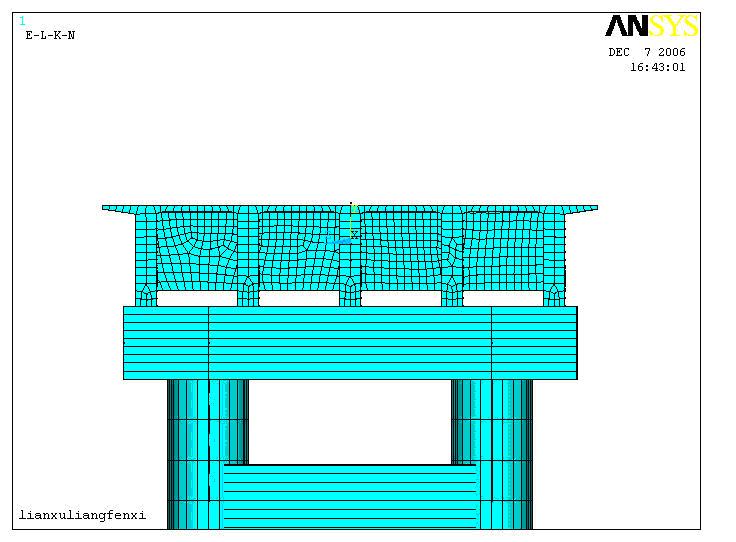

局部详图
举报 回复
水幽寒 发表于 2006-12-9 13:49:24

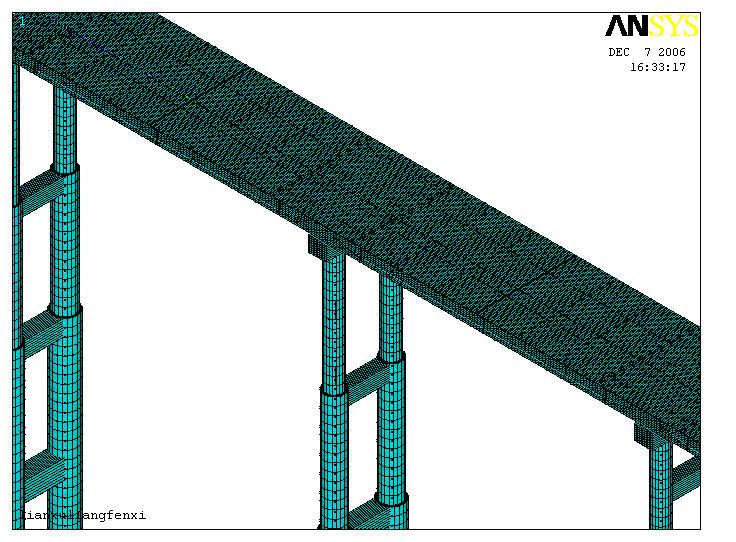

局部详图
举报 回复
yyxxgg000 发表于 2007-5-11 17:19:15
请问水兄:在哪里高就呀,以后还得多多请教您呀
举报 回复
jakexjw 发表于 2007-5-12 15:09:01
高手,能说说学ANSYS的技巧吗?
举报 回复
水幽寒 发表于 2007-5-14 10:19:58
举报 回复
stzgd 发表于 2007-5-14 13:02:26
斑竹老是有这么复杂的东西.....葱白一下
举报 回复
weishenggg 发表于 2007-5-21 13:10:37
有没有实例介绍和命令流??
举报 回复
范科举 发表于 2008-7-31 22:07:16
最近我在做ANSYS连续梁桥,真是难
举报 回复
水幽寒 发表于 2009-3-15 13:09:04
本帖最后由 水幽寒 于 2009-3-15 13:12 编辑

这是本桥建模部分的命令流文件,现在分享给大家
finish
/clear
/prep7

et,2,82
mp,ex,2,
mp,prxy,1,0.1667
r,2
~SATIN,0,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0,sect,,2
sectype,1,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,1.0,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,1.0,sect,,2
sectype,2,beam,mesh
secoffset,ORIGIN,0,0,
secread,'1.0','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,0.938,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.938,sect,,2
sectype,3,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.938','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,0.876,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.876,sect,,2
sectype,4,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.876','sect',,mesh
aclear,all
adele,all,,,1


~SATIN,0.814,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.814,sect,,2
sectype,5,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.814','sect',,mesh
aclear,all
adele,all,,,1


~SATIN,0.752,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.752,sect,,2
sectype,6,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.752','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,0.69,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.69,sect,,2
sectype,7,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.69','sect',,mesh
aclear,all
adele,all,,,1




~SATIN,0.628,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.628,sect,,2
sectype,8,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.628','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,0.566,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.566,sect,,2
sectype,9,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.566','sect',,mesh
aclear,all
adele,all,,,1


~SATIN,0.504,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.504,sect,,2
sectype,10,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.504','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,0.442,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.442,sect,,2
sectype,11,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.442','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,0.38,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,0.38,sect,,2
sectype,12,beam,mesh
secoffset,ORIGIN,0,0,
secread,'0.38','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,henggeban,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,henggeban,sect,,2
sectype,13,beam,mesh
secoffset,ORIGIN,0,0,
secread,'henggeban','sect',,mesh
aclear,all
adele,all,,,1

~SATIN,chengtai,sat,,SOLIDS,0
asel,all
lesize,all,0.2,,,,1,,,1
mshape,0
mshkey,2
amesh,all
secwrite,chengtai,sect,,2
sectype,14,beam,mesh
secoffset,ORIGIN,0,0,
secread,'chengtai','sect',,mesh
aclear,all
adele,all,,,1




ET,1,BEAM44
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,EX,1,,3.45E10
MPDATA,PRXY,1,,0.2
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,DENS,1,,2600
!SECTIONS
k,1,0,0,0
k,2,1.64,0,0
*do,i,1,8
k,2+i,1.64+0.37*i,0
*enddo
k,11,4.915,0,0
k,12,5.085,0,0
k,13,5.34,0,0

k,14,9.915,0,0
k,15,10.085,0,0
k,16,14.915,0,0
k,17,15.085,0,0
k,18,19.915,0,0
k,19,20,0,0
*do,i,1,18
l,0+i,1+i
*enddo

*do,i,1,10
TYPE,1
MAT,1
REAL,
ESYS,0
SECNUM,i
TSHAP,LINE
esize,0.37
lmesh,i
*enddo
TYPE,1
MAT,1
REAL,
ESYS,0
SECNUM,13
TSHAP,LINE
lmesh,11

SECNUM,11
TSHAP,LINE
lmesh,12
SECNUM,12
TSHAP,LINE
lmesh,13
SECNUM,13
TSHAP,LINE
lmesh,14
SECNUM,12
TSHAP,LINE
lmesh,15
SECNUM,13
TSHAP,LINE
lmesh,16
SECNUM,12
TSHAP,LINE
lmesh,17
SECNUM,13
TSHAP,LINE
lmesh,18



k,100,20,0,0
k,200,21
k,300,20,1,0
!体的镜像复制
cskp,100,0,100,200,300

csys,100
allsel
NSYM,X,61,all
ESYM, ,61,all

csys,0

k,1000,40,0,0
k,2000,41
k,3000,40,1,0
!体的镜像复制
cskp,1000,0,1000,2000,3000

nsel,all
csys,1000
NSYM,X,122,all
ESYM, ,122,all

csys,0
k,10000,80,0,0
k,20000,81
k,30000,80,1,0
!体的镜像复制
cskp,10000,0,10000,20000,30000

nsel,all
csys,10000
NSYM,X,244,all
ESYM, ,244,all
csys,0
nummrg,all
NUMCMP,NODE
!桥台-----------------------------------------------------------------------------------

n,11153,0,-2.4516,-5.6
n,11154,0,-2.4516,-3.5
n,11155,0,-2.4516,3.5
n,11156,0,-2.4516,5.6

n,11157,40,-2.4516,-5.6
n,11158,40,-2.4516,-3.5
n,11159,40,-2.4516,3.5
n,11160,40,-2.4516,5.6

n,11161,80,-2.4516,-5.6
n,11162,80,-2.4516,-3.5
n,11163,80,-2.4516,3.5
n,11164,80,-2.4516,5.6

n,11165,120,-2.4516,-5.6
n,11166,120,-2.4516,-3.5
n,11167,120,-2.4516,3.5
n,11168,120,-2.4516,5.6



SECNUM,14
TSHAP,LINE
e,11153,11154
e,11154,11155
e,11155,11156

e,11157,11158
e,11158,11159
e,11159,11160

e,11161,11162
e,11162,11163
e,11163,11164

e,11165,11166
e,11166,11167
e,11167,11168

!桥墩------------------------------------------------------------------------------------

ET,3,BEAM44
mp,dens,3,2600
mp,ex,3,3.25e10
mp,prxy,3,0.1667
ET,4,BEAM188
mp,dens,4,2600
mp,ex,4,3.25e10
mp,prxy,4,0.1667
!33号桥墩
SECTYPE,   21, BEAM, CSOLID, dun, 0
SECOFFSET, CENT
SECDATA,1,20,10,0,0,0,0,0,0,0

SECTYPE,   22, BEAM, CSOLID, dun, 0
SECOFFSET, CENT
SECDATA,1.25,20,10,0,0,0,0,0,0,0
SECTYPE,   23, BEAM, CSOLID, dun, 0
SECOFFSET, CENT
SECDATA,1.5,20,10,0,0,0,0,0,0,0
*do,i,0,63,1
n,1001+i,40,-3.3516-i,-3.5
n,1101+i,40,-3.3516-i,3.5
*enddo

type,3
mat,3
real,3
secnum,21
*do,i,1,15,1
e,1000+i,1001+i
e,1100+i,1101+i
*enddo
secnum,22
*do,i,16,30,1
e,1000+i,1001+i
e,1100+i,1101+i
*enddo
secnum,23
*do,i,31,63,1
e,1000+i,1001+i
e,1100+i,1101+i
*enddo
SECTYPE,   24, BEAM, RECT,lianliang , 0
SECOFFSET, CENT
SECDATA,1.8,1.6,10,13,0,0,0,0,0,0

SECTYPE,   25, BEAM, RECT,lianliang , 0
SECOFFSET, CENT
SECDATA,2,1.9,10,13,0,0,0,0,0,0

SECTYPE,   26, BEAM, RECT,lianliang , 0
SECOFFSET, CENT
SECDATA,2.4,2,10,13,0,0,0,0,0,0


type,4
mat,4
real,4
secnum,26
e,1047,1147
secnum,25
e,1032,1132

secnum,24
e,1017,1117


!32号桥墩
*do,i,0,55,1
n,2001+i,0,-3.3516-i,-3.5
n,2101+i,0,-3.3516-i,3.5
*enddo
n,2001+56,0,-3.3516-55.6,-3.5
n,2101+56,0,-3.3516-55.6,3.5


type,3
mat,3
real,3
secnum,21
*do,i,1,15,1
e,2000+i,2001+i
e,2100+i,2101+i
*enddo
secnum,22
*do,i,16,30,1
e,2000+i,2001+i
e,2100+i,2101+i
*enddo
secnum,23
*do,i,31,56,1
e,2000+i,2001+i
e,2100+i,2101+i
*enddo

type,4
mat,4
real,4
secnum,26
e,2047,2147
secnum,25
e,2032,2132

secnum,24
e,2017,2117
!34号桥墩
*do,i,0,51,1
n,3001+i,80,-3.3516-i,-3.5
n,3101+i,80,-3.3516-i,3.5
*enddo

type,3
mat,3
real,3
secnum,21
*do,i,1,30,1
e,3000+i,3001+i
e,3100+i,3101+i
*enddo
secnum,22
*do,i,31,51,1
e,3000+i,3001+i
e,3100+i,3101+i
*enddo
type,4
mat,4
real,4
secnum,25
e,3037,3137

secnum,24
e,3007,3107
e,3022,3122

!35号桥墩
*do,i,0,32,1
n,4001+i,120,-3.3516-i,-3.5
n,4101+i,120,-3.3516-i,3.5
*enddo
n,4001+33,120,-3.3516-32.3,-3.5
n,4101+33,120,-3.3516-32.3,3.5

SECTYPE,   27, BEAM, CSOLID, dun, 0
SECOFFSET, CENT
SECDATA,0.9,20,10,0,0,0,0,0,0,0

SECTYPE,   28, BEAM, CSOLID, dun, 0
SECOFFSET, CENT
SECDATA,1.05,20,10,0,0,0,0,0,0,0
type,3
mat,3
real,3
secnum,27
*do,i,1,25,1
e,4000+i,4001+i
e,4100+i,4101+i
*enddo
secnum,28
*do,i,26,33,1
e,4000+i,4001+i
e,4100+i,4101+i
*enddo

type,4
mat,4
real,4

secnum,24
e,4004,4104
e,4019,4119
!nummrg,node

CP,2,ALL,2101,11155
CP,8,ALL,2001,11154
CP,14,uy,1,11153,11156


CP,20,ALL,1101,11159
CP,26,ALL,1001,11158
CP,32,ux,62,11157,11160
CP,33,uy,62,11157,11160
CP,34,uz,62,11157,11160
CP,35,ROTX,62,11157,11160
CP,36,ROTy,62,11157,11160
CP,37,ROTz,62,11157,11160

CP,38,ALL,3101,11163
CP,44,ALL,3001,11162
CP,50,ux,122,11161,11164
CP,51,uy,122,11161,11164
CP,52,uz,122,11161,11164
CP,53,ROTX,122,11161,11164
CP,54,ROTy,122,11161,11164
CP,55,ROTz,122,11161,11164


CP,56,ALL,4101,11167
CP,62,ALL,4001,11166
CP,68,uy,303,11165,11168


nsel,s,loc,x,159.99,160.01
d,all,uy,0
nsel,s,loc,y,-58.952
nsel,r,loc,x,0
d,all,all

nsel,s,loc,y,-66.352
nsel,r,loc,x,40
d,all,all

nsel,s,loc,y,-54.352
nsel,r,loc,x,80
d,all,all
allsel
nsel,s,loc,y,-35.652
nsel,r,loc,x,120
d,all,all
