这是最常规不过的结构,先简支后连续梁。
桥梁人都明白:主梁预制好后架设到临时支座上,现浇连续段张拉二次束,更换临时支座为永久支座,这种结构就妥了!
这些年也不知道到底为了啥,说是方便施工,也说是为了安全,就不用临时支座了,直接在墩顶上安两排永久支座,主梁吊上去一连续了事!
以前也没好好算过,总觉得省事也不是好事情,觉得双支座没什么好的,但没算过,有机会最近算了一下:
在交通部的40m单支座先简支后连续T梁基础上进行修改,改成了双支座形式,支承点跟临时支承点有点变化改到端横隔板了!用midas算了,边界条件根据实际的支座刚度进行了模拟,结果一出来有些不太让人接受:
奇怪的地方有这些:
1.墩顶支座由一排换成两排了,可两排其中一排的最大支反力大于单排时的支反力;

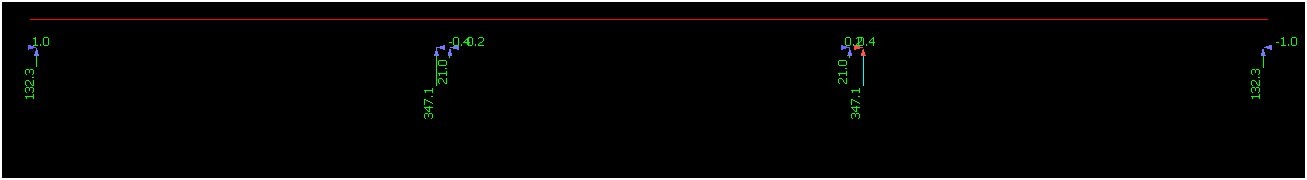

2.形成结构连续后施加二期恒载时,边墩支反力都跑到两排支座的靠外一排去了(见图1);移动荷载加载时的偏载就更可想而知了!
3.不得不说影响线,也够怪的,两排支座的反力影响线差别就是大(见下图)!

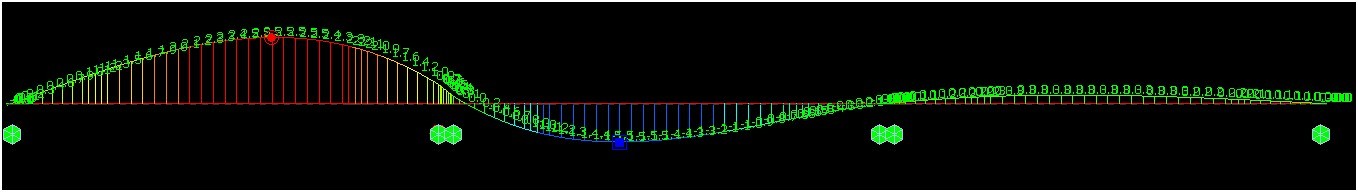

第一个图形:靠近边跨的支反力影响线
三部分的面积分别是:67.259,-34.499,8.502

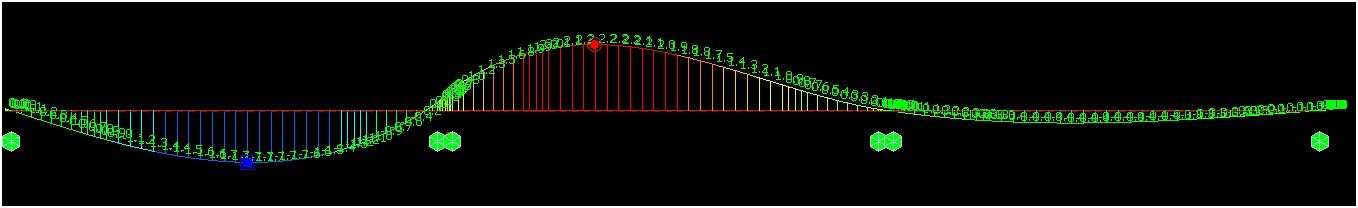

第二个图形:靠近中跨的支反力影响线
三部分的面积分别是:-44.643,55.140,-10.939
最后把模型传上来,有空的、感兴趣的下下来看看,提提批评意见!
3-40.mcb
(267.18 KB, 下载次数: 28)
友情提示一个论坛通用技巧:所有图形只要点击就可以看放大清晰图!
|
