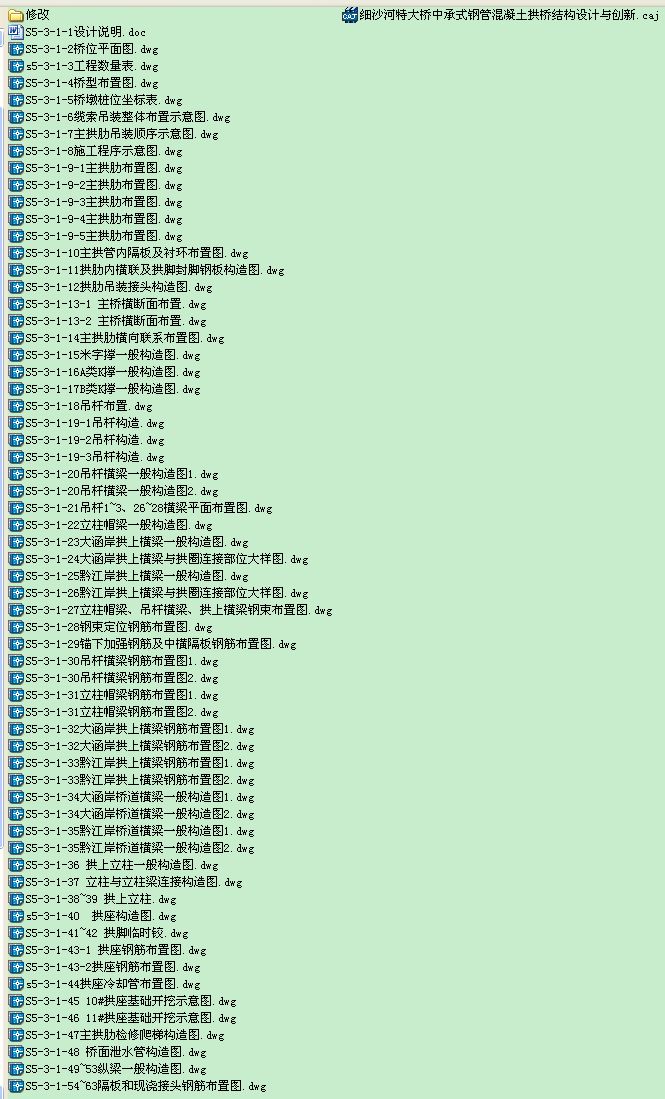

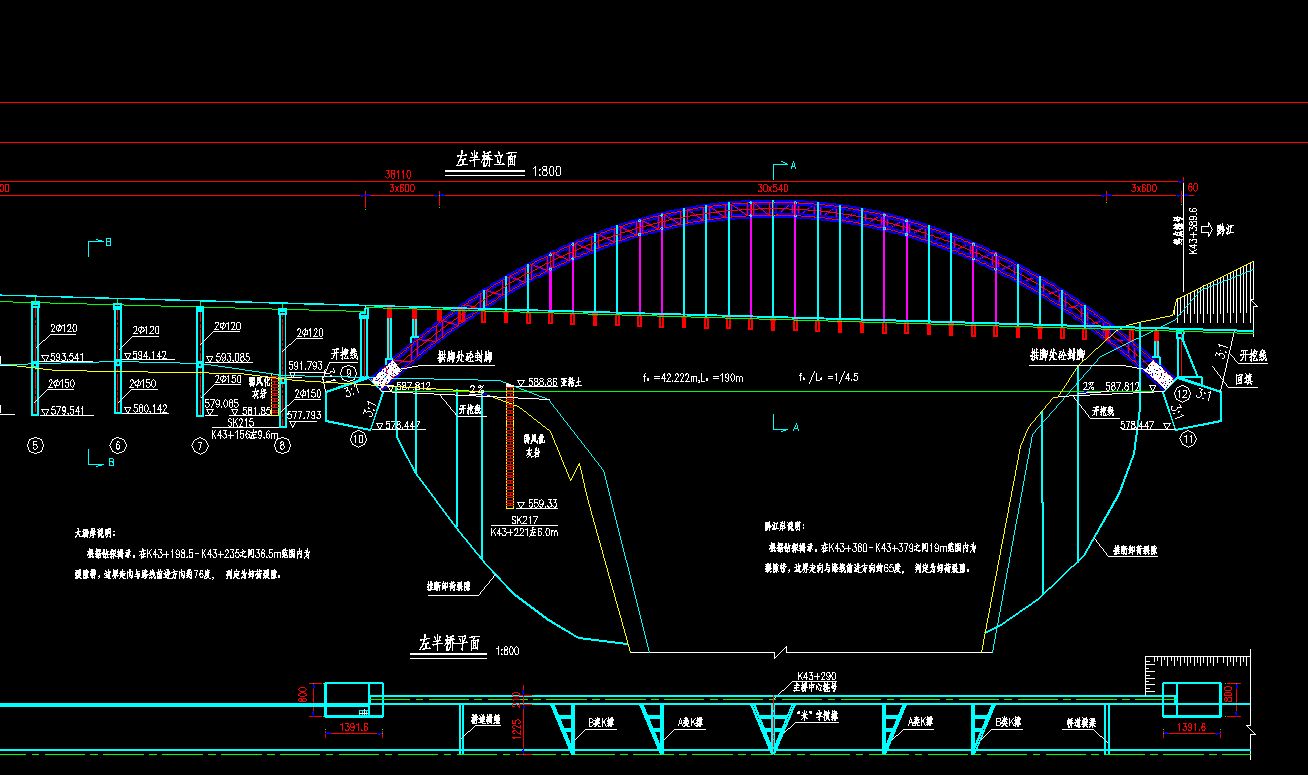

某特大桥桥施工图(190m钢管拱-中承拱-全套)

某特大桥桥施工图(190m钢管拱-中承拱-全套)

二、设计规范

1．《公路工程技术标准》JTGB01-2003。

2．《公路桥涵设计通用规范》JTG D60-2004。

3．《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。

4．《公路圬工桥涵设计规范》JTG D61-2005。

5．《公路桥涵地基与基础设计规范》JTJ029-85。

6．《公路工程抗震设计规范》JTJ004-89。

7．《公路桥涵钢结构及木结构设计规范》JTJ025-86。

8．《钢管混凝土结构设计与施工规程》CECS28:90。

9．《钢结构设计规范》（GB50017－2003）

10．《建筑钢结构焊接技术规程》JGJ81-2002

11．《钢结构工程施工质量验收规范》GB 50205-2001

12．《公路桥涵施工技术规范》JTJ041-2000

13．《公路工程质量检验评定标准》JTG F80/1-2004

14．《铁路钢桥制造规范》TB10212-98

三、 设计标准

1．设计荷载:公路Ⅰ级。

2．设计安全等级：一级，结构重要性系数1.1。

3．桥面宽度:主桥采用整体式断面，全宽24.5m。引桥采用分离式断面，单幅宽度12.0米。

4．桥面横坡:单向2％(双面坡)。

5．座标及高程系统: 本桥座标为大地座标系，高程为黄海高程。

6．环境类别：Ⅰ类。

7．地震动峰加速度值：0.05g；地震动反应谱特征周期为0.35s。

楼主出品，绝对的精品呀！非常好的资料{:4_94:}

楼主，您好！您有上承式钢管混凝土拱桥的图纸吗？

中承式钢管砼桁架拱桥，这桥设计的不错！

西部开发省际公路通道重庆至长沙公路
大涵至黔江段第E3合同段
K43+290细沙河特大桥  2005.12

楼主出品，绝对的精品呀！

好像要这个图啊，新手不知道怎么拿钱

中承式钢管砼桁架拱桥，这桥设计的不错！

楼主出品，绝对的精品！

不错啊，呵呵，我想要个小点跨径的。150m的啊

哈哈哈，谢谢共享！

有计算书就好了，想下载学习下。

心水清明太给力了，支持！

楼主出品，绝对的精品呀！

真的不错啊  下载来仔细研究下~

真好！楼主辛苦！

此贴永久保留，待我下载！哈哈··楼主发的都是好东西

good，该上传资料了，再不传没堡币下了
