请教：midas计算系杆拱桥的吊杆力问题！

deus_ex7 发表于 2010-9-27 22:18:00 | 显示全部楼层 | 阅读模式

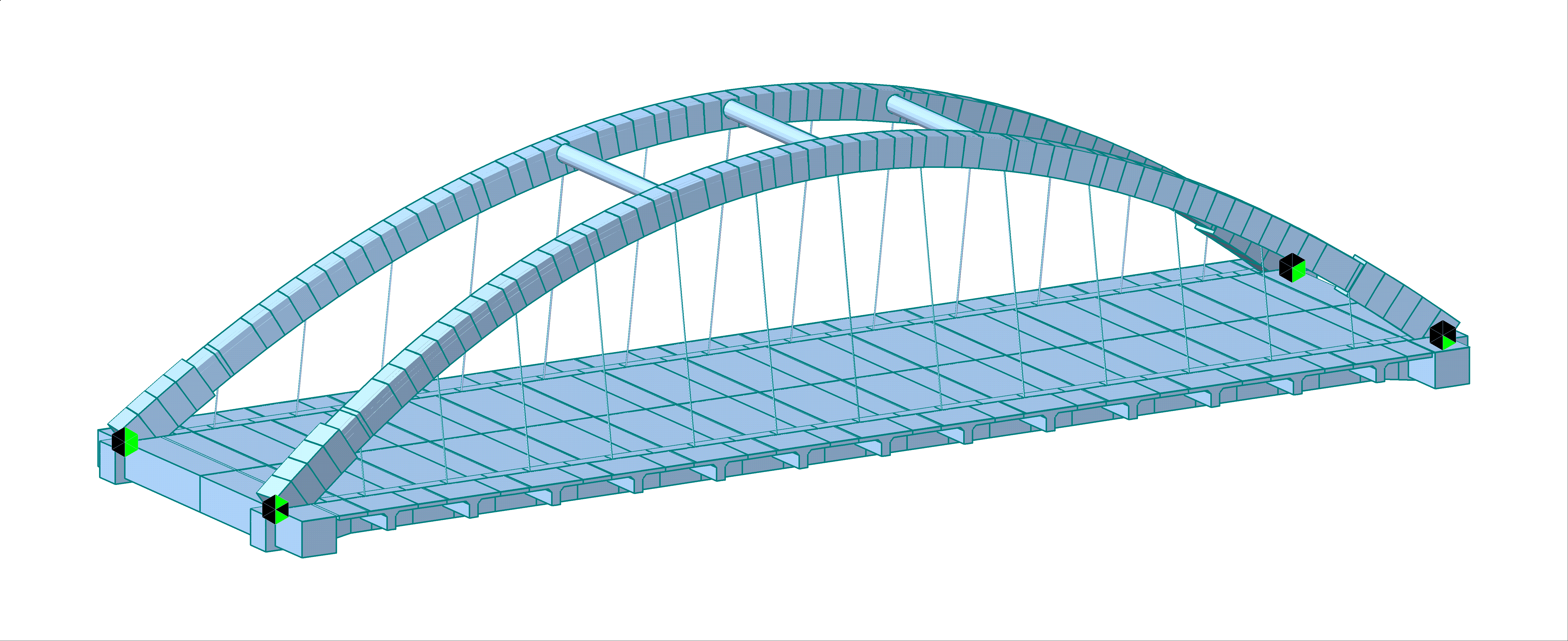

     小弟在做一个跨径70m左右，宽16m的系杆拱桥，模型在midas中基本建成，现在存在的疑问主要是施工阶段吊杆力加载存在以下问题:* s; Y/ N! A. M, w: ^/ i
    1、吊杆采用桁架单元，吊杆力采用初拉力荷载，问题是初拉力的大小该如何确定？, E, }- X4 C( ?3 N# I
    2、论坛中也提到吊杆力要2到3次张拉，请问每次的张拉力大小以什么原则确定和在什么阶段施加？! y' ]) {, l/ U
    3、附件为初稿模型文件（midas2010版本），吊杆力分成3次加：300——200——100KN，应该说力不大，但是系梁在标准组合下已经上挠20cm，参考其它模型都加到了1000kn都只是上挠几公分，实在不知哪里设置不对。! z2 F  }) ^' ?* b& l( e  `
    因为是第一次做拱桥，所以烦请各位大侠不吝赐教。
; U8 w1 W3 V; V( j) e! b8 D1 m( c谢谢+ i- Z7 B: D* M4 G! ]

滨河路桥-1-68m-提篮-汽车.rar

21.67 KB, 下载次数: 131

评分

参与人数 1堡币 +5 威望 +2 收起 理由
redflag + 5 + 2 发帖咨询，鼓励多多参与！

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

1.9万查看11评论

f111122224 发表于 2018-9-15 20:06:37
本帖最后由 f111122224 于 2018-9-15 20:08 编辑 2 b2 d4 h3 K8 J7 _
. S) {# {- r7 @* S
我来说下我的理解吧，吊杆力因为张拉的时候，相当于系杆网上有一个位移，已经张拉了的，吊杆相当于被放松了一下，也就是说第一次你按100kn张拉了，后面其他吊杆的张拉会让你松弛，你的张拉力就不是100了，只有最后一个张拉的，才不受影响。这个是关系用数学表达出来，有点类似我们结构力学里面的单元刚度矩阵。因此实际施工的时候要多次张拉才能达到成桥状态的吊杆力，反复调试。设计的时候如果考虑分两次张拉，第一次的张拉力怎么定？那要看你的结果，你是想张拉后得到一个什么结果，这就是你的边界条件。依据这个你来确定张拉力。比如你是想张拉后拆除支架，这个就是你的结果，你根据他来确定。第二次可以按成桥后的，也就是你的目标索力。因为前面说的那个因素影响，这个监控单位会指导施工方反复张拉，要张拉几次，才能到你的成桥状态索力。系杆拱桥目标索力怎么确定，midas视频有讲的。个人感觉一般的系杆拱桥调索调束都还算简单，钢束一般都是直的，只是拱脚稍微绕一下，总的来说不难。我觉得系杆拱桥麻烦的是一些构造上的东西，处理好节点交叉地方，例如拱脚钢管和钢束冲突，钢筋密集 和波纹管冲突，解决这些方便施工，这个能做好还是不简单。
举报 回复
zhangtong1... 发表于 2010-11-10 10:56:56
建议下载几篇关于初始张拉力和吊杆终张力的论文，先确定终张力再用倒拆法计算初始张拉力
举报 回复
logi 发表于 2010-10-13 19:29:17
吊杆力根据桥面恒载确定、
举报 回复
deus_ex7 发表于 2010-10-15 08:20:33
    非常感谢您的答复，是不是说吊杆力初步按吊杆间恒载+二期恒载作为初拉力，这样的话每根吊杆的初拉力都是一样的，实际上还是需要重新调整吊杆力以达到系梁应力和变形的需要。
举报 回复
twg2012 发表于 2010-11-10 11:57:45
本帖最后由 twg2012 于 2010-11-10 12:04 编辑
  F! X* r+ n* T, u% ]- ?' i( |" s' I# v- d2 l
       个人见解：吊杆力肯定不都是一样！应该跨中部吊杆张拉力要大，往两端逐渐减少，建议计算持久状况承载能力极限状态下吊杆内力确定吊杆的初张力，再根据桥面线形等调整初张力.

评分

参与人数 1堡币 +3 威望 +1 收起 理由
redflag + 3 + 1 解疑答惑，感谢您的劳动！

查看全部评分

举报 回复
raincoffee 发表于 2010-11-19 14:01:17
你可以利用未知荷载系数法这一功能，根据应力或位移的要求，设定标准。计算出吊杆在恒载作用下的内力，然后将内力反号加到吊杆上，即初拉力荷载
举报 回复
samtion 发表于 2010-11-22 15:34:20
看了你的模型，为什么吊索是混凝土材料？
举报 回复
deus_ex7 发表于 2010-11-23 08:33:35
    恩 谢谢samtion ，看了模型确实是材料定义错了，后来从网上找到了midas最新的关于拱桥和斜拉桥未知荷载系数调索的视频，才有一定的了解：索力的最终目标是控制拱、系梁以及吊杆内力到理想状态，所以以拱的内力和系梁的位移两者作为边界条件，一般可以得到较均衡的索力，当然具体的还需要不断的总结 根据经验来判断。在此还是谢谢各位的解答。
举报 回复
20040015 发表于 2012-5-21 23:12:48
楼主的拱桥调索视频能不能分享一下啊，共同学习呢

点评

jjyu007
同求，谢谢！我也在做吊杆张拉的！  详情 回复 发表于 2015-10-19 10:13
举报 回复
jjyu007 发表于 2015-10-19 10:13:34
20040015 发表于 2012-5-21 23:12: s) [* J% G6 U* P2 p: {- B
楼主的拱桥调索视频能不能分享一下啊，共同学习呢
$ t5 i: U  O9 q5 W2 ^
同求，谢谢！我也在做吊杆张拉的！
  e: d3 h6 C. @
举报 回复
zhanghj 发表于 2016-11-18 12:42:45
老兄，问题原因找到了吗
举报 回复
