关于施工阶段应力

kingbridge · 发表于 2010-9-17 00:21:27

请问桥博中施工阶段输出的截面应力是主应力还是截面正应力？还有就是应力数据中的截面上缘和下缘应力是根据形心轴来划分的还是单纯的一个截面的上边缘和下边缘？谢谢。

seulqs · 发表于 2010-9-17 15:59:42

本帖最后由 seulqs 于 2010-9-17 16:02 编辑

1 施工阶段中查不到应力，是内力和位移等相关数据；可以在报告模板中定义，输出相应的数据，正应力和主应力都能得到，当然也可以在单元信息里面查询施工阶段应力，有正应力也有主应力。
2 截面上缘和下缘就是根据材力上的，截面的最大应力，即截面最上缘和最下缘。

noiss · 发表于 2010-9-17 21:43:17

施工阶段可以从出图选项中输出应力，正应力和主应力可以分别选择

kingbridge · 发表于 2010-9-29 11:20:28

回复 seulqs 的帖子

谢谢你的回答，学习了。但是为什么我用文本输出的时候可以导出施工阶段的单元应力，那个应力是指正应力还是主应力？

seulqs · 发表于 2010-9-29 14:03:24

本帖最后由 seulqs 于 2010-9-29 14:03 编辑

回复 kingbridge 的帖子

哦，通过文本输出能输出施工阶段应力？
我没弄出来过，截图来看看。
把过程和结果都截一个。

kingbridge · 发表于 2010-10-5 10:08:27

回复 seulqs 的帖子

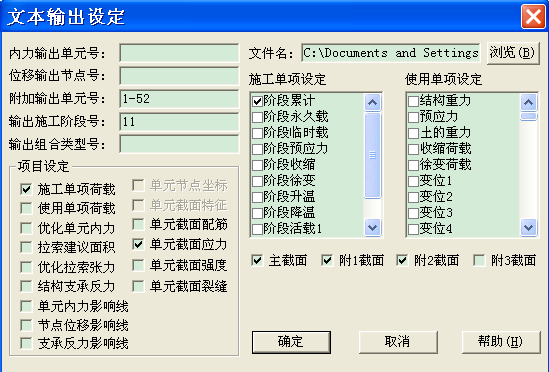

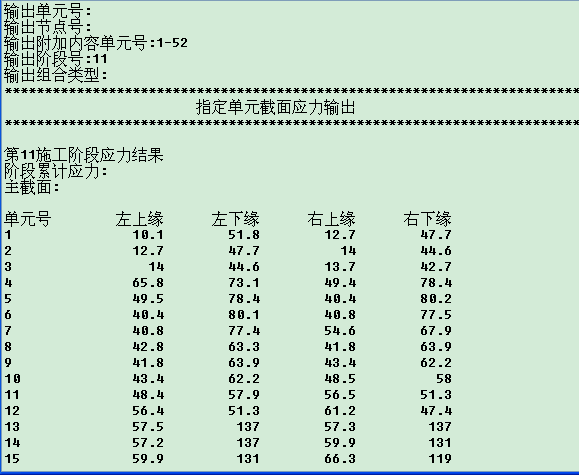

以上为桥梁博士导出施工阶段应力的过程。请问这个文本导出的应力是什么应力？是主应力还是正应力？

南国风 · 发表于 2010-10-5 16:40:35

回复 kingbridge 的帖子

你上面文本输出的结果是上下缘的正应力，并非主应力。最好用模板报告的形式输出各种需要的结果，这样比较全面，也不容易出错。

seulqs · 发表于 2010-10-7 14:31:29

呵呵，我也学了一招一般我不这么输出应力
你输出的这个应力肯定是正应力
建议你还是好好看看材料力学，正应力和主应力的计算方法及概念上的区别
主应力是不会分上下缘的

xiaoxinhui · 发表于 2010-10-7 20:12:26

上下缘的正应力

kingbridge · 发表于 2010-10-8 16:54:01

谢谢各位的解答，我现在是茅塞顿开，感谢！

xionlan · 发表于 2010-10-8 21:42:17

好东西，又学到一个知识点谢谢

ybw425 · 发表于 2010-11-17 23:09:41

好东西啊，值得学习，我觉得大家应该多探讨探讨才好啊！
