220m钢管混凝土拱桥

qym0115 · 发表于 2010-9-13 13:48:27

本帖最后由 qym0115 于 2010-9-13 14:04 编辑

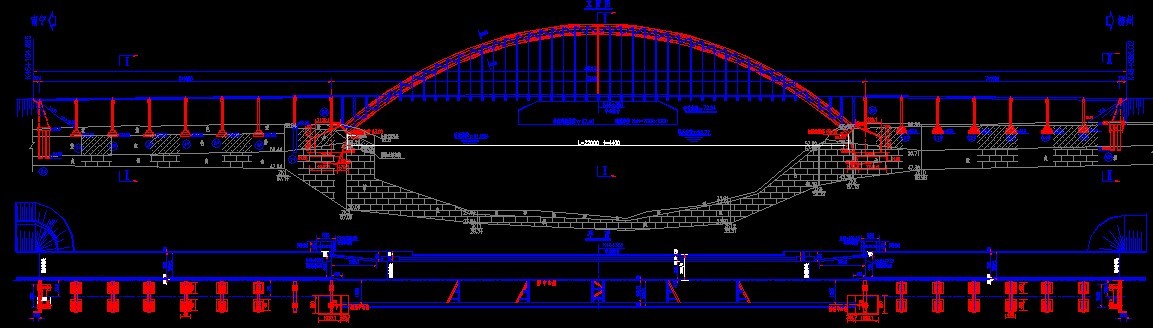

本桥主桥采用净跨220米钢管砼桁架式中承拱桥，净矢跨比为1/5，主拱轴线为无铰悬链线，拱轴系数m=1.543，拱肋为等截面钢管砼桁架结构。拱肋断面采用φ820mm钢管组成拱肋上、下弦杆，截面高4.3米，宽2.0米，水平向由δ=12mm缀板横向连接两根主钢管。腹杆采用φ377×10mm钢管作竖向连接。

主拱肋钢管第Ⅰ段和第Ⅶ段，采用φ820×14mm钢管，其余各段均采用φ820×12mm钢管，主拱肋断面在φ820钢管和缀板内都灌注砼。采用早强、缓凝、微膨胀50号砼。
拱肋予制放样时，考虑了设置25cm拱顶予拱度。予挠度的拱轴线按四次抛物线分配，抛物线方程为y=-0.000335248x+0.0034118778x2-0.0000012747x3+0.0000000274x4。
中交二院作品，按照老规范设计。

冰雨scar · 发表于 2010-9-13 16:47:46

扣了我10块钱都没下下来~~~~~~

navying · 发表于 2010-9-13 17:48:18

东西是不错，舍不得币啊

qingfengji... · 发表于 2010-9-13 22:27:10

南宁——柳州高速公路六景大桥

心水清明... · 发表于 2010-9-15 06:48:36

qiangfengjian兄弟发的南宁——柳州高速公路六景大桥造型比较漂亮。
中交二院的220m拱矢高太小，拱的感觉没有六景大桥强。

dustdog · 发表于 2010-9-19 14:49:37

怎么不下来呀，晕了....

gurui007 · 发表于 2011-10-17 16:38:57

没这么多钱来下了啊……

chenduligo... · 发表于 2011-12-8 18:06:06

都是要钱啊。。。。。。。。。。。。

songwen322 · 发表于 2011-12-9 09:37:09

hold住，等有堡币再说。

李俊0077 · 发表于 2012-3-11 16:58:55

你好！请问上弦杆之间的缀板如何模拟上去哦！谢谢哦！

李俊0077 · 发表于 2012-3-11 17:01:07

qingfengjian 发表于 2010-9-13 22:27

登录/注册后可看大图

南宁——柳州高速公路六景大桥

请问你有没有这个桥的midas模型哦？上弦杆之间的两块缀板如何模拟哦？谢谢哦!

qingfengji... · 发表于 2012-3-13 23:01:17

李俊0077 发表于 2012-3-11 17:01

登录/注册后可看大图

请问你有没有这个桥的midas模型哦？上弦杆之间的两块缀板如何模拟哦？谢谢哦!

兄弟，MIDAS模型我没有，这个桥不是我们做的
拱肋的两片缀版是和拱肋组成联合截面一起考虑的，横置哑铃型拱肋，拱肋中间的腹杆与拱肋弦管通过刚臂连接
个人经其他桥建模计算，刚臂的刚度对整桥的刚度增加不大，可忽略。
组合截面可ANSYS或者MIDAS截面计算器计算出来，数据输入
个人意见哈

李俊0077 · 发表于 2012-3-13 23:54:43

qingfengjian 发表于 2012-3-13 23:01

登录/注册后可看大图

兄弟，MIDAS模型我没有，这个桥不是我们做的
拱肋的两片缀版是和拱肋组成联合截面一起考虑的，横置哑铃型 ...

谢谢大哥哦！小弟受益匪浅哦！

jacky_2046 · 发表于 2012-3-15 14:53:39

很不错的资料学习学习

简支梁 · 发表于 2013-7-4 16:06:41

谢谢了，虽然很贵又是老规范，但学习用还是不错了。
