1、先在ansys里把模型建立好,划分单元。注意划分单元的时候,梁只能是2节点,板是3,4节点,实体是4,6,8节点。不支持5节点过渡单元因为midas里就没有!
2、运行ansys2midas,点命令流,会生成并打开output.txt文件,在ansys下运行这个命令流。将在ansys的工作目录生成两个文件:node_ansys.txt,elem_ansys.txt。

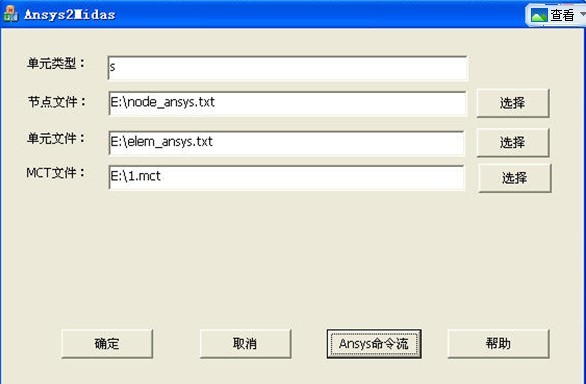

3、在单元类型框里输入:假设ansys中用了两中单元,板和实体,就是输入p,s。梁、板、实体分别对应字母为b,p,s。
4、分别选择node_ansys.txt,elem_ansys.txt,以及要输出的mct文件。运行。最后在midas下mct命令窗口里运行就可以了!
|
