在Google Earth中显示自己画的路线

东风 发表于 2010-6-20 13:37:20 | 显示全部楼层 | 阅读模式
本帖最后由 东风 于 2010-6-20 13:43 编辑

Google Earth想必大家都知道,如何将自己需要设计的路线标上去呢?告诉大家本人的方法!
首先,你要有一台手持GPS,我用的是GRAMIN GPSMAP60CS在外业采集数据,你采集的数据坐标应为84系,该机器精度相当高,接受5颗以上的卫星时平面精度可以达到1米左右!还配有外接GPS天线!高程采用气压测高,如果你的测区中已经布设控制点,那么你经常修正你的高程,使用精度也能达到意想不到的效果!将其采集的数据通过USB传到MapSource中,将你需要的数据另存为*.gpx文件格式,然后在Google Earth中打开既可!你会看到你的路线!如果你所在的位置Google Earth地图精度高清楚的话,你甚至可以在上面选线,当然,你要进行坐标的转换!

提醒大家:在Google Earth不要随意标注一些敏感地标!,在你标注的同时,坐标可能已经泄露!


方法很简单，如果你有AutoCAD Civil 3D这个软件的话，可以直接采集Google Earth的地形图文件。
至于AutoCAD Civil 3D呢，您最好上网查询一下，主要使用的是里面的“曲面”功能，由C3D导入Google Earth的地形图，形成地形曲面。

直接生成模型，用civil的命令就能直接导入到google

评分

参与人数 2堡币 +1 威望 +2 收起 理由
fsy124618 + 1 鼓励下！
liumingyong + 1 + 1 鼓励发帖交流

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

1.2万查看15评论

东风 发表于 2010-6-20 13:39:51
简单的整理了一下步骤，只能用几张图片说明

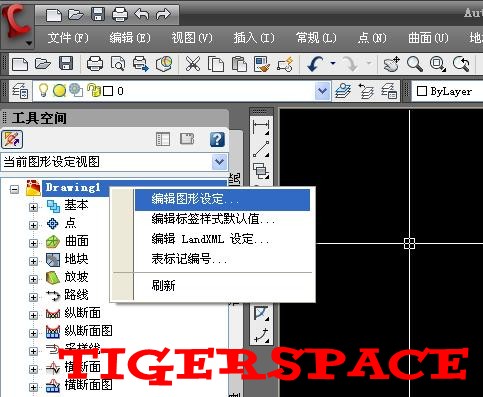

1.必须先设置你的图形的区域
2.建立模型

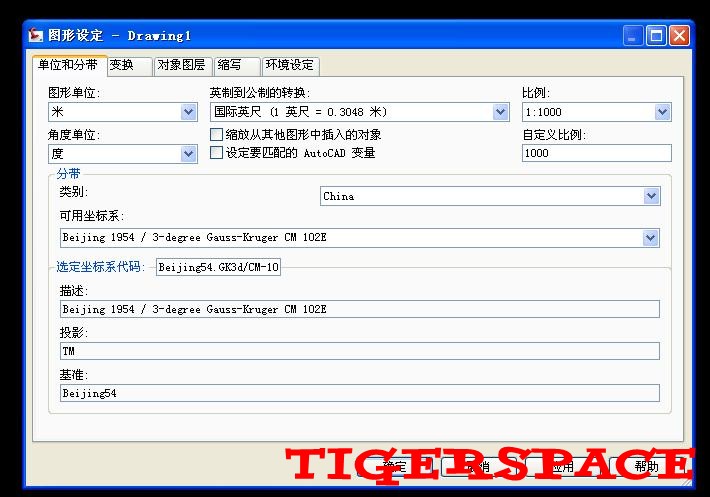

3.设置图形单位

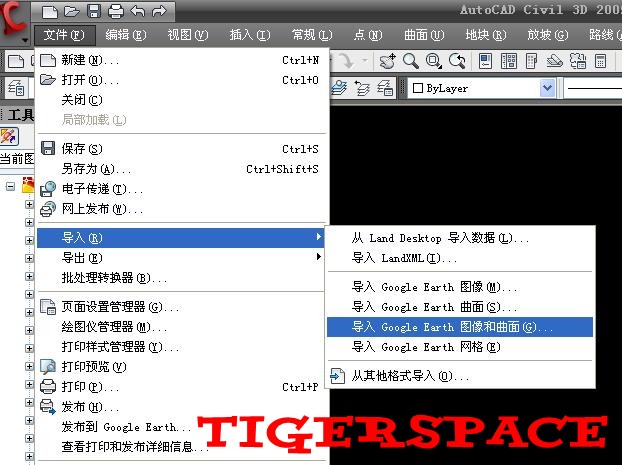

4.导入或导出
水平也是实在有限，可能有不对的地方，只能给做个参考，转不转tiger的都无所谓，只是互相学习下，提供一种思路。
我对坐标系这个东西也不是很了解，上次做的是个国外的项目，也是测量的同事设置的一些参数。不过这个东西总的上手还是很快的。
1.jpg 2.jpg 3.jpg 4.jpg
举报 回复
东风 发表于 2010-6-20 13:42:16
转发一个转化工具把
将AutoCAD图元导入Google_Earth　Acad2Kml_1.8.2.rar (421.41 KB, 下载次数: 264)

评分

参与人数 1堡币 +1 威望 +1 收起 理由
stzgd + 1 + 1 使用过，不错的东西。

查看全部评分

举报 回复
wangzili_2... 发表于 2010-6-24 09:27:29
高手！！……………………。。。。。。。。
举报 回复
stzgd 发表于 2010-10-6 13:45:39
最近在工程设计中经常用到这个，的确比较强大的工具。
关键是结合google、cad，表达更为直观，切合实际。
举报 回复
lys6223033 发表于 2010-12-21 07:18:16
真是高手佩服佩服
举报 回复
lys6223033 发表于 2011-2-12 08:12:36
真是高手佩服佩服啊
举报 回复
勤学好问... 发表于 2012-5-7 17:34:32
做不来 实验了好多次  能否说详细点呢
举报 回复
千山万水SF... 发表于 2012-9-2 17:53:14
楼主强大，好贴啊
举报 回复
dingling32... 发表于 2012-9-2 18:59:30
楼主功力深厚，前一阵刚看到同事用了一下，很厉害。
举报 回复
tufei627 发表于 2012-11-17 18:24:52
一直想要把CAD里的导入谷歌里，终于成了，谢
举报 回复
周健伟 发表于 2013-1-22 15:59:57
大千世界无奇不有啊
举报 回复
小丑鱼 发表于 2013-4-3 22:06:54
我们现在其实就是这么做的。
举报 回复
风吹头发乱... 发表于 2013-6-13 15:58:47
强大的工具，非常感谢楼主的分享，
举报 回复
啷哩个郎... 发表于 2014-3-18 20:05:02
这个看起来比较强大啊~
举报 回复
