隧道施工图片，请大家指出施工不规范的地方

隧道施工图片欣赏,可以看一下,希望大家相互交流

隧道施工图片,刚才传重复了，不好意思啊

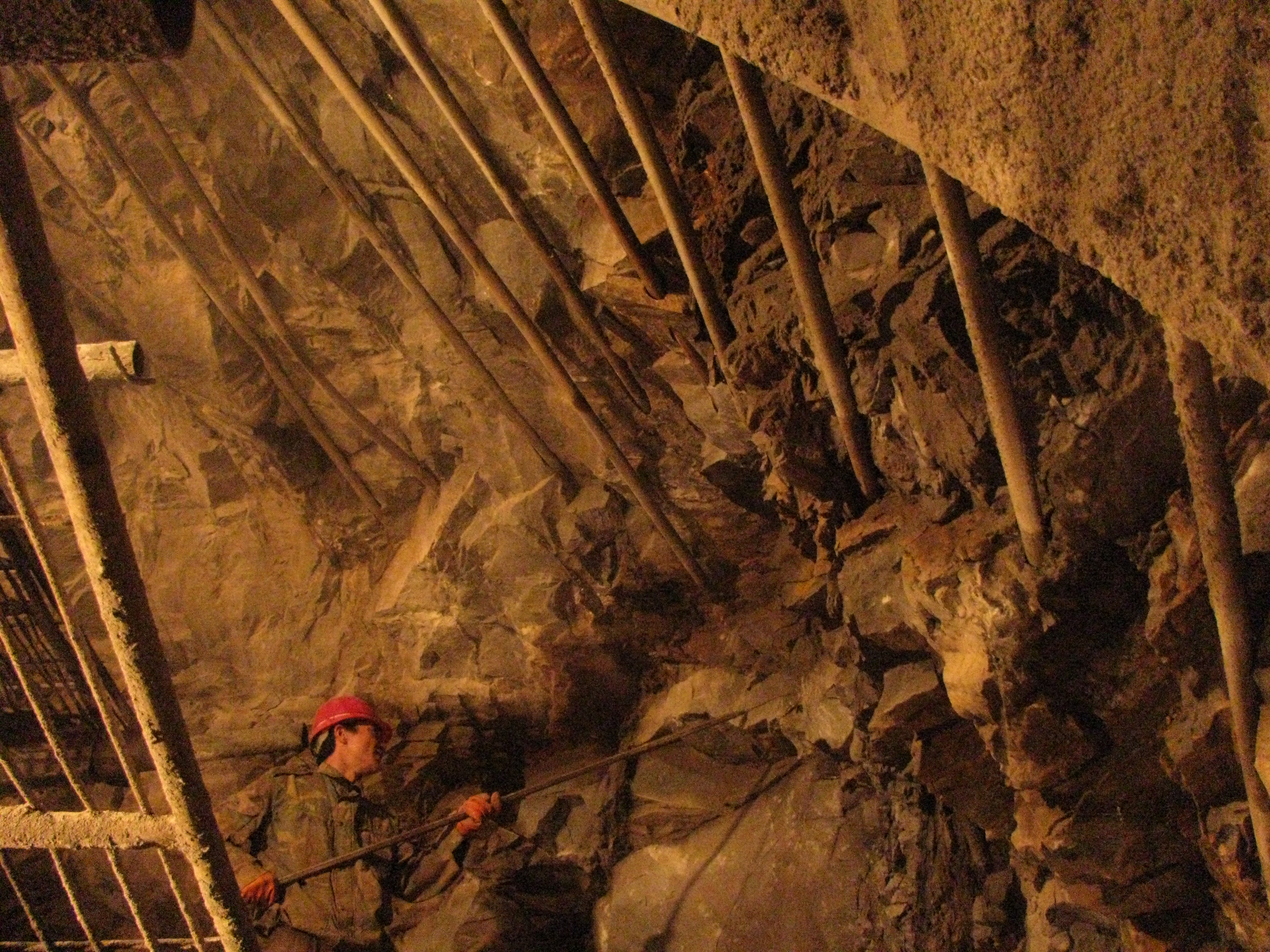

    1,超前小导管角度控制不好，很多导管已侵进开挖面
4 a8 u; Z  y) Y$ M+ z    2，小导管压浆效果不好，或者是漏压，不然不会整块破碎岩往下掉，造成超挖严重
9 o5 ^; ~0 t4 _7 [/ v6 l0 m* a1 n8 z+ @    3，导管间距不好，有疏有密

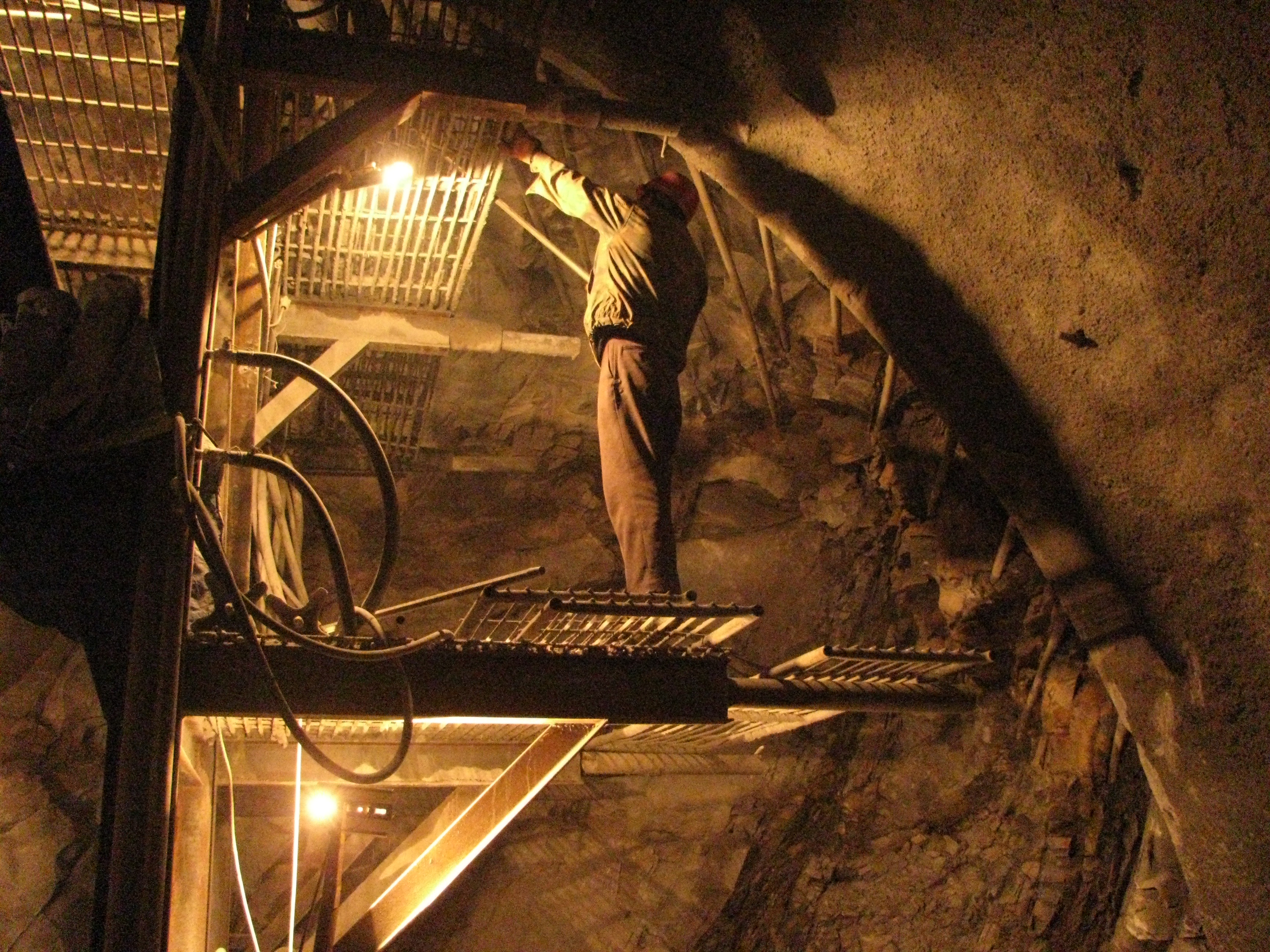

* c5 Y7 ~, Q! ^8 D5 U& h* H* ?- P  K    4，钢拱法相锚杆少打或漏打
    5，不能采用碘钨灯做照明用

还有没有更多的照片啊
我想多了解多学习学习

cs135246 发表于 2010-5-20 11:32


登录/注册后可看大图

1,超前小导管角度控制不好，很多导管已侵进开挖面
% W7 }. F$ R( @) Y! S    2，小导管压浆效果不好，或者是漏压，不然不会整 ...

8 X9 H- ~- a( g/ n6 g, M不能用碘钨灯这条规范有要求吗？

有部分小导管变形，拱顶处小导管打得比较凌乱。小导管上没有看到孔，而且注浆效果不太好，有岩块掉落，超挖现象。由于角度的原因，看不到锚杆的情况和钢拱架背后是否有脱空
