大家指点一下我的拱桥

gaoshuye · 发表于 2010-3-15 12:44:30

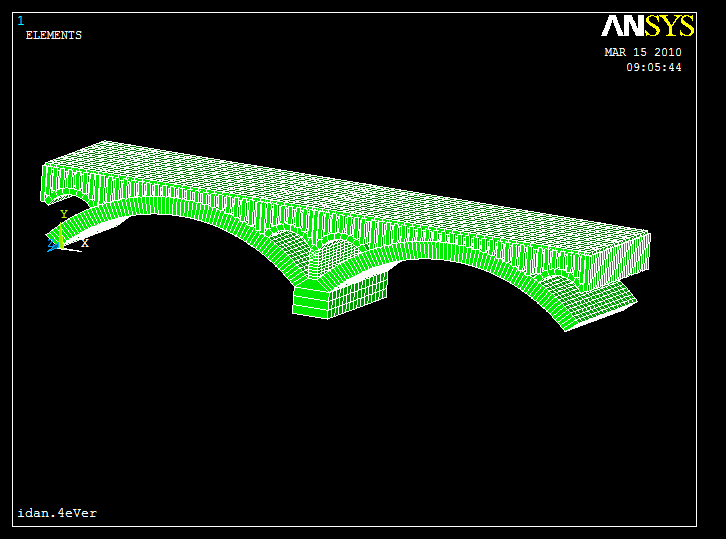

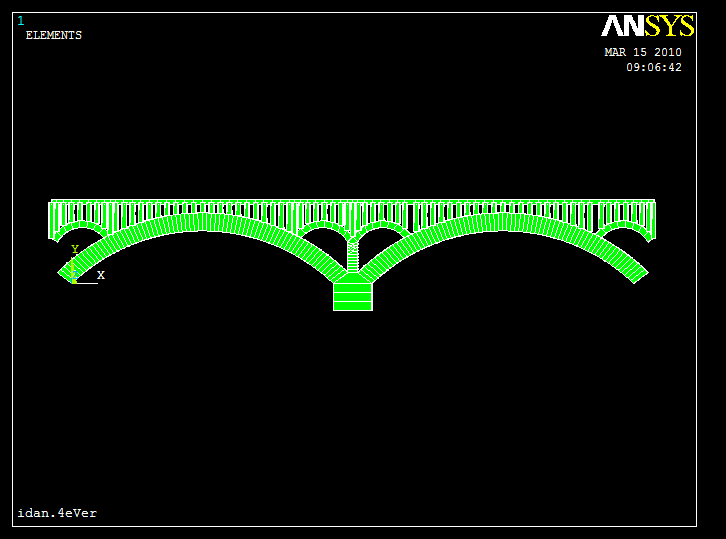

本来是圬工拱桥的，可是拱圈上面的我实在不知道怎么模拟，只能搞一些杆来代替，不知道行不行，大家指点一下～
试试做一下而已，不知道是不是漏洞百出....

命令流.rar (2.17 KB, 下载次数: 10)

develop · 发表于 2010-3-15 12:57:52

单元总体划分的相当好，但拱脚等细部划分不够精细，这些地方的应力计算结果估计不能用。

gaoshuye · 发表于 2010-3-15 14:46:33

回复 2# develop

嗯，谢谢指点，拱脚划分要更密才能达到精度是吧，我就是在疑惑拱上的那些混凝土怎么个模拟，难道是转换成荷载加在拱圈上面嘛？
还有就是桥面怎么跟拱圈给联系起来～这个我也不懂现在

y499012292 · 发表于 2010-3-16 17:26:49

你在哪里找到这样的建模，想学习下
新手。

gaoshuye · 发表于 2010-3-16 17:29:41

回复 4# y499012292

我上学期刚刚学的ANSYS,最近要做毕业设计，这样建模～？？书上面的啊，你找一本ansys教材就可以了啊
