带U形加劲肋的钢桥面板简化建模问题?

zhanxiao86 发表于 2010-2-18 14:15:08 | 显示全部楼层 | 阅读模式
纵横梁和纵向带U形加劲肋的正交异性板怎么建模  思路是怎样的？忘知道的各位兄弟指点下 谢谢

评分

参与人数 1堡币 +3 收起 理由
redflag + 3 鼓励下！

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

4283查看8评论

baobiaojen... 发表于 2010-11-14 15:14:32
同问！
举报 回复
yuchunsong 发表于 2011-3-22 22:11:52
一般采用等效格子梁法，先求出纵肋和盖板的等效刚度，再将横格板简化为横向梁格，求等向刚度。通过这种方法可以求解第二体系应力。具体推导，可以找王应良的博士论文看一下。第三章专门讲这个
举报 回复
hewenlong2... 发表于 2011-4-22 22:35:46
梁板共节点
举报 回复
路小佳 发表于 2011-4-26 09:05:42
回复 baobiaojene 的帖子

不知道哪里能找到王应良的博士论文呢？
举报 回复
cy76595212 发表于 2011-5-21 16:12:58
先用CAD画出来，再导入比较方便快捷，但是不好参数化控制。
举报 回复
hello_c 发表于 2011-5-24 11:06:44
你是做疲劳分析吗？我觉得就是建几个节段就可以了，边界条件是固结或简支对当中节段的影响已经不大了。然后这些节段该是怎么样就怎么样建，想得到的疲劳细节应力也都有了。
举报 回复
baobiaojen... 发表于 2013-5-11 09:16:14
路小佳 发表于 2011-4-26 09:05


登录/注册后可看大图

回复 baobiaojene 的帖子

不知道哪里能找到王应良的博士论文呢？

正交异性钢箱梁的论文很多，如果是设计和生产制造用，我建议你可参考铁科院史永吉的相关论点，以及公规院11年主持完成的大跨度桥钢箱梁设计参数研究的报告，这是国内第一次系统研究正交异性钢箱梁，里面的内容很详尽，也很实用。如果是研究用可以参考长安公路大学、清华大学等高校相关学者的文章。王老师的文章在清华应该能找到。
举报 回复
maldini_00... 发表于 2013-5-12 10:37:30
本帖最后由 maldini_003 于 2013-5-12 10:45 编辑

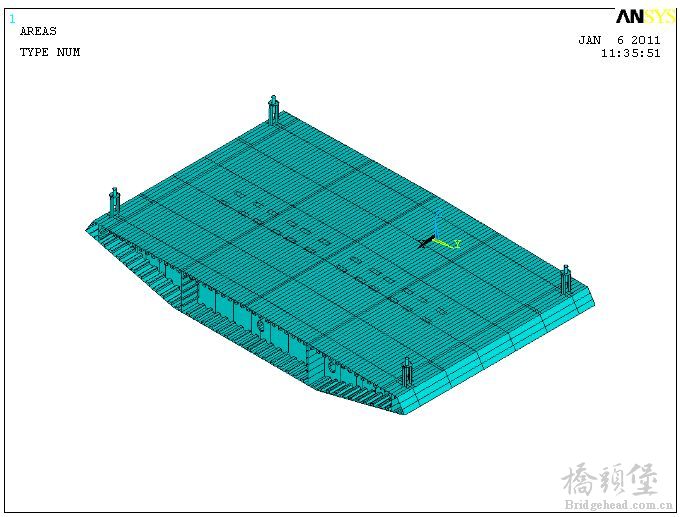

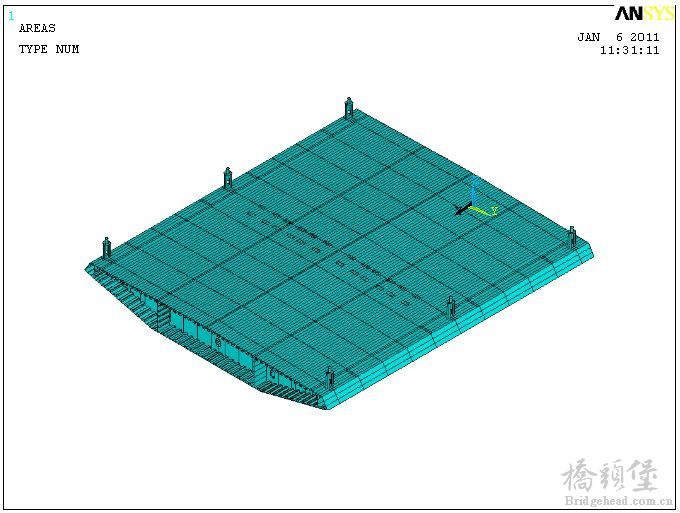

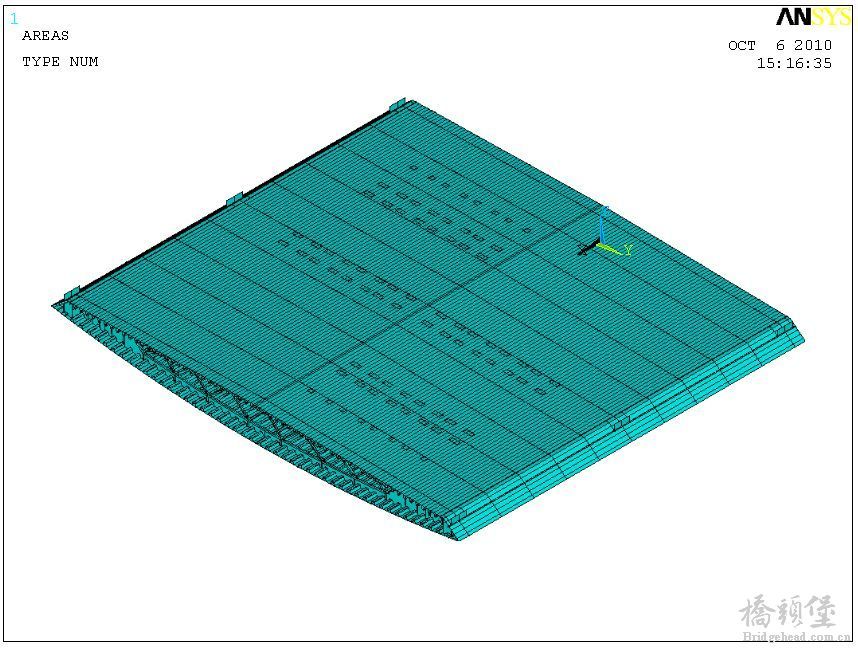

ANSYS钢箱梁模型


举报 回复
