ANSYS 桥梁结构分析图片（本人工作中所做的实例）（不断补充中）

shain2004 发表于 2010-2-5 11:50:31 | 显示全部楼层 | 阅读模式

本帖最后由 shain2004 于 2010-2-14 21:21 编辑

这些都是本人工作中所做的实例分析。
还有一些，慢慢会上传的。

32mx.rar (3.24 KB, 下载次数: 84, 售价: 3 元堡币) 这些都是专项技术专利论文里的东西，应该版主要求，本人只提供通用梁中的建模分网部分的命令流。下载需要看清楚。

更多图片 小图大图

组图打开中，请稍候......

评分

参与人数 2	堡币 +6	威望 +6	收起理由
webyl	+ 3	+ 5	精品文章，如坐春风！
wentao	+ 3	+ 1	命令流文件能否上传，奖励先！

查看全部评分

使用道具举报回复

精彩评论倒序浏览

1.1万查看41评论

wyp1881 发表于 2014-8-28 19:33:06

版主做过铁路桥梁的例子吗？？？？急需价钱好商量有的话回复一下啊！！！

举报回复

acer_chen 发表于 2014-9-5 12:29:35

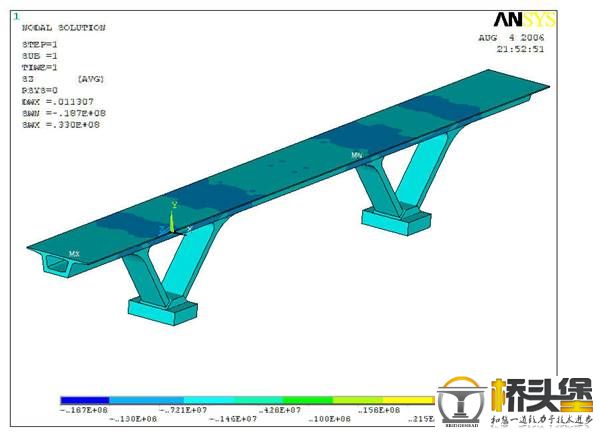

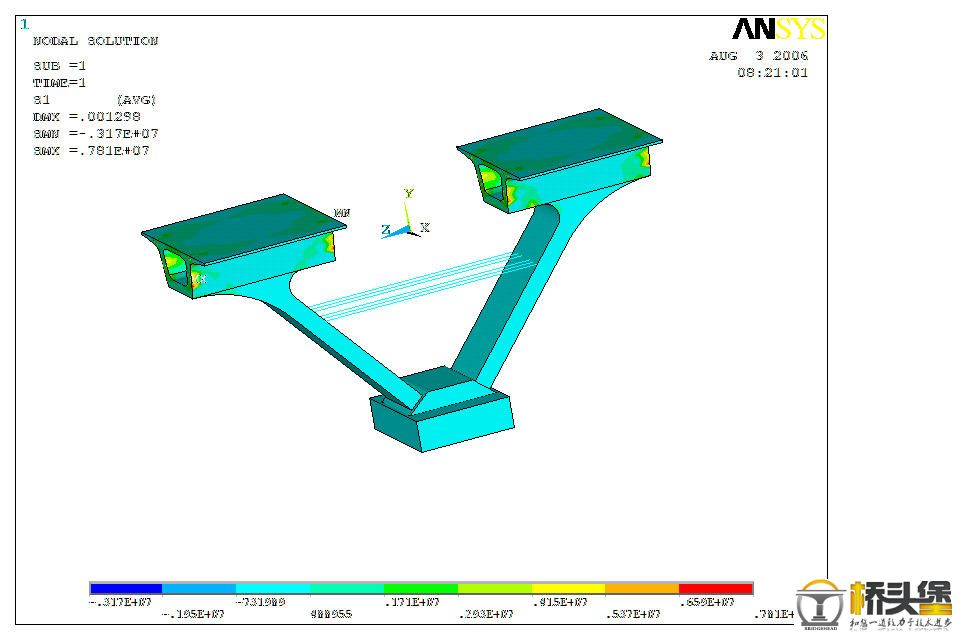

你的那个V型墩设置了体外预应力？

举报回复

acer_chen 发表于 2014-9-5 12:26:02

做的东西很好。高大上

举报回复

shain2004 发表于 2010-2-5 12:10:57

回复 1# shain2004
高速铁路通用 32m箱梁预应力施加效应分析。

更多图片 小图大图

组图打开中，请稍候......

评分

参与人数 1	堡币 +5	收起理由
水幽寒	+ 5	鼓励交流

查看全部评分

举报回复

shain2004 发表于 2010-2-5 12:15:11

本帖最后由 shain2004 于 2010-2-9 12:15 编辑

回复 2# shain2004

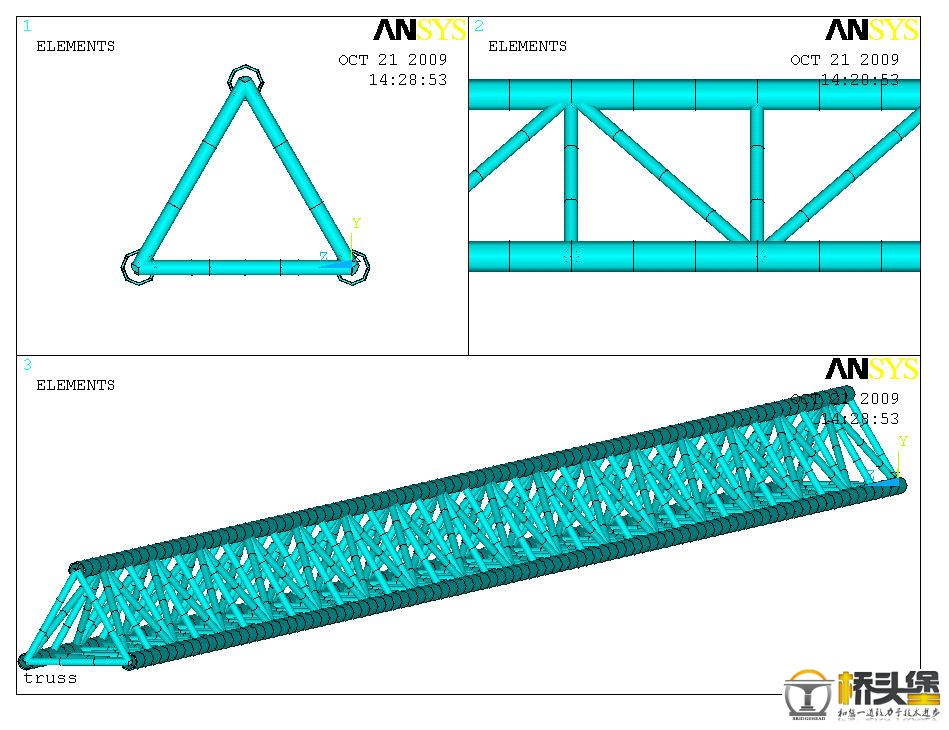

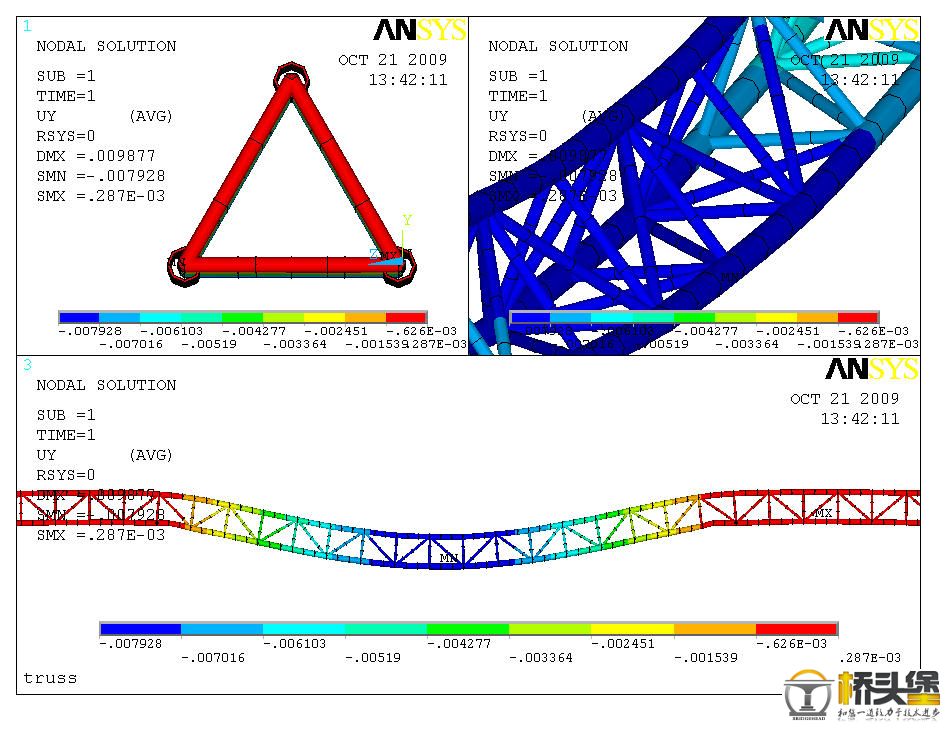

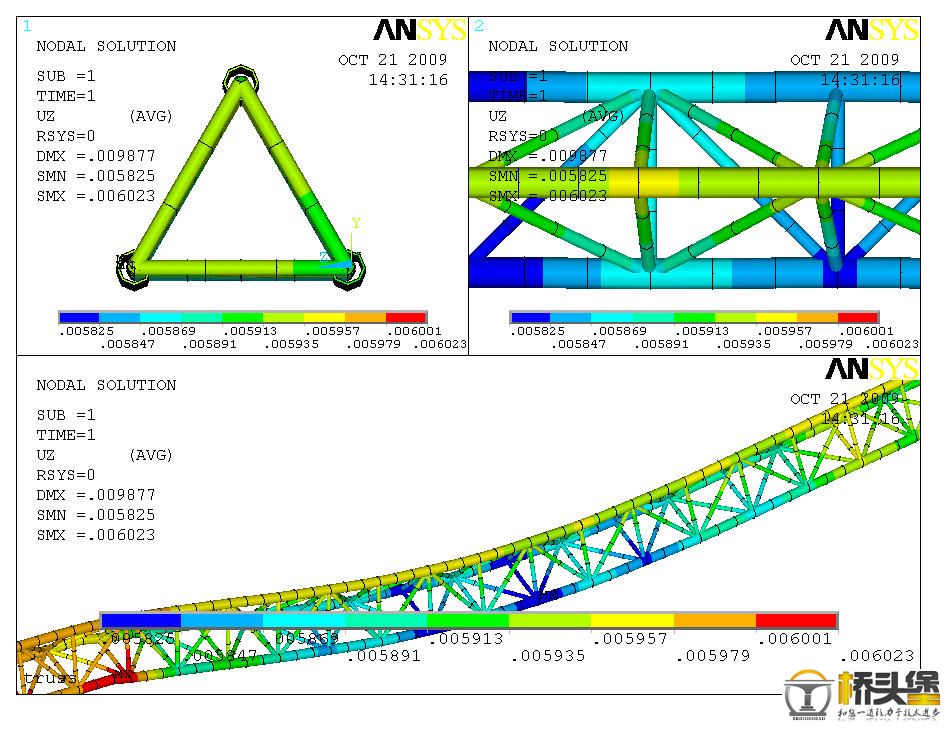

桁架分析

更多图片 小图大图

组图打开中，请稍候......

举报回复

luobo1192 发表于 2010-2-5 16:17:55

有没有这么夸张，看看都要收费？

举报回复

shain2004 发表于 2010-2-5 16:37:23

哦！那是搞错了！不好意思！！

举报回复

shain2004 发表于 2010-2-5 16:39:38

以前没有在这上面发过贴子，不好意思！

举报回复

tangqiao19... 发表于 2010-2-6 00:26:22

做的很好其实可以都发出来的让大家学习下

举报回复

shain2004 发表于 2010-2-6 01:31:47

回复 7# tangqiao1984

谢谢！我感觉在桥头堡里用ANSYS的人不是很多！

举报回复

shain2004 发表于 2010-2-8 14:11:26

如果有喜欢ANSYS的，想交流的请加入QQ群：20880839 可能人差不多了，加的时候加一下说明

举报回复

wbqpyr 发表于 2010-2-9 11:10:15

是整桥的模型吗？怎么看上去好像是局部的呢

举报回复

shain2004 发表于 2010-2-9 11:29:33

回复 10# wbqpyr

是整体桥模型，有的图还有发上来。我再补上吧！把整桥的发上来

举报回复

wbqpyr 发表于 2010-2-9 14:17:15

回复 11# shain2004

好的，谢谢你啊

举报回复

wentao 发表于 2010-2-11 15:49:39

预应力荷载，是通过线、体分离建模，然后节点耦和施加的么？

举报回复

shain2004 发表于 2010-2-11 16:10:33

回复 13# wentao

是的，是分离建模的，然后采用耦合,因为预应力筋是曲线的。只能单独建模。

举报回复

wentao 发表于 2010-2-11 17:10:51

活载的施加用ANSYS很麻烦
你是如何实现的呢？
就是空间影响面的那种加载效果如何实现？

举报回复
