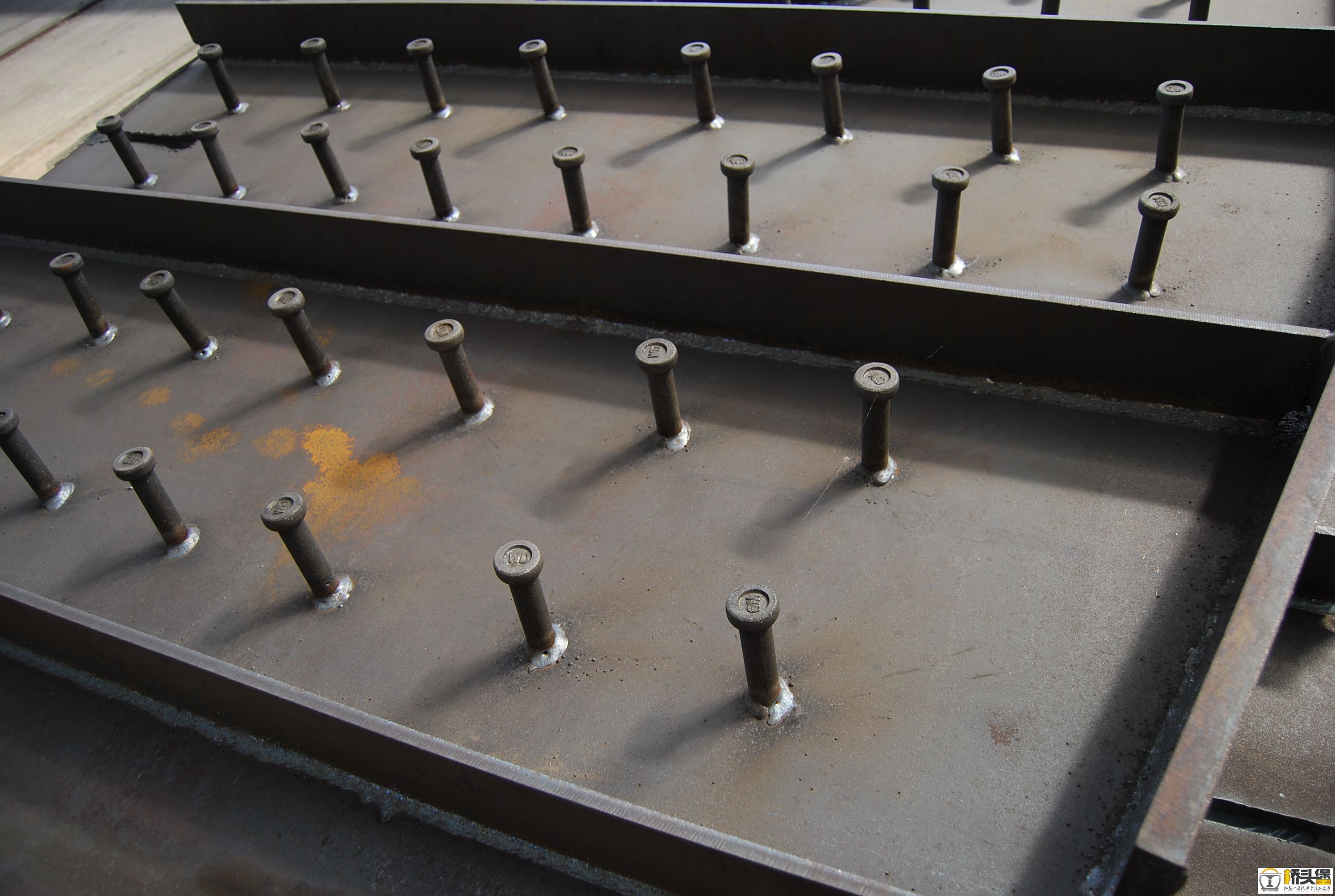

深圳某大型高架钢混组合梁存梁现场（组图）

redflag · 发表于 2010-1-6 20:16:08

给没见过的朋友推荐一下

薛万新 · 发表于 2016-3-13 14:43:32

学习了，钢结构的图片

nkdjgxyzy · 发表于 2016-3-14 12:00:41

看着不错，学习了。

狂飙一路... · 发表于 2010-1-7 08:56:37

不错
有学习了一下

cnvrol · 发表于 2010-1-7 12:55:11

很好的图片，拍的也不错

cnvrol · 发表于 2010-1-7 12:55:40

深圳的天空真蓝啊

cnvrol · 发表于 2010-1-7 12:57:24

希望楼主多拍一些这样的图片，让初学者有个直观的感受

心水清明... · 发表于 2010-1-8 08:21:49

学习一下钢箱梁的构造。

wyf9993786... · 发表于 2011-1-23 16:49:22

呵呵，跟什么组合的那，混凝土板？没见半载那里啊

tumuxm · 发表于 2011-8-4 20:58:52

这还不组合梁啊。。。

ethann · 发表于 2011-8-9 18:09:06

样子很帅，学习参观了

ethann · 发表于 2011-8-9 18:11:10

有点感觉梦幻似的。看上去就是好钢

frank82120... · 发表于 2012-1-4 17:07:56

呵呵，不错，学习下。。。。。。。。。

jaffrey · 发表于 2012-1-5 09:39:30

这个组合梁构造还是有点意思的，腹板上没有竖向加劲肋。横隔板上为什么设置这么多的竖向加劲肋呢？还有人孔偏小，后期检查起来有点困难。

XY221868 · 发表于 2012-2-8 11:04:57

学习了，钢结构的图片

sisong1932 · 发表于 2012-4-12 20:53:40

学习了，横隔板设计成这种，预制板只是在一个方向有承掖的吧

jaffrey · 发表于 2012-12-12 16:26:37

jaffrey 发表于 2012-1-5 09:39
0 n, Z5 B+ m3 J3 P Z- M

登录/注册后可看大图
. _: u( F" ?* r( A
这个组合梁构造还是有点意思的，腹板上没有竖向加劲肋。横隔板上为什么设置这么多的竖向加劲肋呢？还有人孔 ...

自己回复自己：内侧已有隔板，外侧为了保证美观，不设加劲肋。端部隔板上加劲肋偏多。刚好做了一座，所以对此有了更深刻的理解。
