横断面坐标数据转距离、高程格式EXcel

断面测量数据处理（XYZ2SH)20080602.rar (156.75 KB, 下载次数: 46)

2009-6-6 23:13 上传

点击文件名下载附件

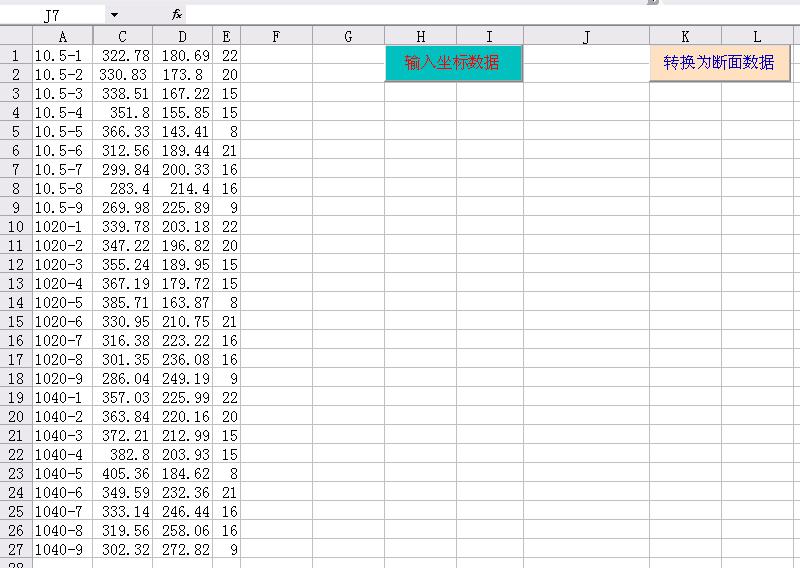

本程序的功能是实现把全站仪测量路（堤）断面的X、Y、Z三维坐标数据转换为横断面绘制程序所需要的“距离、高程”格式。
1、跑点规则：每个断面的中心点位第一个点，最接近中心点左边（按道路前进方向或水流方向）点位第二个点，断面上的其他点可以随意跑点。
2、命名规则：桩号-1，2，3，……，例如K0+010.5断面上有5个点，则点名分别为10.5-1，10.5-2，10.5-3，10.5-4，10.5-5；K1+010断面上有5个点，则点名分别为10105-1，1010-2，1010-3，1010-4，1010-5；这样充分利用全站仪点名最后一位数字自动增加的功能，减少测量时的输入工作。
3、设站：可以随意设站，不一定要在控制点上，各断面的坐标系不要求统一（各点的坐标只是计算距离用），仪器整平读取后视高程即可进行测量。

试用一下，谢谢斑竹
