连续梁桥的墩子为什么要设计成这样？

witness · 发表于 2008-7-21 00:12:20

今天路过旁边一个工地看到他们的桥墩竟然设计成了一个十字形状（一个正方形的四角挖去了四个小正方形），不知道为啥搞成这样，至少我觉得这样施工起来会比较麻烦！不知道当时是从哪方面考虑的！

请高手帮忙解答一下！！！先谢了！！！

hljhrb · 发表于 2008-7-21 11:14:34

没见过，有照片没？

witness · 发表于 2008-7-22 02:12:30

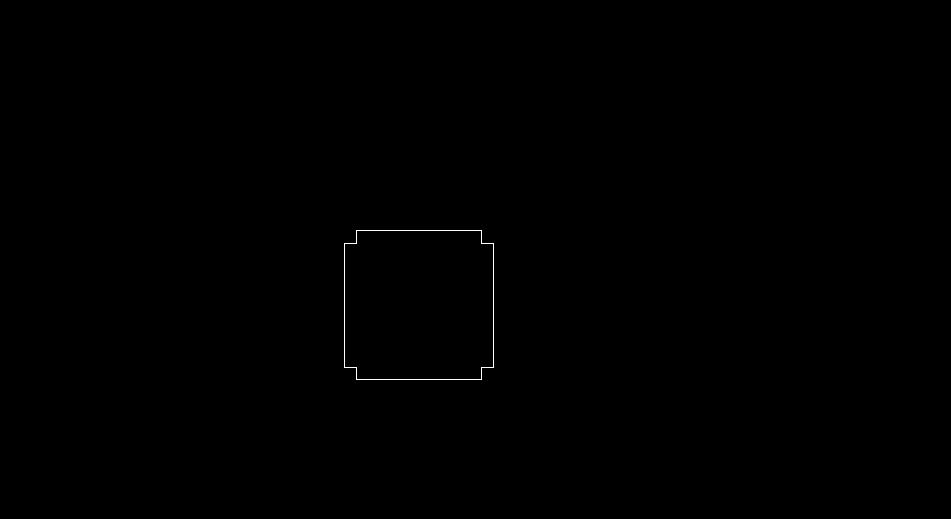

我画了一张示意图

witness · 发表于 2008-7-22 02:15:18

就是一个正方形的四角挖去了四个小正方形，大样和我图中画的差不多！

下次路过时再拍张照！

技术型工人... · 发表于 2008-7-22 02:31:39

小正方形的尺寸是多大啊，是不是有特殊用途，例如埋设管道？

witness · 发表于 2008-7-23 21:26:21

今天过去看了一下，墩子是2.5*3.5的，小正方形是40*70的，还望高手解答！！！！

ljq007 · 发表于 2008-7-24 11:56:04

视觉效果 ,体量、形状、光暗的对比与微差，在桥墩边缘的凹凸上体现出来.，明暗对比起来,有层次感,让人产生比较好的视觉效果。上海南站前的高架桥墩就和这个类似。

cq_qg · 发表于 2008-7-24 12:15:35

这个很多都是觉得美观才做的。总觉得有点造型。其实真正做出来能好看到哪去？
要是在中间挖个凹槽还能放泄水管，这个什么也干不了。

witness · 发表于 2008-7-24 18:14:25

哦，原来是这样啊！！！

lincoln_ma · 发表于 2008-8-1 21:44:00

这种墩子应该不难做吧，只要在做好的模板上放四个条就可以了。
视觉上是要好一些的。

joy2000 · 发表于 2008-8-3 21:10:23

是不是有美观上的考虑？截面的尖角处是否会对保护层混凝土提出更高要求？横向钢筋怎么配置？截面抗弯能力计算时，核心混凝土的强度如何计算呢？
btw:自己想到的一点疑问，恳请大师指教，多谢！！

uranusmoon · 发表于 2008-8-5 12:23:00

楼上的，抗弯计算要什么“核心混凝土”？

duanlibo · 发表于 2008-10-15 16:34:39

没有听说过11楼兄弟所说的核心混凝土概念--11楼兄弟兄弟能否给解释一下，好让咱们提高一下

gexiin · 发表于 2008-10-15 19:53:09

感觉就是为了美观而设的

w99012323 · 发表于 2008-10-16 08:20:49

个人认为纯粹是为了美观
