弯矩图的疑问

关于beam188的弯矩图的命令如下：
etable,myi,smisc,2
etable,myj,smisc,15
pletab,myi,myj
plls,myi,myj
单元表中各数值的含义如下：
Name Item I J
FX SMISC 1 14
MY SMISC 2 15
MZ SMISC 3 16
MX SMISC 4 17
SFZ SMISC 5 18
SFY SMISC 6 19
EX SMISC 7 20
KY SMISC 8 21
KZ SMISC 9 22
KX SMISC 10 23
SEZ SMISC 11 24
SEY SMISC 12 25
Area SMISC 13 26
BM SMISC 27 29
BK SMISC 28 30

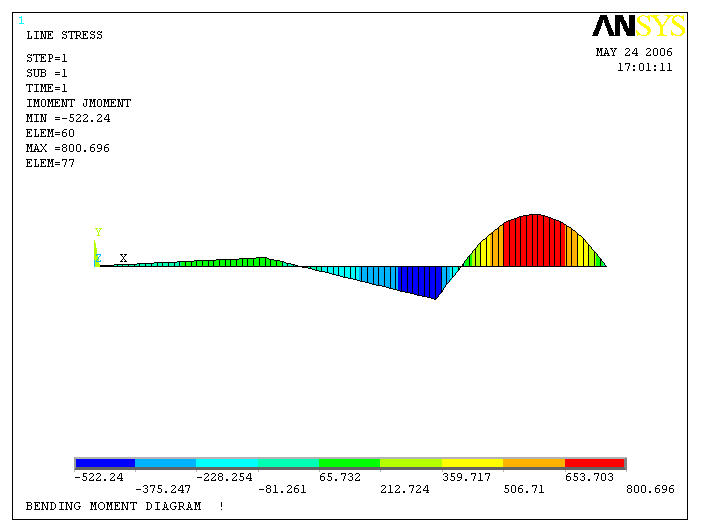

但是 尝试了下，我做了一个两跨的连续梁，MY 如下图所显示，好象变成了剪力图，而且还是不连续的，所以这些好象并不适用与beam23单元


登录/注册后可看大图

[ 本帖最后由 沧海学生小 于 2006-5-26 11:48 AM 编辑 ]

怎样贴图啊？只好不图片压缩传了上来

把我做的 项目的后处理贴出来，希望对你有用
/POST1  !进入后处理模块POST1

PRDISP       ! 列出结点位移数据

ETABLE,IMOMENT, SMISC, 6    ! 建立单元结果表，元素I点力矩

ETABLE,JMOMENT, SMISC, 12   ! 建立单元结果表，元素J点力矩

ETABLE, ISHEAR, SMISC, 2    ! 建立单元结果表，元素I点剪力

ETABLE, JSHEAR, SMISC, 8    ! 建立单元结果表，元素J点剪力

PRETAB                    ! 列出单元表计算结果

/TITLE, SHEAR FORCE DIAGRAM !定义图形窗口标题

PLLS, ISHEAR, JSHEAR               ! 绘制结构剪力分布图

/TITLE, BENDING MOMENT DIAGRAM  !定义图形窗口标题

PLLS, IMOMENT, JMOMENT        ! 结构弯矩分布图

FINISH      !退出后处理模块POST1

最近刚学ANSYS，对参看弯矩图正好有点疑惑。现在明白了，还是要看帮助，SMISC的定义。

为什么SMISC6与SMISC12是力矩
为什么是6与12？

看看ANSYS的帮助，你就会明白了，下面是ANSYS11.0中关于beam188
的帮助说明，另外你提到用beam23,如果用那个单元的话你就要查该单元的帮助说明。
beam188说明：
FX SMISC 1 14
MY SMISC 2 15
MZ SMISC 3 16
MX SMISC 4 17
SFZ SMISC 5 18
SFY SMISC 6 19
EX SMISC 7 20
KY SMISC 8 21
KZ SMISC 9 22
KX SMISC 10 23
SEZ SMISC 11 24
SEY SMISC 12 25
Area SMISC 13 26
BM SMISC 27 29
BK SMISC 28 30
SDIR SMISC 31 36
SBYT SMISC 32 37
SBYB SMISC 33 38
SBZT SMISC 34 39
SBZB SMISC 35 40
EPELDIR SMISC 41 46
EPELBYT SMISC 42 47
EPELBYB SMISC 43 48
EPELBZT SMISC 44 49
EPELBZB SMISC 45 50
TEMP SMISC 51-53 54-56
beam23的说明：

SAXL	LS	-	1	2	3	4	5
EPELAXL	LEPEL	-	1	2	3	4	5
EPTHAXL	LEPTH	-	1	3	5	7	9
EPSWAXL	LEPTH	-	2	4	6	8	10
EPPLAXL	LEPPL	-	1	2	3	4	5
EPCRAXL	LEPCR	-	1	2	3	4	5
SEPL	NLIN	-	1	5	9	13	17
SRAT	NLIN	-	2	6	10	14	18
HPRES	NLIN	-	3	7	11	15	19
EPEQ	NLIN	-	4	8	12	16	20
MFORX	SMISC	1	-	-	-	-	-
MFORY	SMISC	2	-	-	-	-	-
MMOMZ	SMISC	6	-	-	-	-	-
P1	SMISC	13	-	-	-	-	-
P2	SMISC	17	-	-	-	-	-
P3	SMISC	21	-	-	-	-	-
SMAX	NMISC	1	-	-	-	-	-
SMIN	NMISC	2
