日本斜拉桥——女神大橋

redflag 发表于 2018-6-12 19:38:29 | 显示全部楼层 | 阅读模式

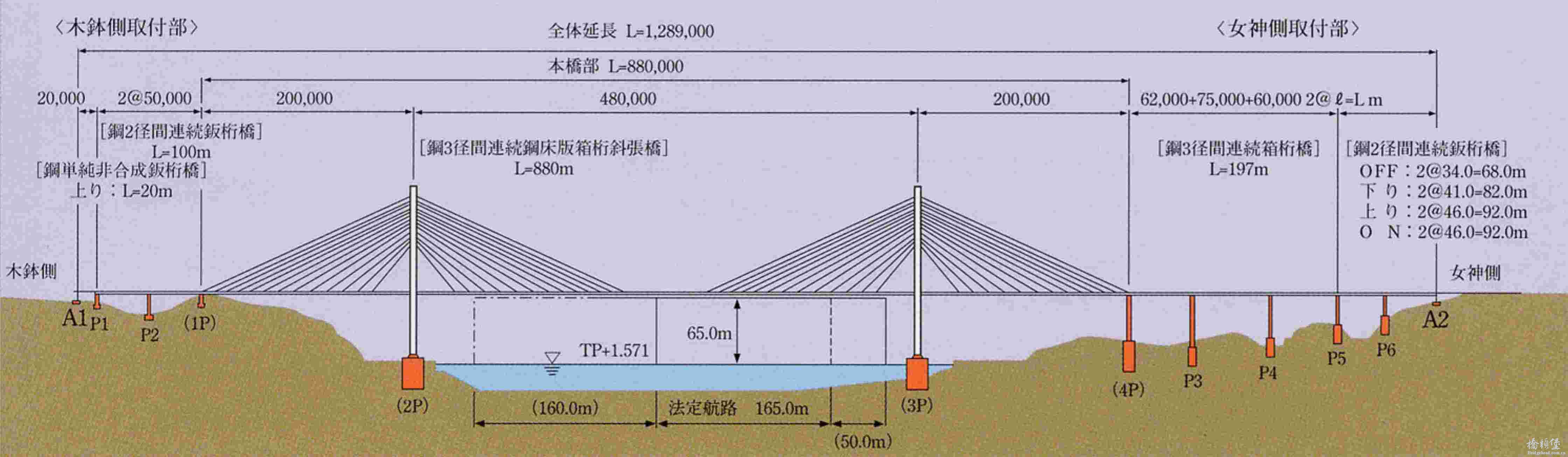

2 c* K$ a" C) Z: N* x, t4 v/ l女神大橋(1,289m) indbul2a.gif  主橋梁(斜張橋)880m+取付高架橋(409m)) b1 o+ h7 u- ?  c$ |4 T  _( E2 \, y; k% s
- J* t9 R. j1 C- f; |  Q

; c; `: Y: {- E# h& U7 X0 s         indbul1a.gif  主橋梁(上部工)                                     主橋梁(下部工)
    事業主体 長崎県                      事業主体 国土交通省
    活 加 重  B活荷重                           1P直接基礎
    形  式   3径間連続鋼斜張橋                      2Pニューマチックケーソン(51.1×20×42m)
           支間割200m+480m+200m          3Pニューマチックケーソン(51.1×20×31m)
           主桁断面フェアリング付逆台形箱桁                4P深礎杭基礎
           ケーブル張形式マルチファン形式(2面吊)
           ケーブル段数13段(φ155mm~99mm)
           主桁側ケーブル定着構造パイプアンカー形式
           主塔側ケーブル定着構造サドル形式

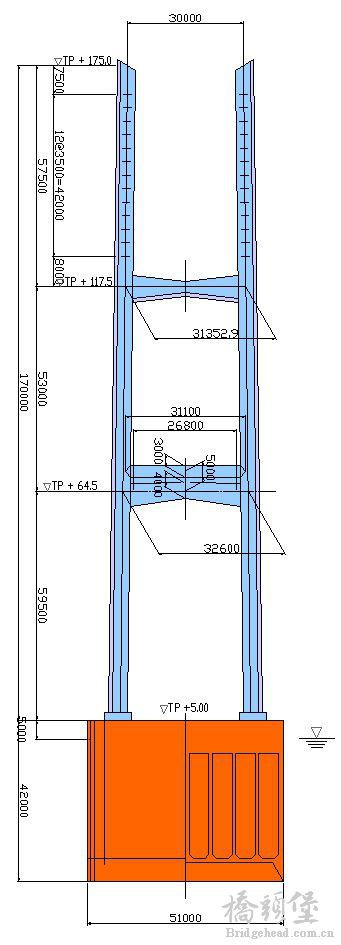

           主塔形状H型
           基本風速V10=49m/S

$ a. Z0 ?( t2 [- |" C. G! b' z
. l% S6 E$ s+ i! p" G, q6 f) u

8 j  G4 A5 e) w! x( f: x% U  H* o, ^7 b

# u/ s9 y  K. Y
精彩评论倒序浏览

9992查看3评论

volaovic 发表于 2018-6-13 16:40:47
能上传图纸么
举报 回复
yiyidesohu 发表于 2018-7-20 10:13:45
可以麻烦楼主上传图纸吗,一起学习一下日本的结构
举报 回复
