很有意思的一座桥—悬带桥

superhugo 发表于 2007-7-10 09:25:03 | 显示全部楼层 | 阅读模式
桥名：洞口淘金桥

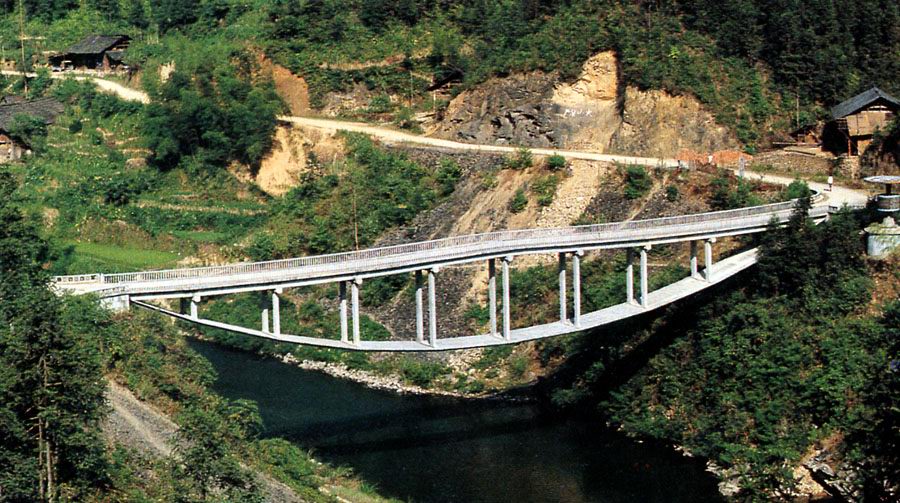

位于湖南省洞口县距县城15km的淘金村。该桥跨越渍水上游古楼河的木鱼塘峡谷，是一座自锚上承式悬带桥。桥长74m，设计跨径70m，矢跨比1/9，桥面宽4.5m 。
该桥上部结构由端锚梁、连续T梁、盖梁排架和主索悬带组成。桥面系作为受压构件用来平衡悬带的拉力。在施工阶段需要设置临时的隧洞式岩石锚碇，用以锚固两组由48根Φ5钢丝组成的主索。在预制悬带槽形底板安装完成后，现浇主柱排架，然后安装T梁和现浇横隔板。在浇注悬带槽内的混凝土后再放松外锚使整个结构形成自锚体系。于1989年1月建成通车。
湖南省交通科学研究所设计，洞口县交通局施工。
悬带, 湖南, 邵阳
使用道具 举报 回复
精彩评论倒序浏览

8479查看32评论

xuesheng19... 发表于 2015-5-28 11:09:38
下面悬带是混凝土包裹，受力时候，悬索还是受拉，混凝土也跟着受拉，那混凝土会开裂，说得通吗？
举报 回复
superhugo 发表于 2007-7-10 20:42:02
自锚上承式悬带桥，在国内乃至世界上都不是很常见吧～
举报 回复
sohappy 发表于 2007-7-13 18:22:05
相当于拱桥翻了个身，拱桥拱肋受压，悬带受拉
举报 回复
hljhrb 发表于 2007-7-15 17:20:21
确实有意识，不知当时出于何种原因这样设计啊？
举报 回复
superhugo 发表于 2007-7-15 17:39:32
呵呵，这个只有问研究所的老前辈去了～或许是考虑创新吧。觉得在这么地方建一座这样的桥比较合适。因为周围的风景，如果做成拱桥的话，对视野可能会造成阻碍～
举报 回复
yanjinyong 发表于 2007-7-20 22:02:46
不过这个桥本身并不好看！
举报 回复
superhugo 发表于 2007-7-22 16:19:16
但是从结构形式上来讲，还是值得称道的。
举报 回复
sesly 发表于 2007-7-22 21:07:50
结构很新颖的哦,老前辈们很强啊,要好好向他们学习的
举报 回复
白头翁 发表于 2007-10-24 14:05:55
挺新颖的。
举报 回复
麓山漫步... 发表于 2007-10-24 14:30:10
这个还是蛮有创意的，受力也合理
举报 回复
八级钳工... 发表于 2007-10-25 14:48:03

反吊桥?

世界上第一座这样的桥是T.Y.林和T.Y杨在委内瑞拉设计建造的,当时称为"反吊桥".在峡谷区建桥此为方案之一,没有详细研究,但直观感觉桥跨作大后振动和稳定要仔细研究,或者合理的跨度有一定范围.

评分

参与人数 1堡币 +5 收起 理由
develop + 5 交流答疑

查看全部评分

举报 回复
zclld 发表于 2007-10-27 22:25:41
施工应该比较困难，特别是放张时，力要传递，如果处理不好很危险……
举报 回复
lzzhang123 发表于 2007-10-31 22:06:29
这种桥是不能做的很大跨度和宽度的，毕竟受力不是很合理！
举报 回复
lfzhangyf 发表于 2007-12-13 13:42:26
桥梁结构要讲究美,这个桥梁就很美的!
这个桥梁的设计很新颖,很独特
举报 回复
jwolf2000 发表于 2007-12-29 14:35:19
个人觉得受力不合理 呵呵 只能算一种尝试吧
举报 回复
123下一页
