有会的吗，求助关于Midas算桥梁基频的问题

ZHJ1234 · 发表于 2016-8-17 17:55:22

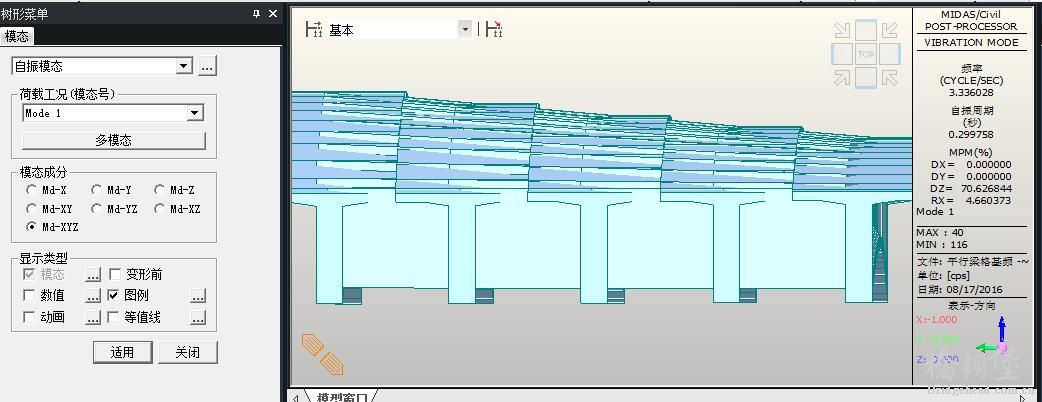

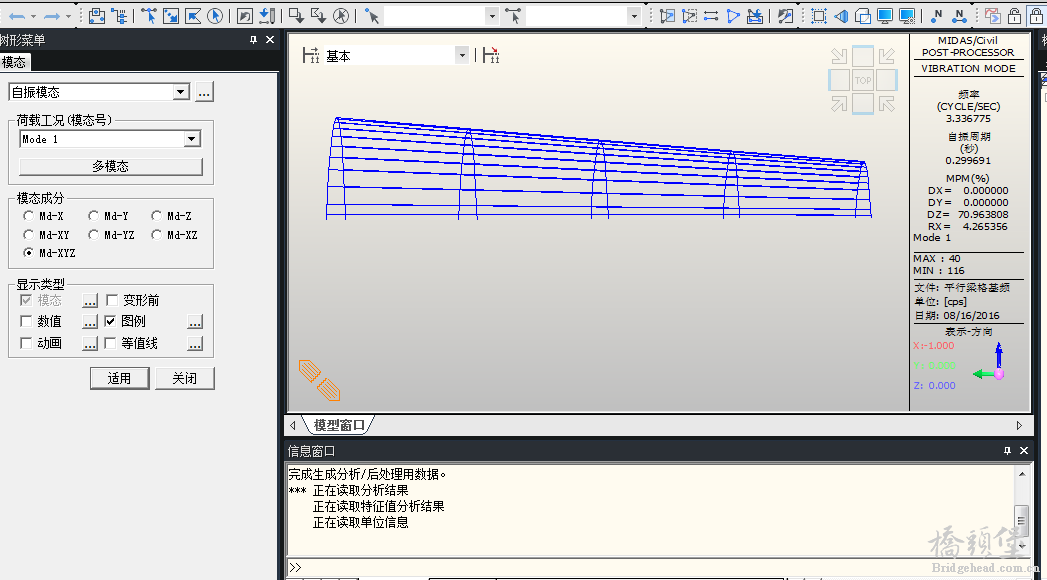

为什么得出的图形左右不对称，正确的应该是对称的，有遇到过类似情况的高手吗，帮忙指点指点

guaiguaiku... · 发表于 2016-8-18 14:23:39

你看看每片梁下的支反力是不是一样的

ZHJ1234 · 发表于 2016-8-18 15:34:27

guaiguaikui 发表于 2016-8-18 14:23
你看看每片梁下的支反力是不是一样的

查过了，反力基本上是对称的

桥梁追梦人... · 发表于 2016-8-19 08:44:40

是不是约束有问题，一阶不应该是这样的啊

ZHJ1234 · 发表于 2016-8-19 14:29:32

桥梁追梦人发表于 2016-8-19 08:44
是不是约束有问题，一阶不应该是这样的啊

约束每片梁都是一样的

ZHJ1234 · 发表于 2016-8-19 14:46:56

模型附上，感兴趣的伙伴研究研究

模型.rar (10.7 KB, 下载次数: 37)

yiyidesohu · 发表于 2016-9-3 08:36:16

振型这个和位移不一样，不一定对称吧

ZHJ1234 · 发表于 2016-9-3 08:48:07

yiyidesohu 发表于 2016-9-3 08:36
振型这个和位移不一样，不一定对称吧

受力都一样，应该是对称的，且有正确的模板，只是我建的模找不出问题出在哪
