梁格法斜交现浇箱梁时截面问题

phercas · 发表于 2013-10-21 22:03:30

本帖最后由 phercas 于 2013-10-22 09:35 编辑

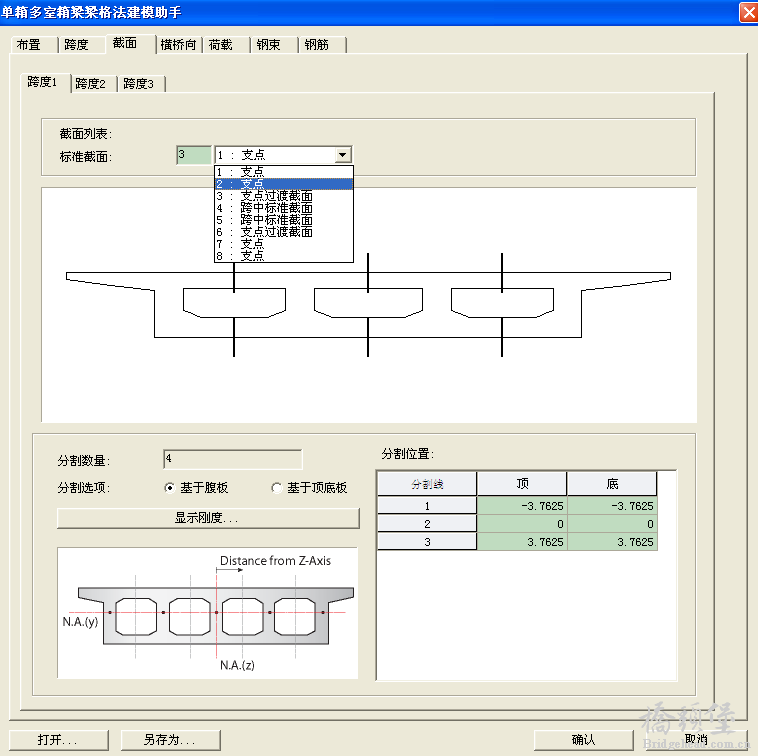

各位大侠，本人用梁格法建模助手计算斜交现浇箱梁，出现截面问题，烦请各位给提出宝贵指导意见【凡提供价值意见者给予金币奖励】，以下为主要建模过程：

箱梁一般构造及截面.rar (245.05 KB, 下载次数: 28)

补充内容 (2013-12-24 12:36):
问题已解决，是软件补丁，已向midas公司索要！

xianli2020 · 发表于 2013-10-22 01:40:49

截面错了，检查下截面

phercas · 发表于 2013-10-22 09:35:51

xianli2020 发表于 2013-10-22 01:40
截面错了，检查下截面

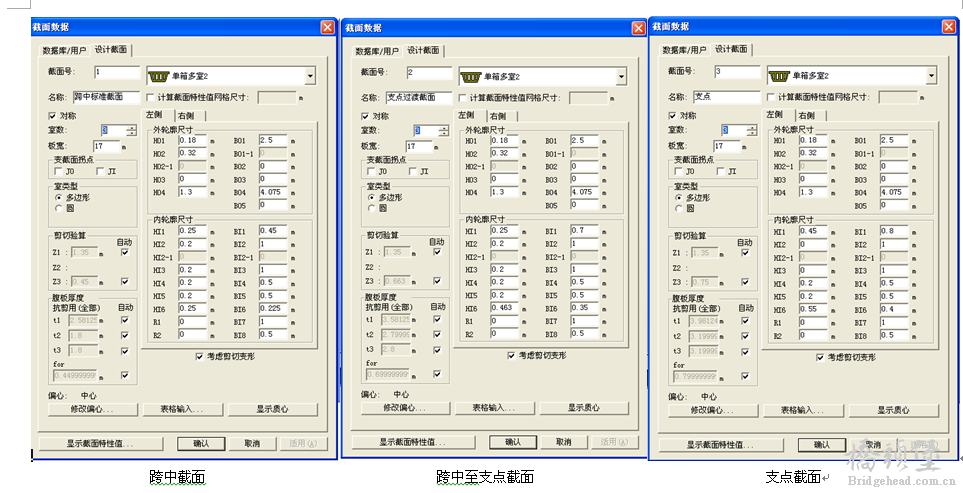

大侠，截面已上传，烦请复核啊

pchtfj · 发表于 2013-10-22 17:27:53

是不是虚拟横梁间距之和不等于（跨度值-db1-de1）啊~

pchtfj · 发表于 2013-10-22 17:36:09

或者截面db1、de2是自动生成的实心截面吧？然后你截面分配的时候从x=0开始分配，是不是会出现问题？试试把，如果是这个问题记得给我金币哈！！

xianli2020 · 发表于 2013-10-22 20:55:25

phercas 发表于 2013-10-22 09:35
大侠，截面已上传，烦请复核啊

兄弟，你的CAD版本太高了，之前我也遇到过这个情况，主要是横梁位置的变截面位置，截面的点数不一致，无法拟合，还有就是看看CAD画图的时候，截面是否闭合这些，应该就是这些问题了。

xjr925 · 发表于 2013-10-23 09:36:47

我知道私聊给金币

dingling32... · 发表于 2013-10-24 12:48:34

版本太高了！！！

dingling32... · 发表于 2013-10-24 13:04:10

版本太高了！！！
