武汉天兴洲长江大桥是公路铁路两用桥,工程由武汉市与中国铁道部合作建设,大桥位于
武汉长江二桥下游10公里处,西北起汉口平安铺,东南止武昌
武青主干道,主桥长4657米,主跨504米,公路引线全长8043米,铁路引线全长60.3公里,全桥共91个桥墩,总投资约110亿余元,其中主跨为504米,超越
丹麦海峡大桥成为当今世界公铁两用斜拉桥中跨度最大的桥梁。武汉天兴洲长江大桥是继
武汉长江大桥之后的第二座公路铁路两用斜拉桥,同时也是世界上第一座按4线铁路修建的大跨度客货公铁两用斜拉桥,可以同时承载2万吨的载荷,为世界上载荷量最大的公铁两用桥。同时武汉天兴洲大桥也是中国第一座能够满足
高速铁路运营的大跨度斜拉桥,其4线铁路为
京广高速铁路和沪汉蓉客运专线,其中沪汉蓉客运专线设计时速250公里/小时。上层为6车道公路,设计时速 80公里 ;下层为可并列行驶四列火车的铁道,设计时速 200公里 。公路引桥长 5.1公里 ;新建铁路线长 22.6公里 。
/ X, t, Y' P8 T8 z5 O- B武汉天兴洲长江大桥正桥全长4657米,主跨504米,大桥路面铺设4条铁路线,是中国首座四线公路铁路两用
斜拉索桥,创下了跨度、荷载、速度、宽度4项世界第一。
/ O! i( c9 G7 J W4 L武汉天兴洲长江大桥是世界上第一座按四线铁路修建的双塔三索面三主桁公铁两用斜拉桥,其正桥全长4657米,全桥共91个桥墩,混凝土总量约85万方,其中公铁合建部分长2842米。上层公路为六车道,宽27米。下层铁路为四线,其中两线一级干线、两线客运专线。南汊主桥为(98+196+504+196+98)米双塔三索面公铁两用钢桁梁斜拉桥。斜拉桥主梁为板桁结合钢桁梁,三片主桁,桁宽2×15米,钢梁全长1092米,钢梁总重量为46000吨;主塔采用钢筋混凝土结构,承台以上高度为188.5米;每塔两侧各有3×16根斜拉索;索最大截面为451φ7毫米镀锌平行钢丝,最大索力约1250吨,索最大长度为271.9米,重41.2吨,斜拉索总重量为4550吨。该大桥在当今世界同类型大桥中拥有“跨度、速度、荷载、宽度”四项第一:斜拉桥主跨504米为世界公铁两用桥梁跨度之首;可以同时承载2万吨的荷载,是目前世界上荷载量最大的桥梁;可满足列车250公里的运行时速,居世界第一;主桁宽度30米,为世界同类桥梁第一。主桥首次采用三片主桁、三索面的新型结构型式;公路桥面采用正交异性板和混凝土板结合体系,铁路桥面采用混凝土道渣槽板结合体系。大桥最难点公铁合建部分由中国桥梁建设王牌军——
中铁大桥局集团有限公司承建
% L' j ?$ f4 Y4 l f" U9 ?( {
武汉天兴洲长江大桥气势宏伟,建设规模宏大,其工程量相当于武汉长江大桥和
芜湖长江大桥的总和。
[2]大桥于2004年9月28日正式动工,它集众多桥梁新技术、新结构、新工艺、新设备于一体,是继武汉、南京、九江和芜湖长江大桥后,中国公铁两用桥梁建设的第五座里程碑,代表当今国内外桥梁技术最高水平的标志性桥梁工程,是中国铁路建设史上的一次新的跨越。
, y2 d6 n, J) A) f3 z8 L4 X四项第一
: V( Q3 e' a6 b* h5 [天兴洲大桥在当今世界同类型大桥中拥有“跨度、荷载、速度、宽度”4项第一:主跨504米,比世界第二的丹麦
厄勒海峡大桥长14米;可同时承载2万吨的荷载,按天兴洲大桥4条铁路线加6车道公路推算,荷载能力至少是长江二桥的6倍;铁路桥按高速铁路设计,时速可达250公里/时;主桁宽30米,可同时并行4线火车。
: W. i2 t* |* T l, Y天兴洲主航道在南汊,主跨504米是为了满足通航需要。天兴洲大桥又是三环线的组成部分,铁路、公路流量都很大,荷载2万吨才能满足需要。天兴洲大桥是京广高速铁路的重要组成部分,该线路按350公里/时设计,市区内的天兴洲大桥速度略降。天兴洲大桥通行火车多,按4线设计,因此宽度在同类型桥梁中居首。
* c" c2 ~2 B8 R6 }0 x k
研究耗时1 F" W; p7 _3 q# j" V4 u# B
2004年9月28日,天兴洲大桥开工。此前大桥的可行性研究、方案设计,已经进行了12年。
: y+ i$ i- R4 X4 }& f8 T" r6 U2 I
最初,大桥仅根据当时需要设计2线铁路,还不是高铁。随着经济发展,铁路网线规划调整,2002年,铁路变更为3线。由于京广、沪蓉高速客运铁路专线(武汉段)都由天兴洲大桥过江,一年之后,大桥最终确定为4线铁路,其中包括2线高速铁路。
% P' e/ g6 L: H. w. h1 j使用寿命) u- ?8 V1 t" e4 O1 y8 w5 a

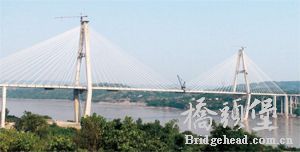

武汉天兴洲长江大桥
' d K# U- {$ R5 H) ~. V+ Z6 l$ O天兴洲大桥设计使用寿命100年,能抗烈度为7度
地震、11级大风和300年一遇洪水,主通航孔桥墩能防止5000吨海轮撞击,牢固又可靠。
" [$ m! I" n0 S6 F
大桥钢结构外露部分按目前最高要求进行表面处理后刷三层漆:底漆、中间漆涂装、面漆为氟碳涂料。

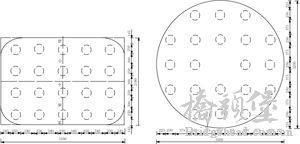

( b5 _( B8 [1 z. k! h6 I$ A大桥结构; s, b+ Y; ?- J
天兴洲大桥“一桥两制”的结构在世界上独一无二:以天兴洲洲头为界,南段是公铁两用斜拉桥,上层公路,下层铁路;桥北段为
预应力混凝土连续梁桥,在洲头一分为二,上游是公路桥,下游为铁路桥。高宗余解释,天兴洲南汊水道深,一直作为通航的主航道,南部设计斜拉桥可满足通航宽度和净空要求。但从造价算,斜拉桥比普通桥梁投资高得多。天兴洲北汊河道浅,主要用于行洪,故采用跨度为80米的梁桥方案,减少投资,又能满足小船通航需要。
' }; B# ^, x3 L. M8 N% ?
技术应用
% Y4 Q8 {! S9 U: X长江上的铁路桥全部采用明桥面,即在纵梁或主梁上直接铺设桥枕。
& ~+ X5 H$ x2 @
因天兴洲大桥设计速度高,为保证安全,并减小噪音,铁路桥将首次采用由道碴槽板、道碴、轨枕、钢轨组成的道碴桥面。
