沪蓉西四渡河大桥隧道锚介绍(国内承载力最大的悬索桥隧道式锚碇)

qbautowang 发表于 2013-5-26 17:23:03 | 显示全部楼层 | 阅读模式
个人收益匪浅的一点资料,转发一下9 t+ j9 C0 j$ k. ]& v0 }% ]
四渡河桥是位于恩施州巴东山区一座主跨为900m的单跨悬索桥;  是沪蓉国道主干线湖北境宜昌~恩施段控制工程;  沪蓉西段桥隧比高达80.8%,是我国“最具挑战性的高速公路”; , a$ Q( @& u" r" Y  q% S; Z
宜昌岸采用隧道锚,锚碇叠置于与该桥相连的八字岭隧道上方;  是我国大跨径悬索桥中第一次采用隧道锚,设计有多项创新:
* r. f+ v0 O8 S2 O3 l7 u0 X2 I* f1. 大跨径钢桁梁。跨径900米钢桁架加劲梁式悬索桥,居国内已建同类桥型之首;
1 Z& o5 d7 H" [4 w& |2. 大吨位隧道锚。宜昌岸隧道锚单缆拉力21,000吨,规模居全国之首;
% ^8 w4 U# q' c, P1 m4 X# a; p3. 锚隧相连。隧道锚位于公路隧道上方,锚、隧的最小距离23米,国内外尚无先例; # p5 {5 S2 n: T- U6 S* C
4. 后锚式锚固系统。首次采用环氧树脂全喷涂无粘接钢绞线可更换式预应力锚固系统,充分利用岩体性能,提高锚固系统的可维护性。
: f. j% @& t' }+ Q; |& k5.首次应用飞弹牵引先导索过四渡河河谷,架设猫道。 - N9 O$ v( G+ K3 b/ p8 e, e" K
     该桥由中交第二公路勘察设计研究院设计。
5 w: j# W9 q) C  z6 |     继四渡河桥隧道锚应用以来,又有坝陵河大桥(贵州),矮脚寨大桥(湖南)采用了性价比高的隧道式锚碇。 9 G) w4 |5 o7 V/ X

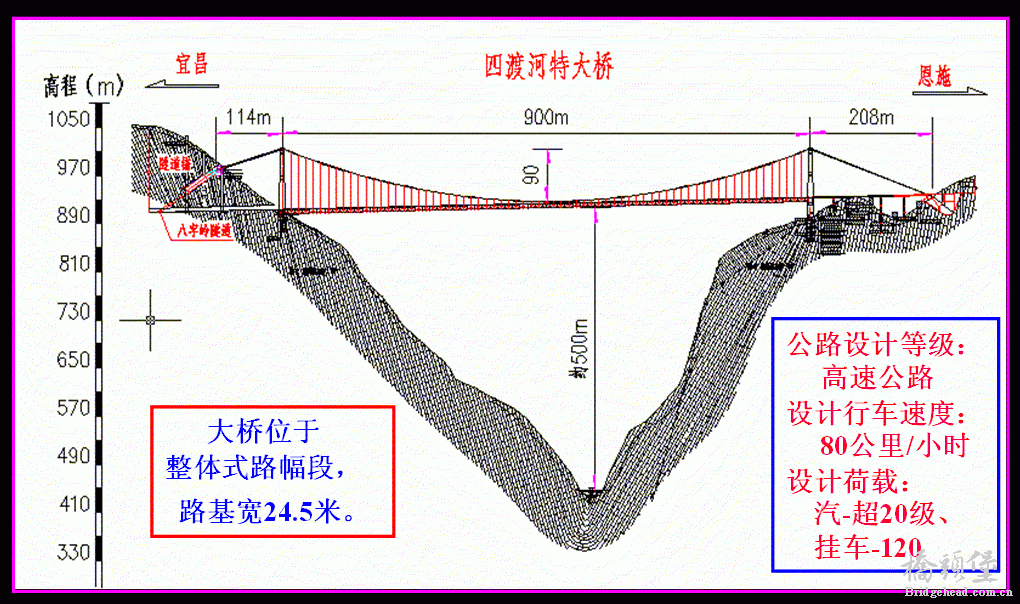

    先贴一张桥型图。
5 d  J. u3 Q- d, _0 |: g4 X
607997-sdh1-embed.gif , J' h( F' G/ I$ E3 V+ u: H
( f9 s% c" k  u

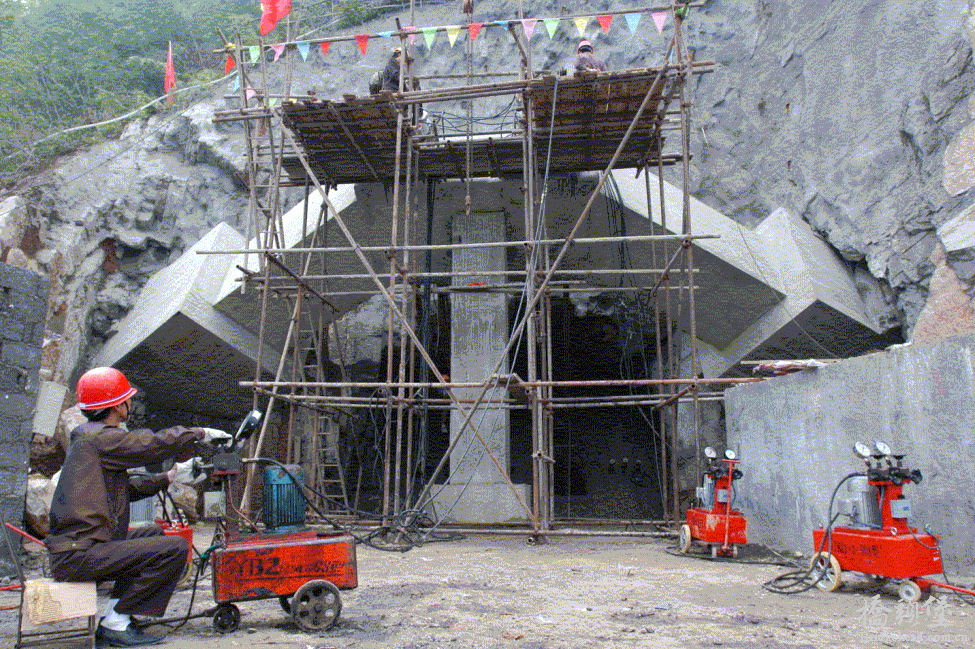

四渡河桥隧道锚拉拔试验的图片2 M* [$ M+ g- b, {# v6 y
608015-sdh2-embed.gif . F! \1 z" V4 D1 i1 J4 }

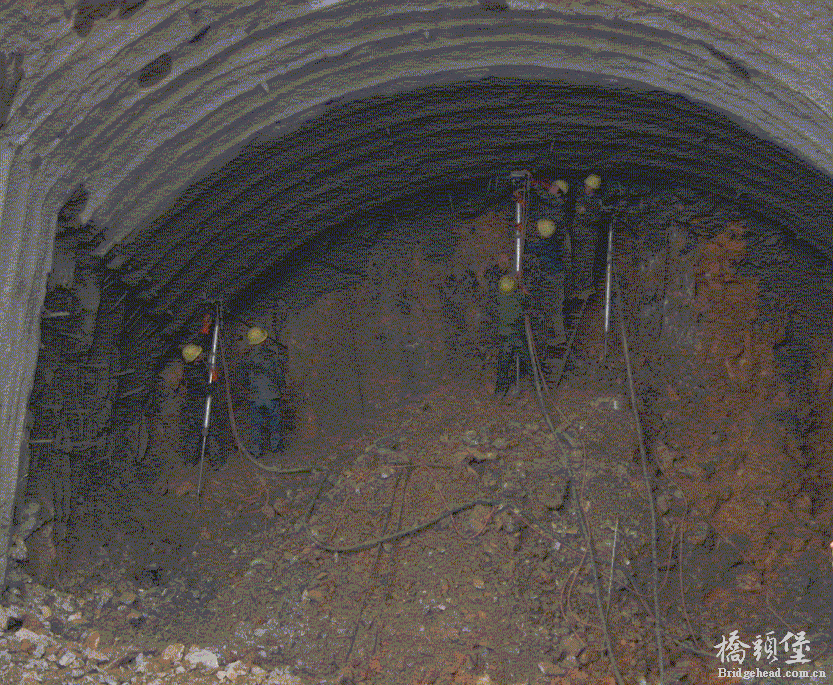

$ o  ?  d9 W3 Z' ~  B& h) _四渡河桥隧道锚开挖的图片6 d1 p  ~! @4 m$ R5 q/ c, Q- N8 o
3 c. P# ^( T* r2 I6 E' D6 ?/ b. x, c& p" }& m
左锚洞开挖
. ?: G. K5 [$ |1 W# U" W 608019-sdh4-embed.gif
& ]$ I2 I# f8 H0 d5 K6 l7 w) L. ]3 T* l( G: j
右锚洞开挖4 Y, K5 C( @4 f& N7 r
$ u9 G, O: S0 \: W: o0 m& Z# f; W7 a' M* {  m' V$ q4 K
锚碇锚固系统构造
, [1 j- w& l" L 608024-sdh6-embed.gif * E" \) n! k2 `/ ]/ L7 f
# q, l" A+ r2 I+ k; l% F
锚碇结构计算模型# i2 W: ~2 N" I$ ?8 h6 J
608027-sdh7-embed.jpg + u$ W% o9 D5 K% t
! K( C5 r8 h, ]0 r* L# V
锚碇预应力筋预埋管/ c, ~, j6 M  r. r$ q) i- r) g+ D
608067-sdh9-embed.jpg & |, s: E) i9 S5 Z; E$ G
( A% B* Q3 `6 d4 H; y7 H$ w
本桥使用的“飞弹”是指经过改良后的军用破障弹,无制导功能,不是导弹.
! M. s2 S8 p2 |9 i) t# A+ {% q 此次四渡河的抛索在2006年10月9日上午进行,中央电视台在当天和10日的新闻里有简要报道.
9 O. S8 d& c" H1 Y( K 这是抛索当天现场拍摄的火箭弹发射前照片:
7 c* s' `' x1 b2 N# r8 }' Z
644479--embed.JPG ' g# b4 f5 S. A( J2 u
