20m空心板梁格模型问题

黄河涯 · 发表于 2012-9-24 10:48:40

最近在算一个20m的空心板模型，半幅桥宽20.5m，斜度45度，用midas建模，psc设计使用阶段正截面和斜截面抗裂梁端支点附件有几个截面过不去，截面上缘出现拉应力且超标，请各位给分析一下原因吧，先谢谢了

黄河涯 · 发表于 2012-9-24 10:51:44

这是模型文件，还请各位指点一下

黄河涯 · 发表于 2012-9-24 11:10:37

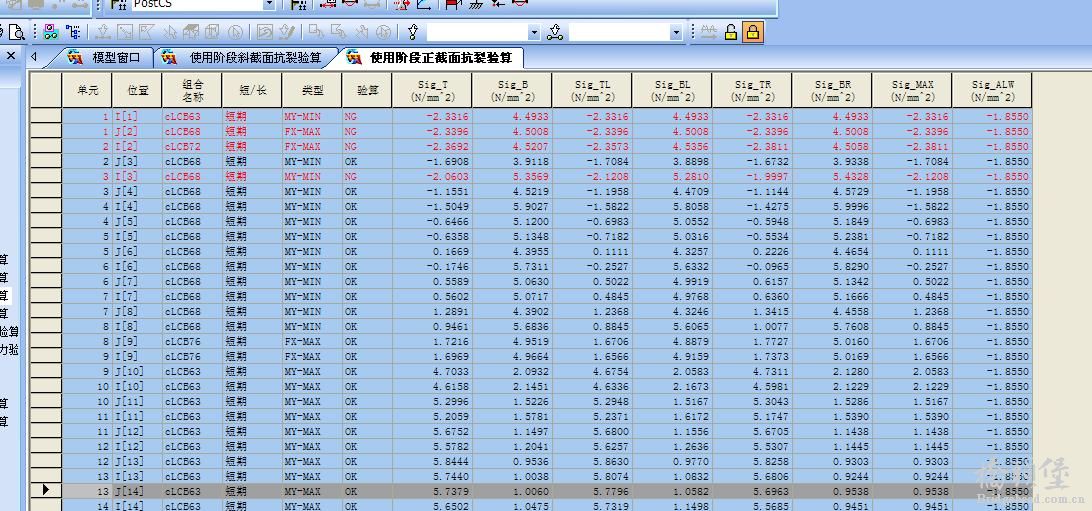

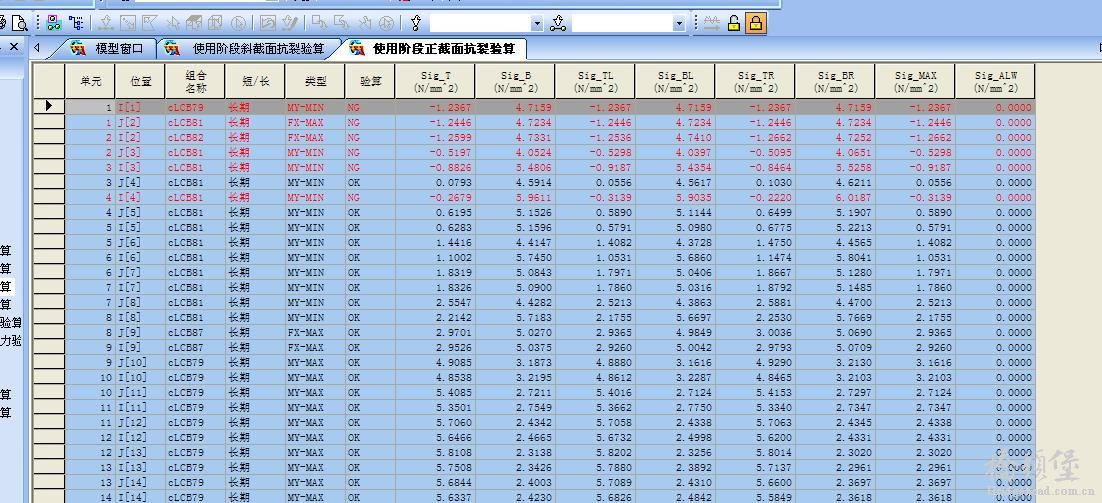

这是psc设计的结果，各位看一下

黄河涯 · 发表于 2012-9-24 16:05:12

截面、预应力钢束、普通钢筋均来自通用图

黄河涯 · 发表于 2012-9-24 16:07:55

再补充：加强了普通钢筋

lovemoyu · 发表于 2012-11-5 16:49:08

我遇到过这种事情，相信大家都遇到过，先张法空心板在支座附近的截面用MIDAS算使用阶段抗裂，一般都是NG的，包括用部颁标准图来算。通长是支点节点前后的1-2个单元算不过。你可以手算一下看看，毕竟软件不能包办一切事情。

黄河涯 · 发表于 2012-11-7 08:50:20

lovemoyu 发表于 2012-11-5 16:49

登录/注册后可看大图

我遇到过这种事情，相信大家都遇到过，先张法空心板在支座附近的截面用MIDAS算使用阶段抗裂，一般都是NG的， ...

谢谢了，这么久终于等到一个回复，不容易啊
