D160伸缩缝体中部下面的那个横梁是什么材质的？

陌上花开... 发表于 2012-8-11 14:53:54 | 显示全部楼层 | 阅读模式
本帖最后由 陌上花开 于 2012-8-11 15:14 编辑
+ k" W, \: Z+ n8 b  E
, d- i* v/ r) q* P3 b D160伸缩缝构造.rar (60.26 KB, 下载次数: 69) * |5 C8 H, f0 u2 e$ J" R

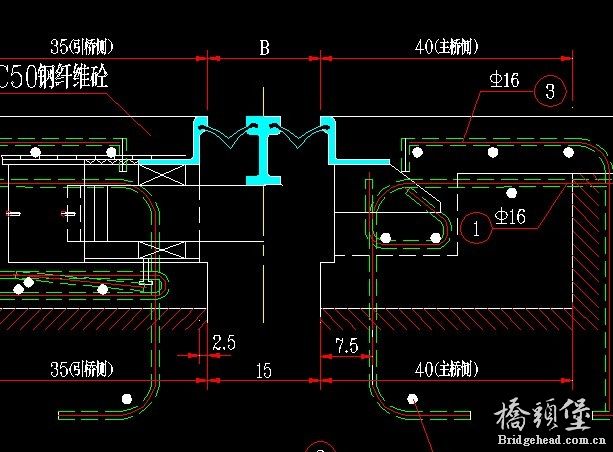

D160伸缩缝体中部下面的那个横梁是什么材质的？: o& @3 r) ?! F  g, Y* a8 x
不会影响缝的伸缩吗
使用道具 举报 回复
精彩评论倒序浏览

7526查看10评论

xjr925 发表于 2012-8-13 09:02:52
没看见图
举报 回复
陌上花开... 发表于 2012-8-13 09:34:52
是图没有打不开还是没看见我说的问题是指什么？% Z( j1 z' q* J
我在图上画了一个圆
举报 回复
旭日东升... 发表于 2012-8-13 10:01:59
陌上花开 发表于 2012-8-13 09:34

% O4 y3 ]$ D3 L- E* Q3 A
登录/注册后可看大图
) N4 A2 M6 C2 C7 `
是图没有打不开还是没看见我说的问题是指什么？, V1 s$ ]: p9 C. X2 o* P2 u5 c" d) m0 h
我在图上画了一个圆
0 t, S2 ^3 _# k( y! D
估计是防护用的吧，我这里的图纸没有这个。1 h" g5 N) e2 y

点评

陌上花开
那你认为我的图里的那个是什么材料的呢？ 是不是软的  发表于 2012-8-13 11:03
举报 回复
陌上花开... 发表于 2012-8-13 10:04:28
我截了个图贴到WORD里了
6 f% U  Q0 k! V

d160.rar

113.54 KB, 下载次数: 29

点评

旭日东升
只能问厂家了。我们平常在支座设计、伸缩缝设计、预应力锚具设计等外购桥梁配件，都要私下与厂家联系的，当然，厂家也非常提供。  发表于 2012-8-13 11:11
举报 回复
技术型工人... 发表于 2012-8-14 10:50:07
我也不知道，问厂家吧，
举报 回复
陌上花开... 发表于 2012-8-15 10:55:58
厂家说那个 横梁 会影响伸缩
" T1 I- i- \9 w. t/ D3 f让我们换成梳齿板型的% z/ }& J8 m$ S- `

点评

shen8016
那个叫支撑横梁，也是型钢，支撑横梁会把荷载传递给支撑箱，支撑箱再传递给混凝土。这个技术很完善了，润扬大桥用的是27缝的伸缩缝，没必要用齿形板伸缩缝。  发表于 2012-10-17 15:34
举报 回复
陌上花开... 发表于 2013-3-4 21:31:38
陌上花开 发表于 2012-8-15 10:55
! z, q+ _+ |- L& q

登录/注册后可看大图

) |  ^& z  p1 j& \8 `$ i厂家说那个 横梁 会影响伸缩
) F6 W0 u0 ^$ x* T3 A1 ?& p$ c让我们换成梳齿板型的
" {+ H% ?* W7 C% i$ o
哦 最后我们还是给业主说只要选同等伸缩量的缝  用哪种他们自己决定
举报 回复
shen8016 发表于 2013-3-16 23:05:30
陌上花开 发表于 2013-3-4 21:31

* J6 y6 v, z( y% a- X, m/ N
登录/注册后可看大图
/ n9 n) y  Z8 f% Q
哦 最后我们还是给业主说只要选同等伸缩量的缝  用哪种他们自己决定

( j' }" K- ^, J9 S, Q) O8 r  k很简单的东西，一些厂家可能会误导业主。
' ~- o. M( l0 [5 _; [# ~6 ^
举报 回复
bwkfb 发表于 2013-3-23 16:15:03

，

本帖最后由 bwkfb 于 2013-3-23 16:17 编辑
) a: x1 j' i% Z3 J& ~
* O" C7 v. ~7 S: H8 O# N想变更 多挣钱   价格差不少，梳齿板伸缩缝 还不如这种伸缩缝性能好，而且安装也麻烦。支撑横梁材质为45号钢
举报 回复
陌上花开... 发表于 2013-4-1 15:30:03
陌上花开 发表于 2013-3-4 21:31

* i6 C, n4 F" i& I% [: C/ R  @9 i0 Y
登录/注册后可看大图

$ x" x0 c$ z: e2 ~5 [! i8 |" H哦 最后我们还是给业主说只要选同等伸缩量的缝  用哪种他们自己决定
% R; x8 n0 f/ n1 I+ N2 L# ~5 B& P
你有没有类似的图？可不可以让我看一下什么样子的
