大家来找茬(小箱梁悬臂防撞验算)

dcy112 · 发表于 2012-8-9 15:58:53

本帖最后由 dcy112 于 2012-8-9 16:09 编辑

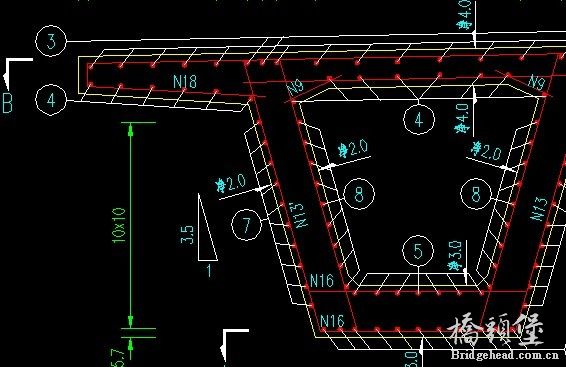

小箱梁设置SA防撞护栏，横向配筋二级钢12间距10cm，小生验算了下，觉得抗弯承载力不满足，大家看看我错在哪里，以1米验算：

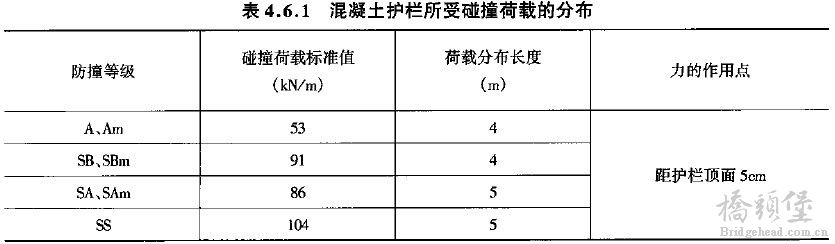

M=280*11*113.1*（250-40-40-13.9）=54.4kN*m<86
大家看看你我错在哪里

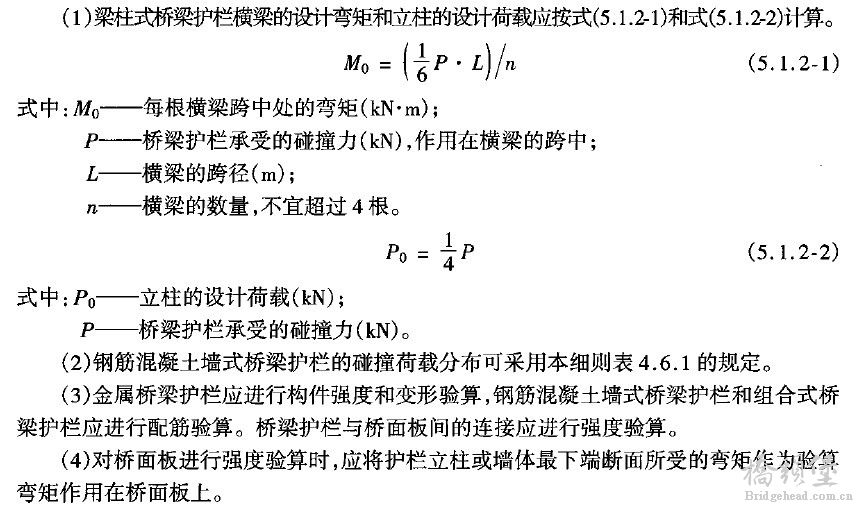

涉及规范是《公路交通安全设施设计细则》和《桥规04》

dcy112 · 发表于 2012-8-9 16:00:45

是验算桥面板抗弯承载能力，汽车撞击偶然组合

dcy112 · 发表于 2012-8-9 16:02:16

其实护栏不止1M高，荷载会比86还大些
