（推荐）变宽桥梁 MIDAS 梁格法 手算截面特性 带CAD图和EXCEL计算文件

变宽桥梁格法.zip (153.89 KB, 下载次数: 1108)

2012-4-9 20:05 上传

点击文件名下载附件

梁格纵梁.xls (74 KB, 下载次数: 836)

2012-4-9 20:05 上传

点击文件名下载附件

（推荐）变宽桥梁 MIDAS 梁格法 手算截面特性 带CAD图和EXCEL计算文件
步骤大致如下：

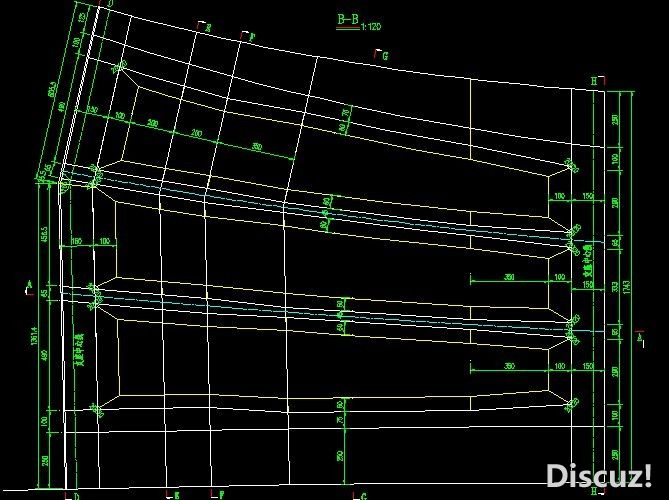

1、分割控制截面 D-D1、 D-D2、E-E、F-F、G-G1、G-G2、H-H1、H-H2 并调整截面特性，保存于EXCEL中

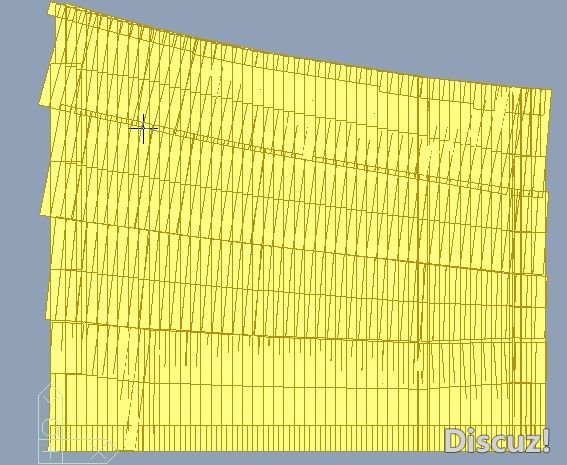

2、取分割后截面质心作为节点坐标，建立纵梁节点
3、在MIDAS建立截面，并修改特性（EXCEL）
4、建立横梁和虚拟边构件
大致过程就是这样，不过最后PSC验算没有完全通过，正在用单梁复核，有不正确的，望大家拍砖，谢谢

单梁复核模型，这种变宽的该怎么设置边界条件，能发下单梁的模型么

这个就是大裤衩梁格，李兆阳讲过，midas官方视频里面有

请教：1. 虚拟横梁刚度如何计算？
          2.能否用梁格建模助手生成变宽桥梁的梁格模型？

下载看下，正在学习这个，一起研究！

csu2010 发表于 2012-4-9 22:49


登录/注册后可看大图

请教：1. 虚拟横梁刚度如何计算？
          2.能否用梁格建模助手生成变宽桥梁的梁格模型？

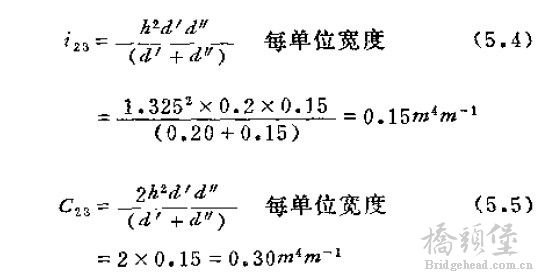

1，见图片
2，不可以

有时间看一下，再向楼主请教！

dcy112 发表于 2012-4-10 08:31


登录/注册后可看大图

1，见图片
2，不可以

刚度计算没看懂 求赐教

2000tianma 发表于 2012-4-10 08:57


登录/注册后可看大图

有时间看一下，再向楼主请教！

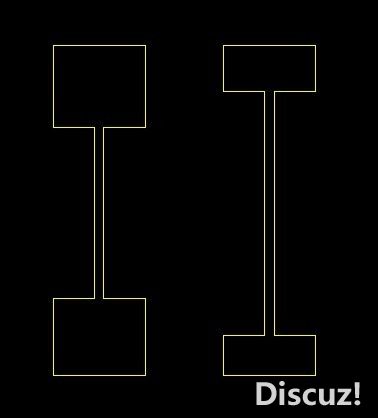

就是等价于一个工字型，顶板厚度，底板厚度，宽度取横梁间距，腹板取个小值

hfut_dan 发表于 2012-4-10 09:25


登录/注册后可看大图

刚度计算没看懂 求赐教

就是等价于一个工字型，顶板厚度，底板厚度，宽度取横梁间距，腹板取个小值

好资料，下载学习下！感谢楼主的热心分享。

dcy112 发表于 2012-4-10 10:21


登录/注册后可看大图

就是等价于一个工字型，顶板厚度，底板厚度，宽度取横梁间距，腹板取个小值

这样不精确啊
只是等效工字钢截面 并没有计算虚拟横梁的刚度 想知道具体怎么换算 将横梁的刚度怎么计算 刚度要在midas civil软件中修改的

虚拟横梁的刚度应该怎么计算？

虚拟横梁一般都这样模拟了，去计算每个的话很慢，麻烦啊

hfut_dan 发表于 2012-4-10 10:28


登录/注册后可看大图

这样不精确啊
只是等效工字钢截面 并没有计算虚拟横梁的刚度 想知道具体怎么换算 将横梁的刚度怎么计算  ...

是的 汉勃力书上的抗扭、抗弯公式计算结果和这个简化工字型计算结果是一样的，但是剪切面积计算公式的结果和MIDAS计算的结果就不一样了 midas中剪切面积S=5/6*BH

还请高手明示

这是好定西， 不错的学习资料
