建模时防撞护栏荷载的考虑

rabbit0912 · 发表于 2012-8-8 15:27:51

请问各位大侠，在建模时防撞护栏的重量是怎么分配到每片梁上的？

chxysjs · 发表于 2012-8-8 20:06:34

我基本都是搞T梁的多，所以我一般是按杠杆法分配给边梁，不知道对不对，请指正!

liling1979... · 发表于 2012-8-9 09:04:07

看过多个算例，一般护栏和前面铺装作为二期恒载，平均分配到各梁

rabbit0912 · 发表于 2012-8-9 10:48:04

liling197925 发表于 2012-8-9 09:04

登录/注册后可看大图

看过多个算例，一般护栏和前面铺装作为二期恒载，平均分配到各梁

我看过好像有两种方法，一种是按照横向影响线分配到各片梁上，另一种是平均分配到各片梁上，不知道大家一般用哪一种？

wendy007 · 发表于 2012-8-9 11:31:04

简化计算的话，应该是都可以的，因为这点差别基本不会影响到桥梁结构的整体安全性！

dcy112 · 发表于 2012-8-9 12:31:16

同样碰到这个问题，纵向计算护栏荷载应该按分布系数分配较合理
向大神们请教局部验算是是否也是这样考虑呢

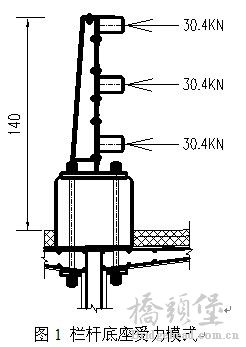

T梁在撞击荷载作用下T梁悬臂的抗弯验算
如图

dcy112 · 发表于 2012-8-9 12:33:38

希望大神帮忙解答

liling1979... · 发表于 2012-8-9 14:47:02

看了下算例，易建国的《混凝土简支梁（板）桥》P84页，护栏人行道板是按照横向分布系数来分配的，桥梁计算示例丛书《连续梁桥》邹毅松王银辉主编P9页是按照平均分配的，个人觉得按照横向分布比较合理，但是稍显麻烦，平均分配计算比较简单方便些。

hfyb0001 · 发表于 2012-8-16 13:06:11

如果是单梁建模计算可以采用横向分配系数的比例计算后分配；如果是空间梁格建模计算就可以在护栏重心位置添加线荷载模拟再定义这个线荷载与邻近纵梁的偏心距
