设计院跨苏嘉杭高速公路桥 midas 杆件模型附带CAD图

dcy112 · 发表于 2012-3-31 12:20:49

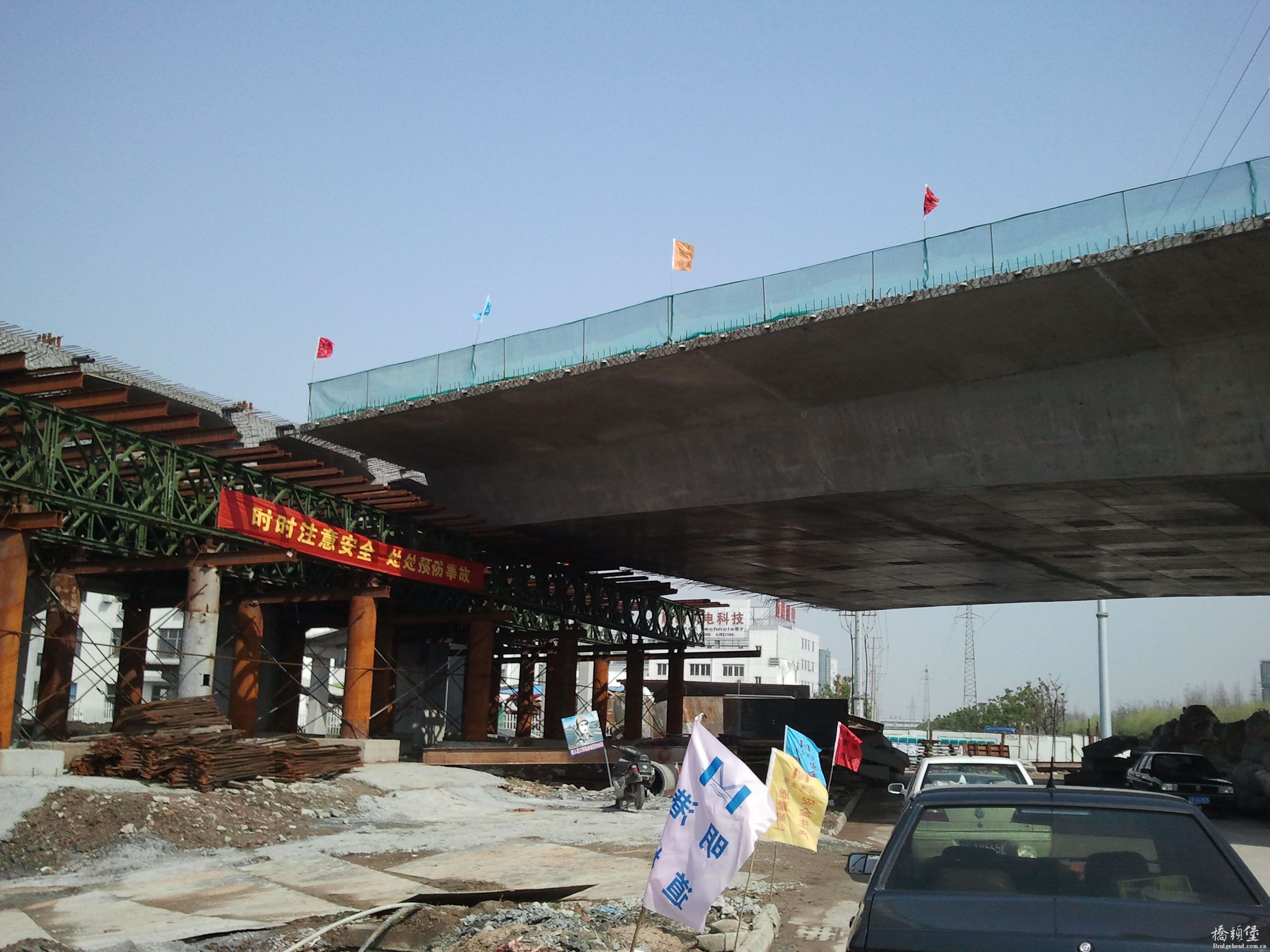

昨天开始转体的，今天去快要结束了，这图片是中跨合拢段

dcy112 · 发表于 2012-3-31 12:22:15

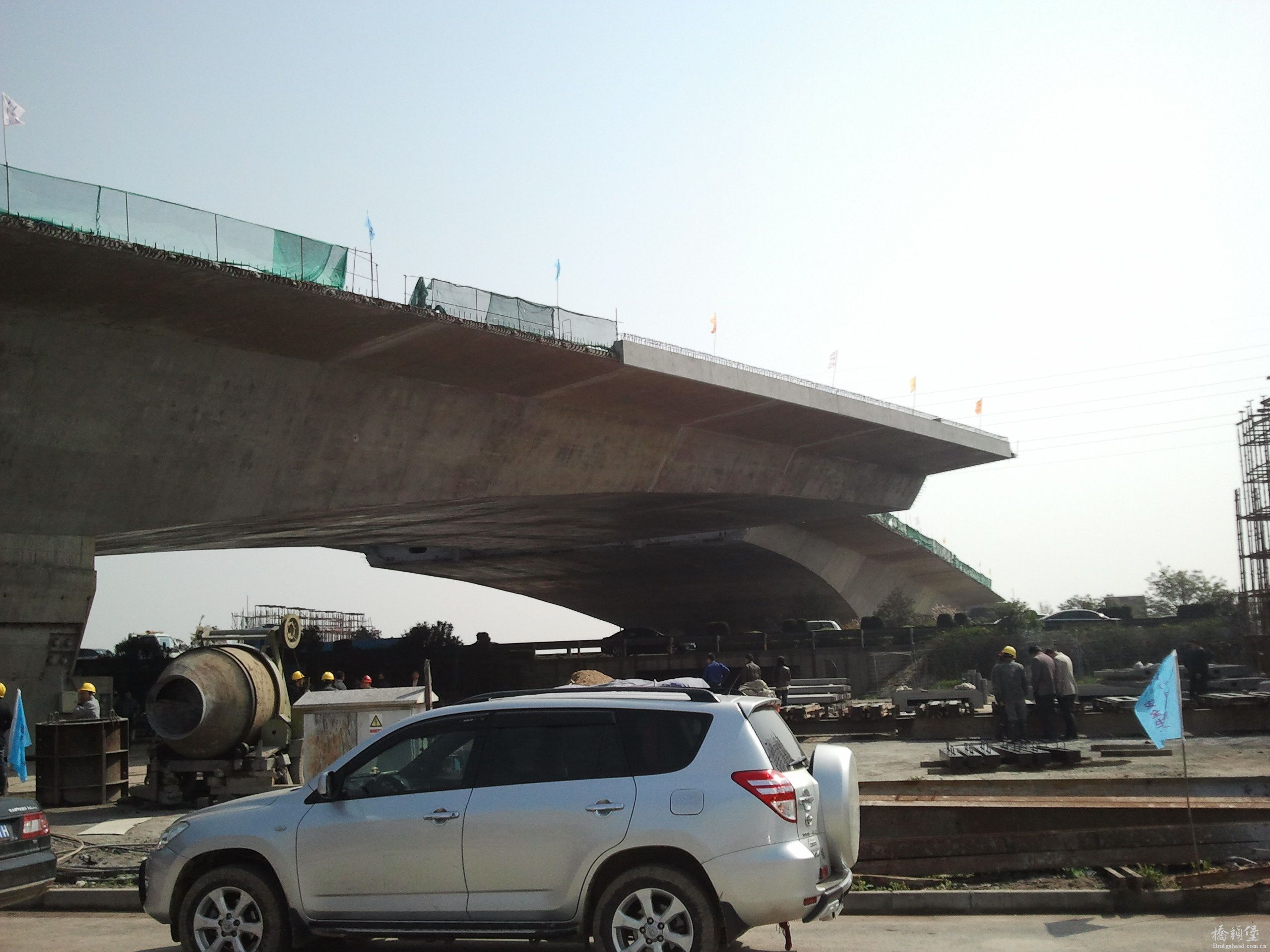

上一张是边跨，这张才是中跨合拢部分

dcy112 · 发表于 2012-3-31 12:23:40

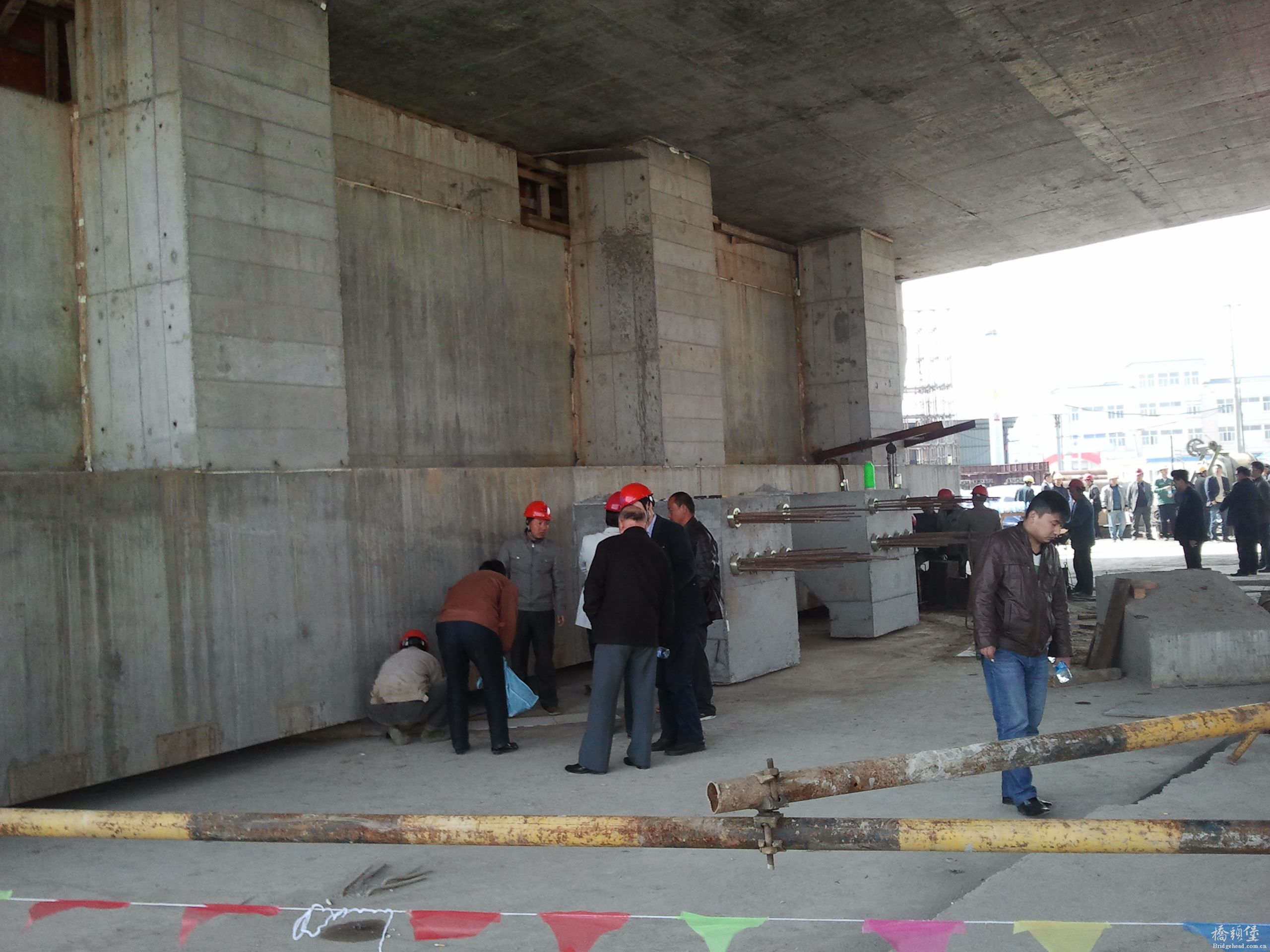

这个是主墩处，我们看到的是上承台，临时支撑

dcy112 · 发表于 2012-3-31 12:25:34

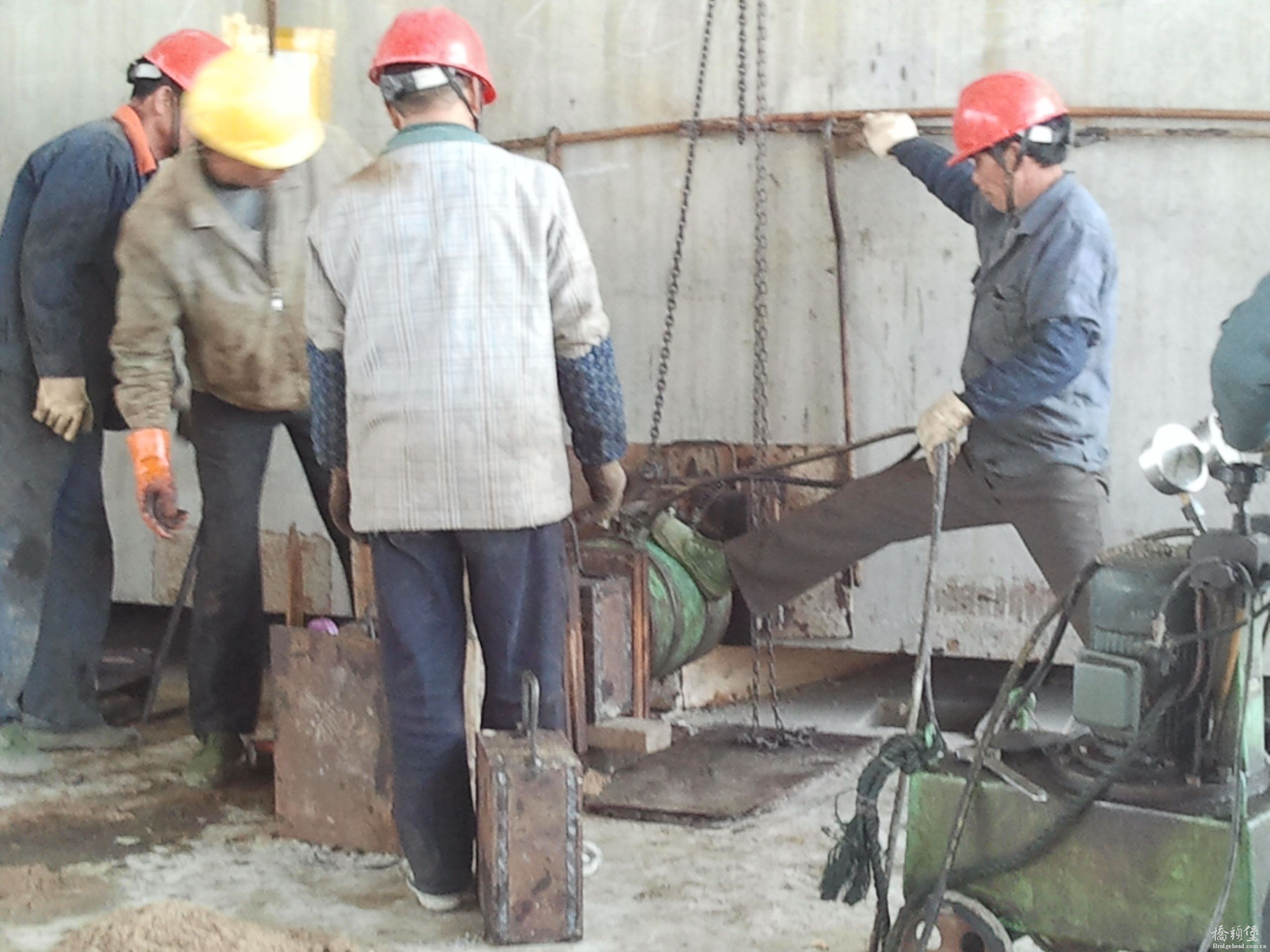

千斤顶正在工作中，上面说的放置千斤顶的卡槽就在这时发挥作用了

dcy112 · 发表于 2012-3-31 12:26:41

三个临时支撑

dcy112 · 发表于 2012-3-31 12:28:08

还是中跨合拢，就差这一点了，同志们加油

dcy112 · 发表于 2012-3-31 12:29:40

这个是支腿，起到转体施工过程中平衡作用

dcy112 · 发表于 2012-3-31 12:31:01

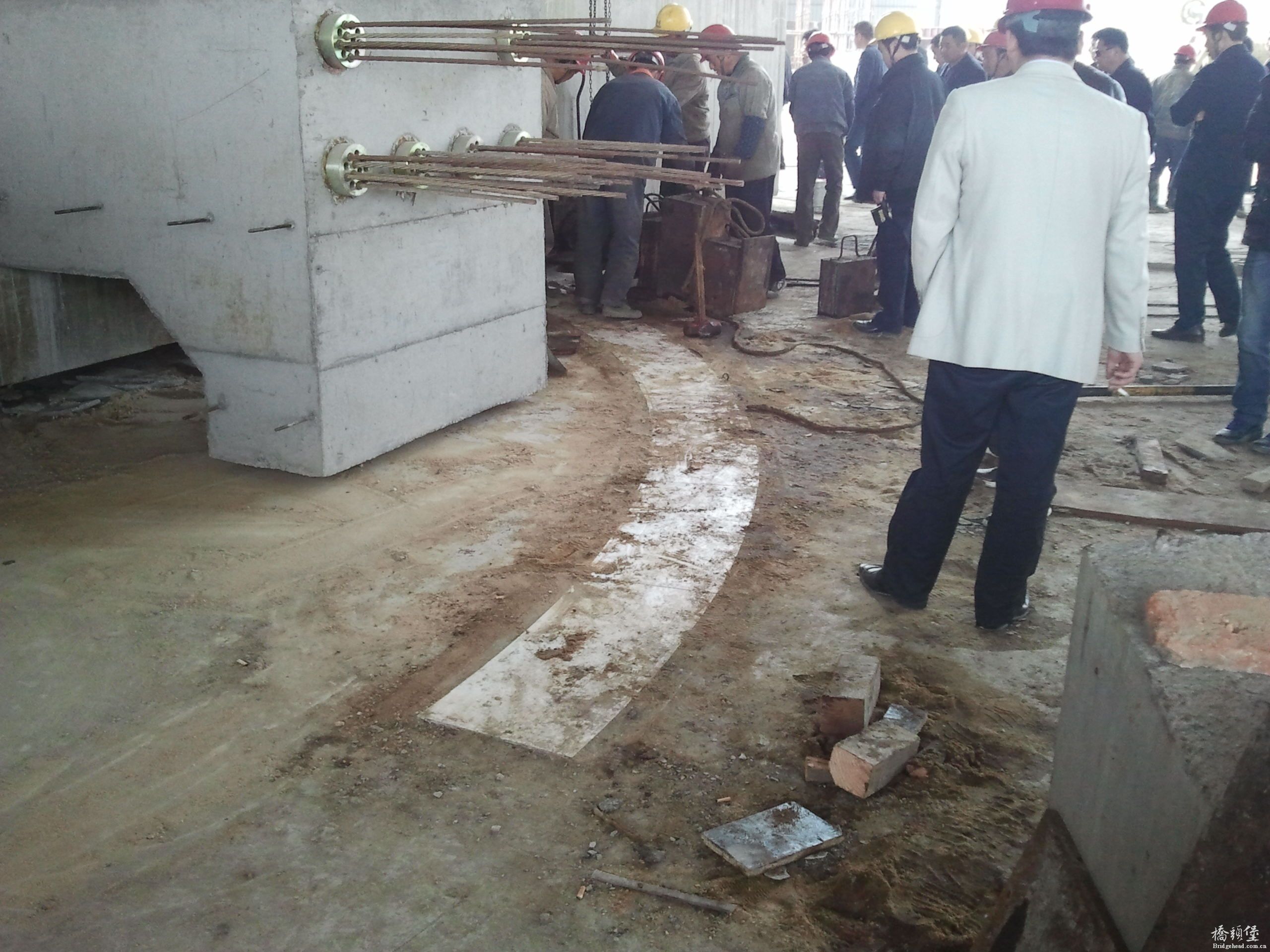

这个是滑道下面是四氟滑板

dcy112 · 发表于 2012-3-31 12:32:05

这个是滑道下面是四氟滑板

dcy112 · 发表于 2012-3-31 12:33:19

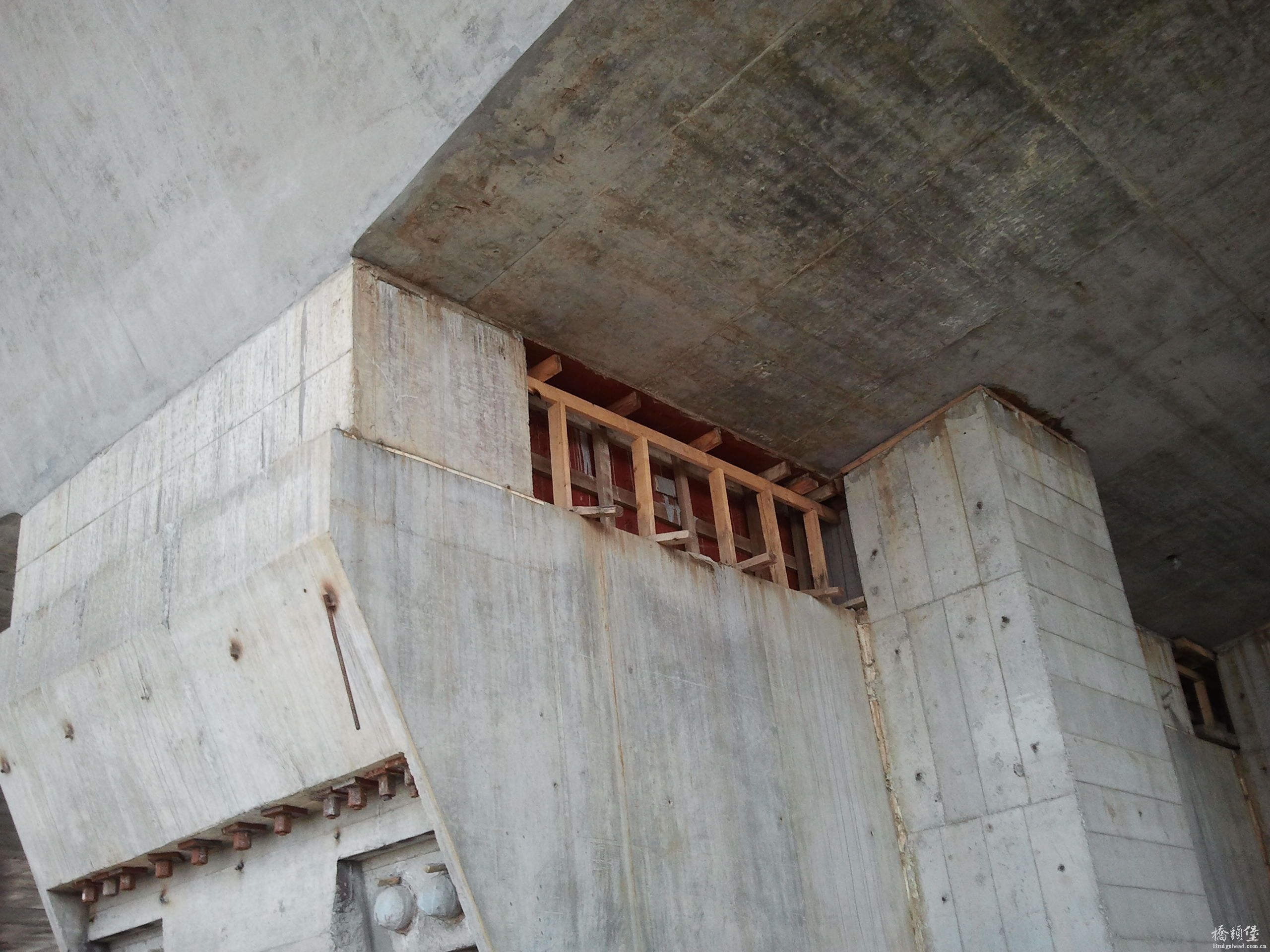

临时支座，封盘后需要拆除

dcy112 · 发表于 2012-3-31 12:34:45

转体结束后，用膨胀混凝土封盘，上下承台预埋钢板焊接，形成固结

dcy112 · 发表于 2012-3-31 12:38:59

好吧，今天就到这了，谢谢大家支持，最近在设计苏州中环，有变宽（裤衩）桥梁，需要用梁格法计算，等有成果，再和大家分享，也请大家指点指点
