25+60+25m三跨预应力混凝土梁拱组合桥

hdc301@163... · 发表于 2011-9-19 20:00:29

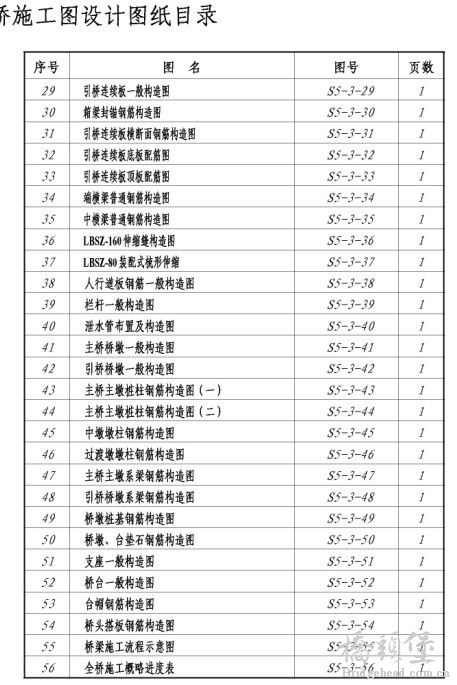

主桥采用计算跨径组合为（25+60+25）=110m三跨预应力混凝土梁拱组合体系（罗斯体系）下承式系杆拱桥。拱肋采用钢筋混凝土矩形截面，其宽度为100厘米，高度在边跨及拱顶为100厘米，在拱脚处为324.4厘米。本设计主拱圈拱轴线形采用悬索线，方程式为Y=aX(ch(x/a)-1)。其中a为常数，其值为46.5773。拱桥计算跨度l= 60米,拱的计算矢高f=10米，矢跨比1:6，净跨径59.432米，净矢高9.5米。吊索采用91Ф5成品高强钢丝拉索，抗拉强度1670Mpa，采用配套冷铸锚具。吊杆间距4米。

syky86 · 发表于 2011-10-6 15:19:51

好资料，看着很漂亮

hfyb0001 · 发表于 2011-11-24 15:14:53

的确是外形优美的桥型不过楼主能否说明下关于锚杆锚具易失效的处理措施，毕竟这样的桥有好多都是这个问题

wangweilov... · 发表于 2012-2-22 02:47:21

请问图纸格式是cad还是pdf，谢谢？

wangweilov... · 发表于 2012-2-22 04:25:08

wangweiloving 发表于 2012-2-22 02:47

登录/注册后可看大图

请问图纸格式是cad还是pdf，谢谢？

是cad图纸，质量还好啦！值得下载！

flywangyu · 发表于 2012-2-22 08:04:01

不算很贵，下载了，谢谢楼主。。。。。。。。

jianghongm... · 发表于 2012-12-24 02:37:32

不错的资料，下载下来学习一下

achingkoo · 发表于 2013-7-7 19:12:08

谢谢楼主分享，学习一下。

jsjkyyw · 发表于 2013-7-8 20:53:22

下载不到，咋办啊

jacky_2046 · 发表于 2013-7-9 10:04:29

支持一下吧

zhangyigui · 发表于 2013-10-25 09:11:02

有点贵了买不起

hdc301@163... · 发表于 2013-11-22 11:40:38

是cad图纸！！！！

fengjunqiu · 发表于 2014-2-27 22:04:55

怎么重复扣费，购买花钱下载还花钱
