修改的80m肋拱桥模型，请各位朋友帮忙检查一下，谢谢！MIDAS 7.0版本！

各位大侠朋友：
    最近我建了一个80m跨径的钢筋混凝土肋拱桥（横向4片拱肋）模型，要验算一下其承载能力能否满足公路二级的要求。
    该桥在运营过程中上下振动比较厉害，业主不放心所以要求验算。
    由于该桥属于大桥，我模型建好后， 心里还是放心不下，所以传上来让各位大侠各位朋友都检查一下。
     而且已经在我上次传上来的基础上进行了修改了。
    对模型中的各种问题希望大家能提出宝贵指导意见，谢谢！
    模型是MIDAS 7.0绿色版本的~给大家添麻烦了


该桥基本参数为：
    材料：未知（只能先假设混凝土等级，抽空再去打回弹强度）
    钢筋布置：未知（设计图纸还为能拿到，只能先按素混凝土建模，等拿到图纸后再对截面输入钢筋）
    立柱上盖梁与桥面板的连接情况：未知（所以建了两个模型，一个是带梁式拱上建筑模型，一个是4片拱肋裸拱模型）
    拱肋截面：矩形实心截面，沿纵向变截面，拱脚厚1.2m，拱顶厚0.75m，拱肋横桥向厚0.45m，各拱肋间净距为1.5m
    桥面：行车道宽6.0m，单侧人行道+栏杆共宽1.0m（0.85m+0.15m）。主桥上共28对栏杆。桥面板厚0.3m，桥面铺装厚0.18m

楼主，模型能否转换成MCT，看不了啊

打不开。。。。。。。。。。。

asdxiao19800 发表于 2011-9-13 18:25


登录/注册后可看大图

楼主，模型能否转换成MCT，看不了啊

这样吧，这个模型之前是没有输入截面钢筋的模型，很恼火

今天去找了以前的设计者，问到了里面的钢筋布置情况

过几天重新传一个上来吧

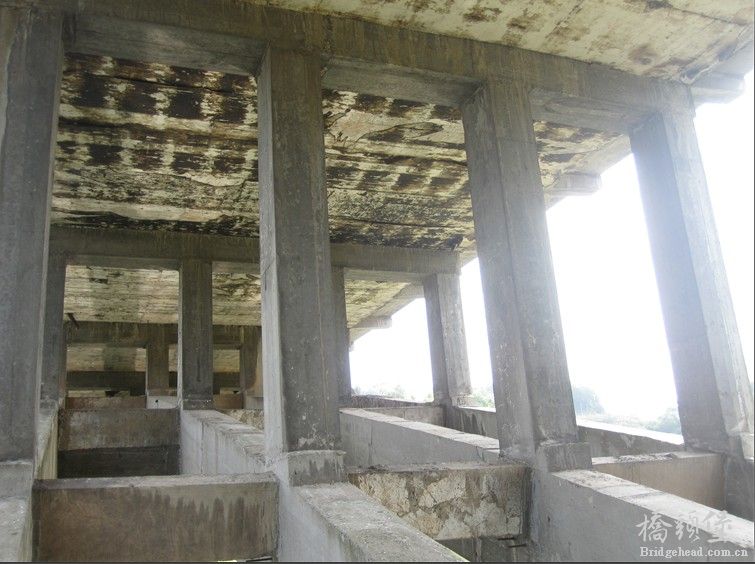

从发的照片上看 拱的线性貌似在四分之一点下挠 立面上自习看也差不多这样！
