抗剪设计模块中最大/最小斜裂缝示意图

twg2012 · 发表于 2011-4-29 18:08:39

大家好，鄙人初学桥梁博士，请教大家一个问题：桥博抗剪设计模块中最大/最小剪力斜裂缝示意图作用是什么？是不是总抗力VR大于设计剪力Vd且截面尺寸均满足要求时，斜截面抗剪能力满足要求了？

akusil · 发表于 2011-4-30 00:03:21

对于抗剪，鄙人认为从模板看更为简便和直观~~~~~~~~~~

twg2012 · 发表于 2011-4-30 18:26:40

回复 akusil 的帖子

akusilz能不能回答详细一点？

akusil · 发表于 2011-4-30 23:55:02

twg2012 发表于 2011-4-30 18:26

登录/注册后可看大图

回复 akusil 的帖子

akusilz能不能回答详细一点？

我说的模板查看并不准确其实想说的就是查看报告因为抗剪模块无需也没有模板~~

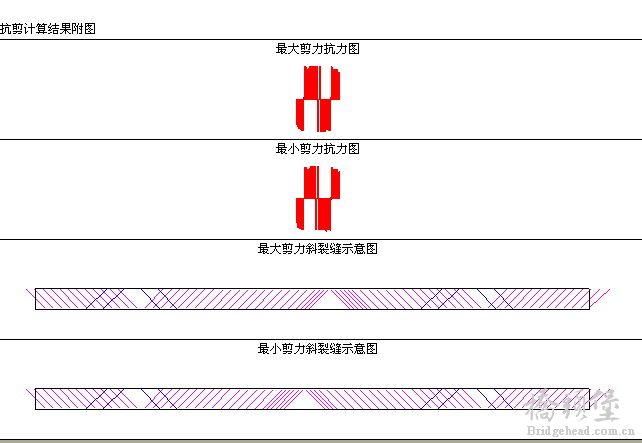

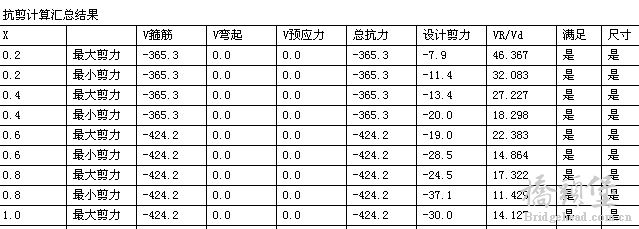

抗剪是否满足，还是要依据计算汇总结果中的结果。图形窗体中只是给出了裂缝方向和斜筋位置，看起来直观而已罢，个人看法哈~

twg2012 · 发表于 2011-5-1 08:37:46

回复 akusil 的帖子

谢谢akusil！

twg2012 · 发表于 2011-5-13 10:35:43

akusil 发表于 2011-4-30 23:55

登录/注册后可看大图

我说的模板查看并不准确其实想说的就是查看报告因为抗剪模块无需也没有模板~~

抗剪是否满足，还是 ...

akusil 您好！请教你一个问题：桥博模板可以进行持久状况承载能力极限状态下斜截面抗剪承载力验算吗？
