(57.5+95+57.5)m连续刚构桥施工图纸

黑城河特大桥是青海省阿岱至李家峡公路工程上跨越冲沟、黑城河与阿塞公路的控制性工程。黑城河特大桥桥梁上部结构采用分幅式，主桥为 (57.5+95+57.5)m三跨一联的变高度预应力混凝土连续刚构桥，截面采用单箱单室，三向预应力，箱宽6.7米，翼板悬臂2.65米，全宽12米。箱梁根部高6.1米，端部及跨中高2.5米，箱梁高度采用1.8次抛物线方式从箱梁根部高6.1米变化至端部及跨中高2.5米；箱梁底板厚度采用1.7次抛物线方式从箱梁根部厚80厘米变化至端部及跨中厚28厘米。箱梁腹板厚度从3.5米节段70厘米变化到4.05米节段50厘米，箱梁节段间腹板厚度变化采用405厘米（一个箱梁节段）长度渐变过渡。主桥平面位于R=717.01m圆曲线，Ls=150m缓和曲线上，桥面横坡为4%，纵面位于R=50000m，T=100m，E=0.1m的凸形竖曲线上；主墩为双壁实心墩，基础为承台、群桩基础。

技术参数：

（1）汽车荷载等级：公路-I级；

（2）桥面宽度： 2×（0.50m防撞护栏+净-11m桥面+0.50m防撞护栏）+0.5m（中央分隔带间隙）=24.5m；

（3）桥梁铺装：8厘米C50水泥砼高平层+三涂FYT-1改进型防水层+9厘米沥青砼桥面铺装；

（4）设计洪水频率：1/100；

（5）温度荷载：计算合拢温度取5 ℃，考虑体系温差28.5℃，温度梯度按＋14℃、－5.5℃，薄壁墩温差5℃。

（57.5+95+57.5）m连续刚构桥图纸目录

楼主能上传下部图纸不

恰同学少年 发表于 2011-7-28 12:21


登录/注册后可看大图

楼主能上传下部图纸不

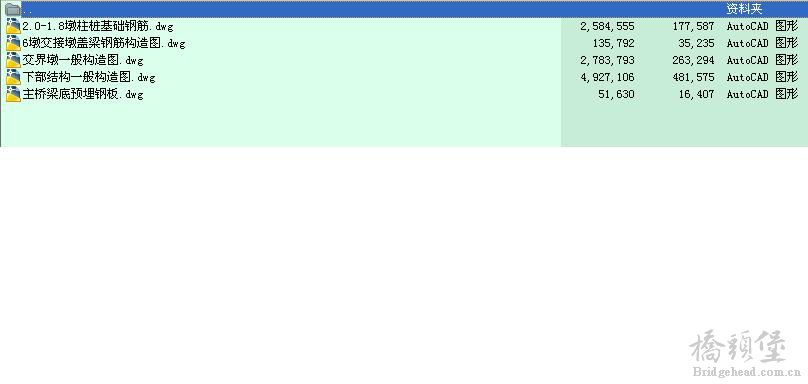

(57.5+95+57.5)m连续刚构桥（主桥）下部施工图纸

来的还是比较早，楼主谢了

楼主比较给力啊，把下部图纸也上传了。

hkclccf 发表于 2011-10-14 21:27


登录/注册后可看大图

总体图太烂了！
中交二院的图纸！

请批评指正！

谢谢楼主分享。。。

我的钱钱

浪费钱，劝后面的还是别下了吧！
