一个人行天桥大部分完整图纸 钢桁架

moonsang 发表于 2010-12-21 16:44:32 | 显示全部楼层 | 阅读模式
基本介绍：

·计算跨径：43.55m；

·桥梁类型：人行钢桁架天桥；

·桥面宽度：4.9m；

·桁架计算高度：3.5m；

·高跨比：1/12.44；
图纸目录：
3 友谊大道人行天桥 桥型布置图
4 友谊大道人行天桥 钢桁架结构图
5 友谊大道人行天桥 桥面系构造图
6 友谊大道人行天桥 梯道构造图
7 友谊大道人行天桥 梯道结构图
8 友谊大道人行天桥 墩柱结构图
10 友谊大道人行天桥 栏杆构造图
11 友谊大道人行天桥 支座、伸缩缝布置图

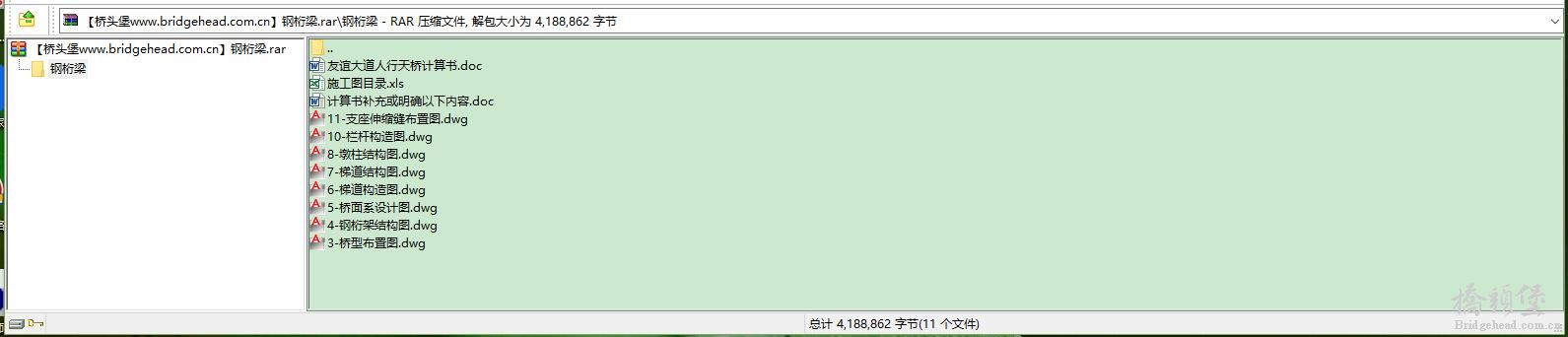

另外还包含计算书及审查意见，只缺下部和数量表。已经相当完整了。

钢桁梁.rar

2.67 MB, 下载次数: 1339

售价: 10 元堡币  [记录]
