谁见过这个柱式墩顶处的钢结构

dupenghehu... · 发表于 2010-12-2 14:35:39

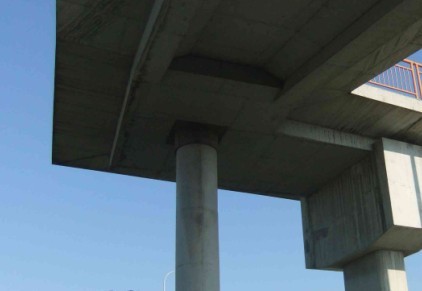

这是一座人行天桥上的，谁见过这个柱式墩顶处的钢结构，叫什么名字，有谁有它的构造图？谢谢大家啊！

yyg123 · 发表于 2010-12-3 12:24:00

没见过啊！好像是非常规的啊！

samtion · 发表于 2010-12-3 21:56:37

怎么两个桥墩间隔这么近（从图中看仅几米），这样不是对材料造成浪费？

Dopod_888 · 发表于 2010-12-5 21:10:58

我也见过的就是不知叫什么

子菁 · 发表于 2010-12-15 00:02:30

这种结构在北京市环城高速路上经常见到。主要在三环和四环的立交桥用的较多。主要是增加墩柱顶部的抗压能力，而且顶部上方可以采用固结形式，也可以设置一个支座。结构就称为顶帽吧。

iceseu · 发表于 2013-3-28 22:29:22

本帖最后由 iceseu 于 2013-3-28 22:30 编辑

子菁发表于 2010-12-15 00:02

登录/注册后可看大图

这种结构在北京市环城高速路上经常见到。主要在三环和四环的立交桥用的较多。主要是增加墩柱顶部的抗压能力 ...

这个构件，应该是预埋在箱梁里，套在墩柱外侧的吧，感觉更像限位措施，同时对支座起防尘等保护作用
早起上海市政院设计的高架桥，用了不少这种

心水清明... · 发表于 2013-3-29 08:58:26

江苏省院就做过一些这种墩，在柱式墩立柱顶加一个钢箍。

0-2012 · 发表于 2013-3-29 10:50:46

这个钢箍我感觉限位和提高抗压能力的作用都有吧用独柱墩加固的理念应该可理解一下

卿城枫 · 发表于 2013-3-30 13:41:46

可以提高混凝土抗压承载力的吧……三向受压状态……限位的话感觉还是混凝土挡块好点，不过这个也有一定的限位作用
