用Midas 变截面组建模型

Gausson 发表于 2008-3-27 14:27:21 | 显示全部楼层 | 阅读模式

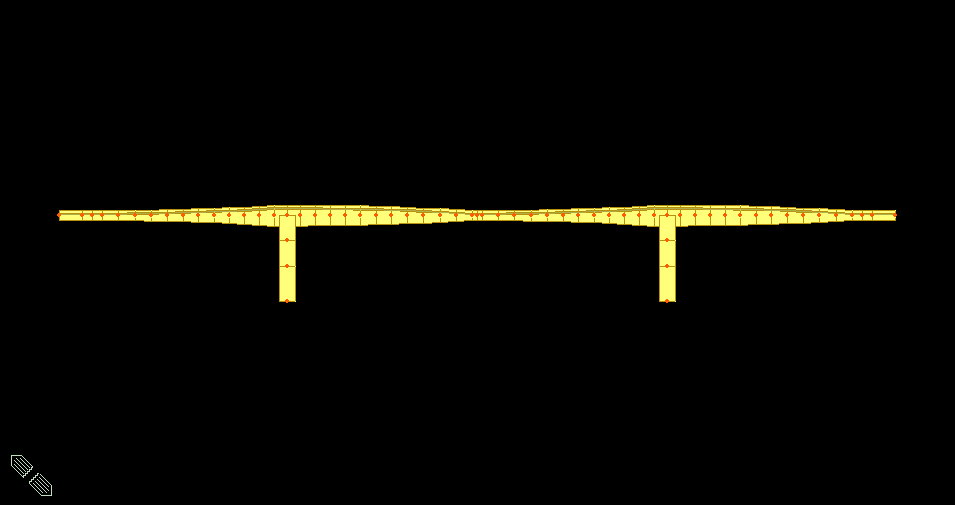

最近用Midas建的变截面连续梁桥,生成添加变截面组后,结构图消隐效果下看到桥梁不平整.如下图.
Midas的示例中,生成变截面组后桥面是自然平整的,但我建的模型却不平,为何?请问如何使桥面看起来平整?
精彩评论倒序浏览

3819查看6评论

adinamax 发表于 2008-3-27 16:09:20
在建模的时候一些正负号填反了
就像抛物线向下抛还是向上抛的问题。

评分

参与人数 1堡币 +1 收起 理由
hgc2004 + 1 认真回复。

查看全部评分

举报 回复
woilyx 发表于 2008-3-27 18:21:38
截面偏心设置为中上部,应该就好了

评分

参与人数 1堡币 +1 收起 理由
hgc2004 + 1 认真回答。

查看全部评分

举报 回复
Ah-hui 发表于 2008-3-27 19:33:47
从图上看应该是截面偏心的问题,设为中上即可
举报 回复
jiajian 发表于 2008-3-28 09:07:02
修改截面偏心,设置为中上部就正确了!
举报 回复
啸苍穹 发表于 2008-4-20 21:40:51
截面偏心设为中上部,
也可能是定义变截面组是方向反了,MIDAS好像是默认从小截面变到大的截面,所以有的就要改成从j到i

评分

参与人数 1堡币 +1 收起 理由
hgc2004 + 1 认真回复。

查看全部评分

举报 回复
j1z1f9 发表于 2008-7-16 19:44:13
应该是截面中心的问题
举报 回复
