我找到的怪桥

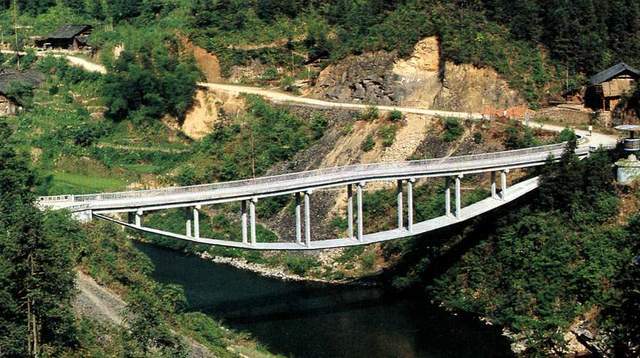

湖南洞口淘金桥——洞口淘金桥位于湖南省洞口县距县城15km的淘金村。该桥跨越渍水上游古楼河的木鱼塘峡谷，是一座自锚上承式悬带桥。桥长74m，设计跨径70m，矢跨比1/9，桥面宽4.5m 。该桥上部结构由端锚梁、连续T梁、盖梁排架和主索悬带组成。桥面系作为受压构件用来平衡悬带的拉力。在施工阶段需要设置临时的隧洞式岩石锚碇，用以锚固两组由48根Φ5钢丝组成的主索。在预制悬带槽形底板安装完成后，现浇主柱排架，然后安装T梁和现浇横隔板。在浇注悬带槽内的混凝土后再放松外锚使整个结构形成自锚体系。于1989年1月建成通车。

这个图早就发过的，有点特色！

有点意思，挺有观赏性的，谢谢楼主！

看起来不错的样子。

这桥整体刚度肯定很小。估计几顿重的车上去，娆度有个十厘米

终于搞清楚这个桥梁的结构类型了，原来主要承重构建是桥面下的悬索，谢谢楼主

这种桥 应该属于索托桥，以前只听别人说过 这还是第一次见到实例 呵呵

好像也只此一座，再没听说别处还建过类似的。感觉并不好看。

KANDAKANKAN看到了这个桥  很感慨   才知道自己知道的 桥型还很少

估计结构稳定性不会是很好吧。有没有介绍这个桥的优点的？

这桥真有点怪,受力有点特色,哪里设计的啊?

下部结构是钢筋拉锁？？？？

我感觉此结构 还比较合理 ，索布置下边可以充分利用钢材等良好的抗拉性能， 主梁则以承受轴向压力为主，充分利用了混凝土的抗压性能，立柱也以抗压为主。估计这种结构以后会有很大的发展空间。

昨天上课刚看到这桥，把悬索桥倒了过来，真的很有型

这桥……
好亲切的感觉！
偶以前就做过这样的模型呢！
