500m主跨组合梁斜拉桥施工图图纸

zenglingyi... 发表于 2021-9-2 14:45:07 | 显示全部楼层 | 阅读模式

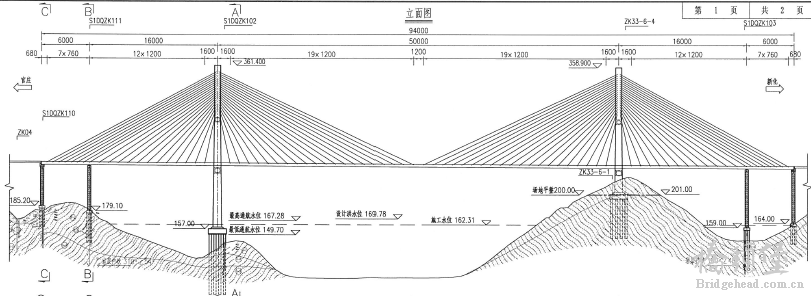

500主跨斜拉桥图纸,高速公路,省勘出品 截图202109021536107654.png
主桥采用60m+160m+500m+160m+60m=940m双塔双索面半漂浮体系钢与混凝土组合梁斜拉桥。
桥面纵坡为0.5%.主梁采用双边“工”字型边主梁结合桥面板的整体断面,全宽31m (含检修道);索塔采用H型索塔,小桩号侧塔高为202.4m,大桩号侧塔高155.9m; 索塔两侧各布置20对斜拉索,中跨及边跨斜拉索梁上间距为12m,辅助跨范围斜拉索梁上间距为 7.6m,索塔附近主梁无索区长度32m,斜拉索梁上采用锚拉板锚固、塔上采用钢锚梁锚固;辅助墩 及过渡墩墩身均采用空心柱式墩,墩身上接盖梁:索塔、辅助墩、过渡墩桩基均采用钻孔灌注桩。 主桥桥面铺装采用10cm沥青混凝土,防水粘结层采用环氧沥青防水粘结层。


省堪斜拉桥图纸.part11.rar

14.62 MB, 下载次数: 52

售价: 5 元堡币  [记录]

省堪斜拉桥图纸.part07.rar

20 MB, 下载次数: 78

省堪斜拉桥图纸.part01.rar

20 MB, 下载次数: 55

售价: 10 元堡币  [记录]

省堪斜拉桥图纸.part03.rar

20 MB, 下载次数: 87

省堪斜拉桥图纸.part02.rar

20 MB, 下载次数: 53

售价: 5 元堡币  [记录]

省堪斜拉桥图纸.part09.rar

20 MB, 下载次数: 72

省堪斜拉桥图纸.part10.rar

20 MB, 下载次数: 52

售价: 5 元堡币  [记录]

省堪斜拉桥图纸.part04.rar

20 MB, 下载次数: 75

省堪斜拉桥图纸.part05.rar

20 MB, 下载次数: 50

售价: 5 元堡币  [记录]

省堪斜拉桥图纸.part06.rar

20 MB, 下载次数: 49

售价: 10 元堡币  [记录]

省堪斜拉桥图纸.part08.rar

20 MB, 下载次数: 54

售价: 10 元堡币  [记录]

精彩评论倒序浏览

7554查看3评论

yyg123 发表于 2021-9-3 09:01:58
想下下来学习一下,可惜没有这么多堡币

点评

充值点,都是小钱  详情 回复 发表于 2021-9-3 09:27
举报 回复
zenglingyi... 发表于 2021-9-3 09:27:41
yyg123 发表于 2021-9-3 09:01
想下下来学习一下,可惜没有这么多堡币

充值点,都是小钱
举报 回复
心水清明... 发表于 2021-9-12 06:47:17
只有第3/4/5分册,期待楼主上传其他分册。
举报 回复
