midas新人有问题求解

yihong121 · 发表于 2021-1-21 21:32:04

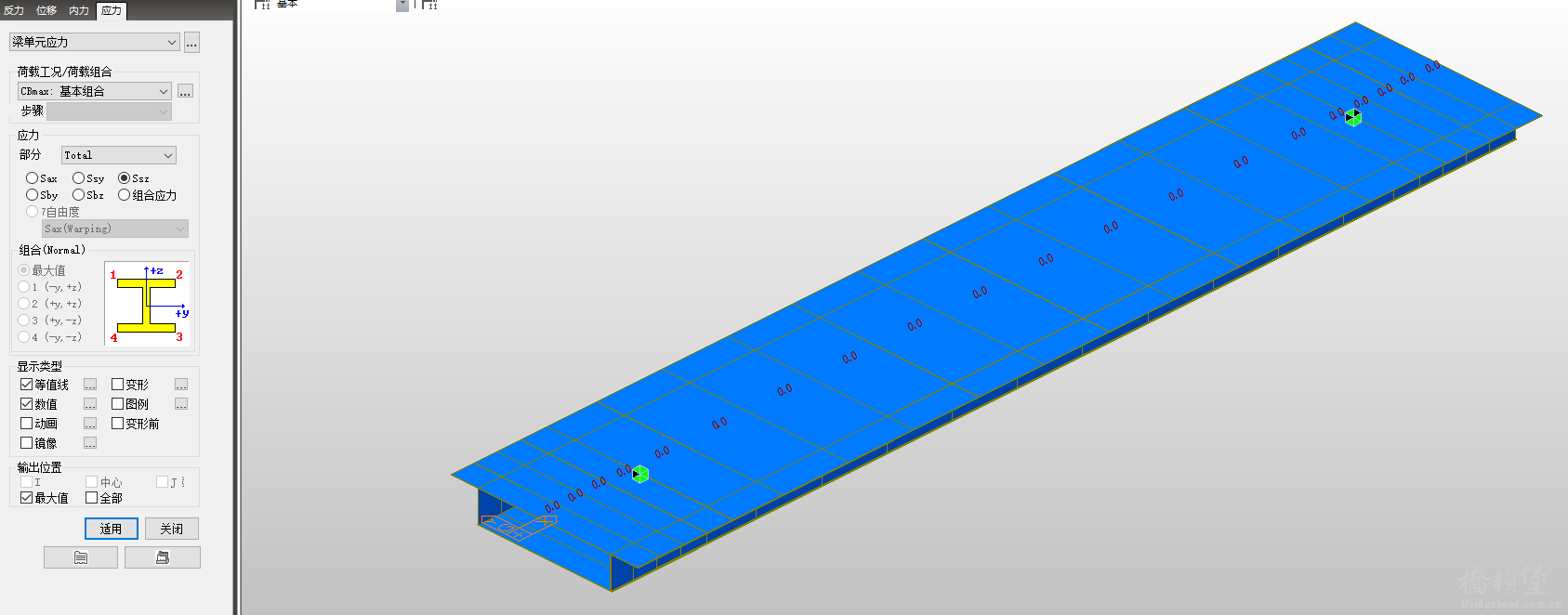

求各位大佬帮小弟看一下，小弟这个是课程作业，用midas设计一个钢箱梁简支人行桥，已经上传了模型有两个问题，一个问题是考虑温度梯度后，正应力很大，大约200多mpa左右，没有考虑只有20mpa，还有一个问题是输出的剪应力为0，其他结果似乎都是正常的，求各位大佬帮忙看一下到底是哪里设置出了问题

dingling32... · 发表于 2021-1-22 08:55:47

1、静力荷载工况梯度荷载类型有误。
2、温度梯度取值有误，参考桥通规4.3.12，看你模型采用的是混凝土桥面板，T1应该对应桥面板处温度，不是钢板顶缘温度，应该差值计算钢箱梁各个位置的温度。

yihong121 · 发表于 2021-1-22 09:53:35

dingling320 发表于 2021-1-22 08:55
1、静力荷载工况梯度荷载类型有误。
2、温度梯度取值有误，参考桥通规4.3.12，看你模型采用的是混凝土桥面 ...

谢谢大佬，但是请问剪应力结果为0是什么情况呢

dingling32... · 发表于 2021-1-22 10:57:58

这是截面类型的问题，换种截面类型看看

woshixuwen... · 发表于 2021-1-22 17:19:01

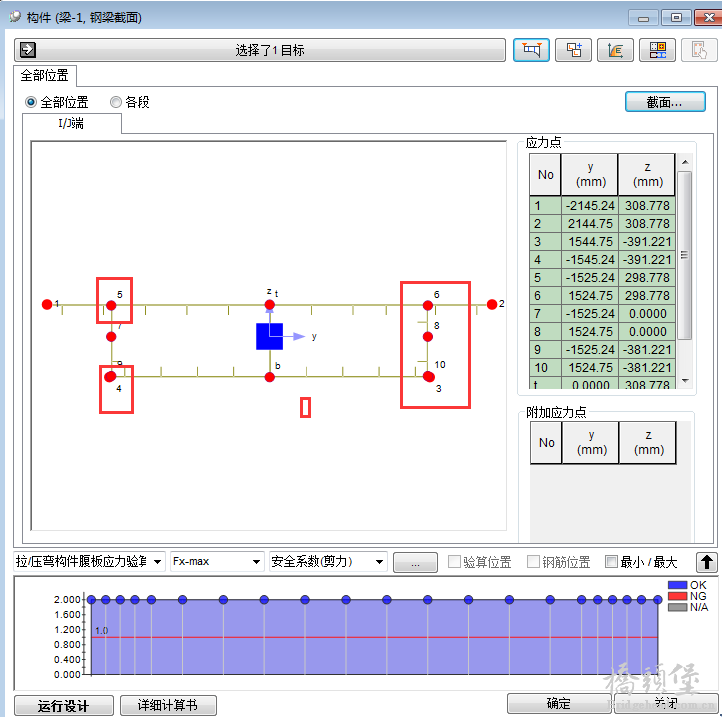

1、你的温度梯度荷载中截面宽度输入有误，要知道钢箱梁不是一个实体钢块，内部是空的；2、Civil程序没办法根据剪力流理论计算薄壁截面的剪应力，只有在CDN中能显示剪应力结果。

wyz110wyz · 发表于 2021-2-4 09:34:39

对于钢箱梁来说，由于钢材的导热性优于混凝土，考虑整体升降温，对于温度梯度的温差可以忽略

wyz110wyz · 发表于 2021-2-4 10:07:15

本帖最后由 wyz110wyz 于 2021-2-4 10:16 编辑

问题一回复：对于钢箱梁来说，由于钢材的导热性优于混凝土，考虑整体升降温，对于温度梯度的温差可以忽略，同时规范JTG d60-2015 4.3.12条，里面针对的混凝土结构或带混凝土桥面板的钢结构（组合结构），第六条规定也是针对混凝土桥面板，所以你的桥面板钢结构常规是沥青混凝土铺装，温差可以不考虑
