MIDAS/CIVIL钢束导入工具说明

1、简介

本工具是便于预应力混凝土桥梁建模的钢束导入而开发的，采用的是VB语言，工具占用内存小，可有效提高MIDAS/CIVIL建模的钢束导入效率。现分发测试，希望各位使用过程中如果发现问题多多给予反馈，谢谢。

2、钢束编号规则

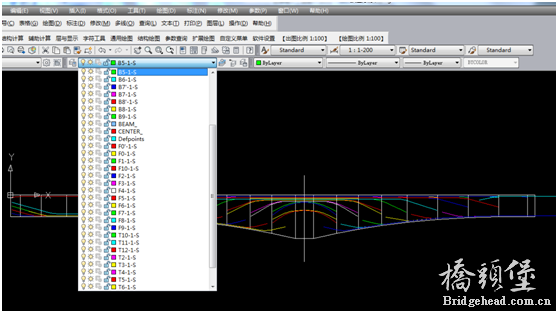

在CAD绘制好钢束后，将每根钢束编号，钢束必须是多段线不能是离散的线，且整个CAD里只有钢束是多段线，不能有其他多余的多段线。

竖弯钢束命名规则：F8-1-S,F8为钢束名，-1表示编号，如果有同名钢束但是在另一个桥墩，可命名为F8-2-S，-S表示竖弯。

平弯钢束命名规则：F8-1-P，-P表示平弯，如果没有绘制平弯钢束，软件将自动默认按直线处理。

钢束颜色：没有具体要求，但是为了人工容易识别，建议钢束用不同颜色区分。CAD绘制好且编号完成后另存为DXF文件。

3、MIDAS模型

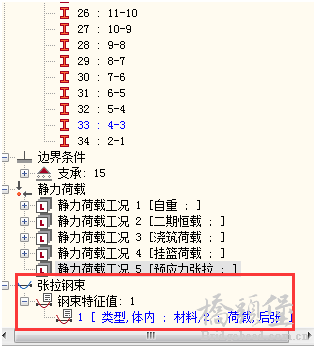

MIDAS模型要求将梁单元模型建立完整并且设置一个钢束特性，钢束特性名称必须为“1”。

4、导出MIDAS mct文件

导出MCT文件后，需要用“写字板”（不是记事本）打开并保存。

5、运行工具

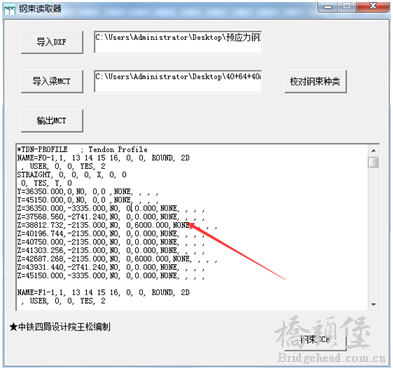

导入钢束DXF文件和导出的MCT文件，点击输出MCT。

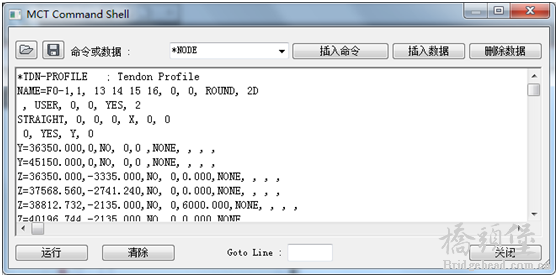

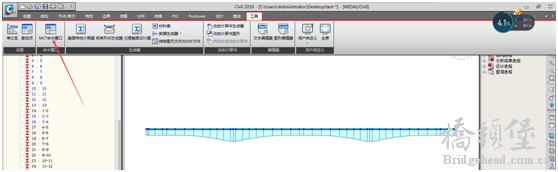

文本框会输出所有钢束的MCT命令流，拷贝该文本框所有内容，在MIDAS里点击工具-MCT命令窗口。

然后将拷贝的文本粘贴在内，

最后点击“运行”，即可实现钢束导入。

6、说明

钢束会自动根据单元坐标及钢束坐标分配单元，不需要手工分配单元，但是钢束特性及钢束束数需要根据图纸手工调整。
