Midas/spc导入建立复杂钢箱室变截面问题

操作步骤：
1.通过设计图纸于CAD中建立截面.DXF，此步骤已检查曲线闭合和变截面节点数对应。
2.将.dxf导入spc后，通过 线类型 计算截面属性并输出.sec文件。
3.在midas中导入生成I/J两个任意截面。
4.在生成变截面时，出现问题。无法按预想生成箱室，单元中部生成 渐变面 紊乱。

待确认：
1.后尝试，发现spc建立时，必须节点序号和曲线序号保持相同。编号必须一模一样，编号排列大小顺序一致都还是有问题。
变截面生成是这样要求么？
2.因为是CAD绘制截面导入SPC，SPC内默认生成的截面各点和曲线序号很难对应。而SPC本身画图不是很方便。一般如何处理？

或者：
针对类似箱室变截面，midas建模技术一般是如何考虑实现？

有这问题的  最好是cad中画好一个截面  再复制界面过去改成另一个截面，因为你不一定能保证2截面画图顺序一致

toushan 发表于 2020-8-27 08:35
有这问题的  最好是cad中画好一个截面  再复制界面过去改成另一个截面，因为你不一定能保证2截面画图顺序一 ...

首先非常感谢。

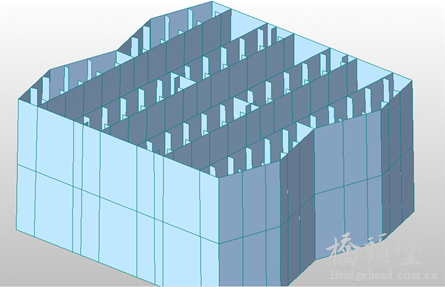

我后面又自己尝试CAD复制变截面两端的截面，通过拖拽和平移等修正某一端截面。已可以实现包含中间隔板及加劲肋变化的变截面。

鉴于我所建结构除壁板形状在竖向还有变化，且加劲肋个数也在变化，若采用上述需要提前CAD画诸多截面。
追问：

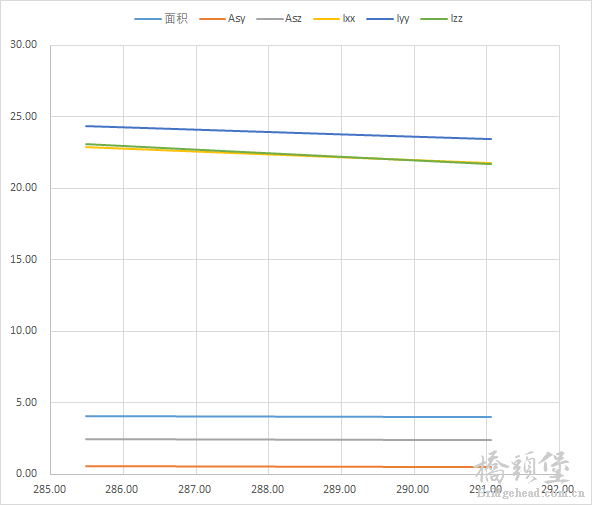

另外，我通过前述画好的变截面 +变截面组（并转换）命令，利用软件生成了一系列中间节点的变截面。我对单元截面属性及坐标数据进行处理，发现在变截面组是选择1次，前述所有截面数据都是一次线形变化的，和截面形状没有关系。

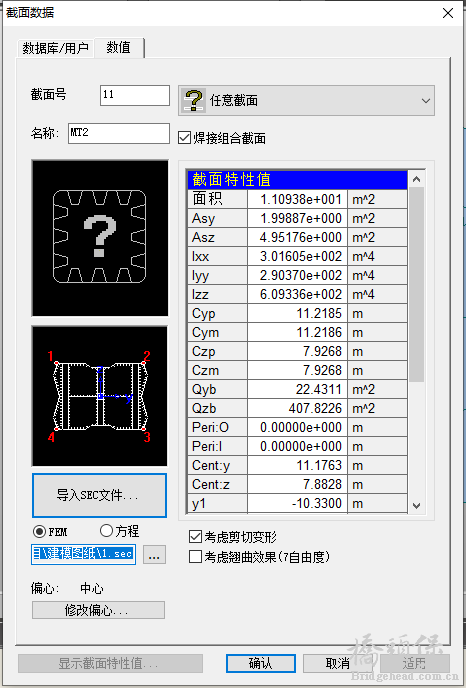

那我是否可以在excle等工具直接通过控制截面的截面属性，按中间节点坐标以线性关系生成截面数据；然后建立变截面时，直接在 变截面>任意截面 导入个单元两端截面数据（不考虑几何形状）？

这样赋予截面，单元消隐无截面形状显示。在后续验算过程中有无什么弊病？我看粘贴时，梁单元应力验算，所需截面1,2,3,4各点的坐标数据也在。
