midas Civil剪切验算位置的意义

midas Civil

midas Civil是桥梁领域通用结构分析及设计系统，它具有直观的操作界面，并且采用了尖端的计算机显示技术。midas Civil集成了静力分析、动力分析、几何非线性分析、屈曲分析、移动荷载分析、PSC桥分析、悬索桥分析、水化热分析等分析设计功能。

具体问题：

在进行“设计用数值截面”定义时，程序给用户提供了需要输入“剪切验算”的参数值（如图5.1所示）。对于所输入的Z1、Z3的位置的意义，程序是如何利用这些参数进行RC、PSC设计的，下面给出具体的解释。

图5.1 剪切验算的参数

解决方法：

在设计用数值截面中导入“截面特性计算器”生成的扩展名为sec的截面数据时，需要指定剪切验算位置Z1和Z3。Z1=0或Z3=0是无意义的剪切验算位置。

图5.2 剪切验算位置示意图

Z1：指的是从顶板到腹板突变处的位置开始，沿Z轴向下到底板底边缘的距离；

Z2：指的是程序默认的质心位置开始，沿Z轴向下到底板底边缘的距离；

Z3：指的是从底板到腹板突变处的位置开始，沿Z轴向下到底板底边缘的距离。

通过程序验证，可以得到在截面特性值中定义的“剪切验算位置”的作用有两个。一是：用于使用阶段斜截面抗剪验算；二是：用于使用阶段抗扭验算。具体验证过程如图5.3-5.4所示：

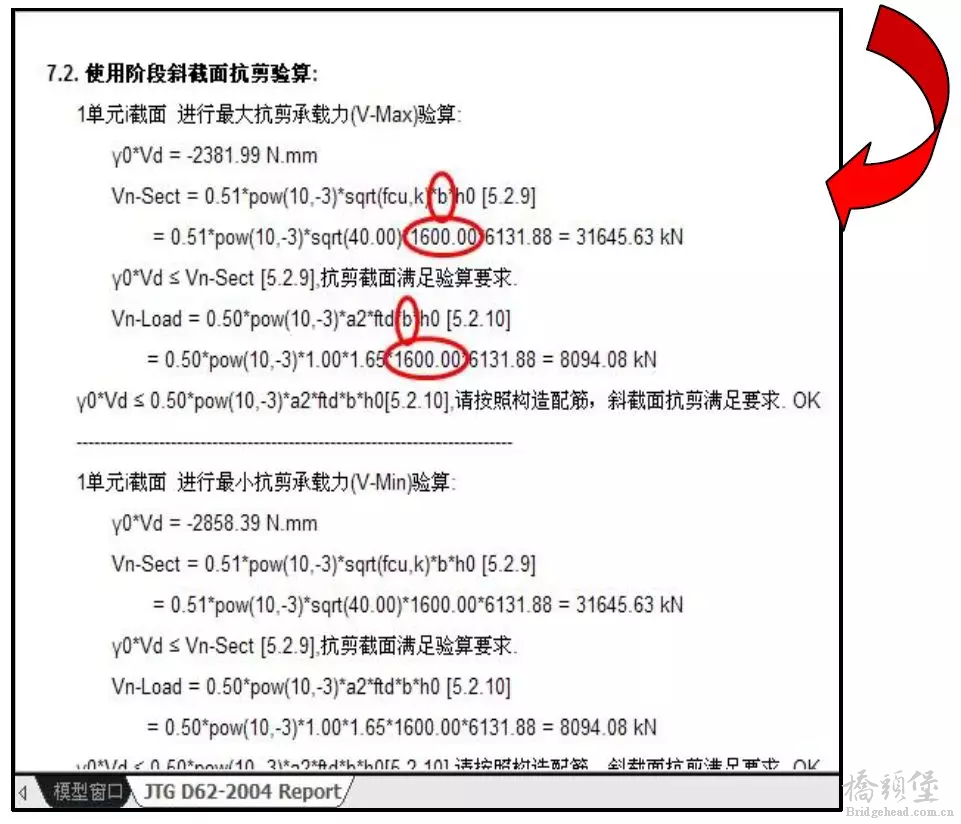

图5.3 使用阶段斜截面抗剪验算中剪切验算位置的含义

图5.4 （a） 使用阶段抗扭验算中剪切验算位置的含义

图5.4 （b） 使用阶段抗扭验算中剪切验算位置的含义

由图5.3和5.4中可以看出，程序在进行抗剪及抗扭验算时，调取的是Z1、Z2、Z3这三条线划过去之后，分别得到基准线处的腹板厚度之和的最小值作为规范D62-04公式（5.2.9）、（5.2.10）和（5.5.3）中b的取值。所以建议用户需要正确输入Z1、Z2、Z3位置处的验算用厚度。
