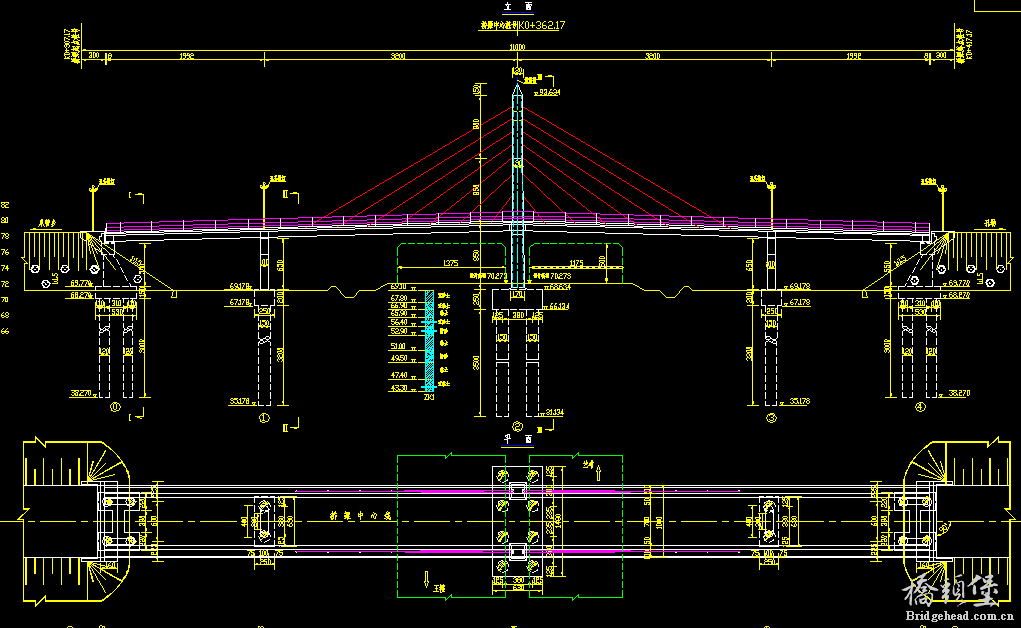

L=20+32+32+20m B=10m 兰考高速人行桥全套图(预应力砼独塔斜拉)

本桥属河南省王楼（省界）至兰考高速公路第二合同段，净宽7m上跨车行天桥。桥梁起讫桩号K0+307.17~K0+417.17，全长110m，中心桩号K0+362.17，与高速公路交叉桩号K18+225。上部结构采用（20+32+32+20）m预应力钢筋混凝土斜拉桥-连续梁组合体系，塔墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。
