迈达斯预应力钢束坐标，寻求解答

模型采用的是25m小箱梁，简支梁，在建模添加预应力钢束的时候发现预应力钢束出现在梁体之外。

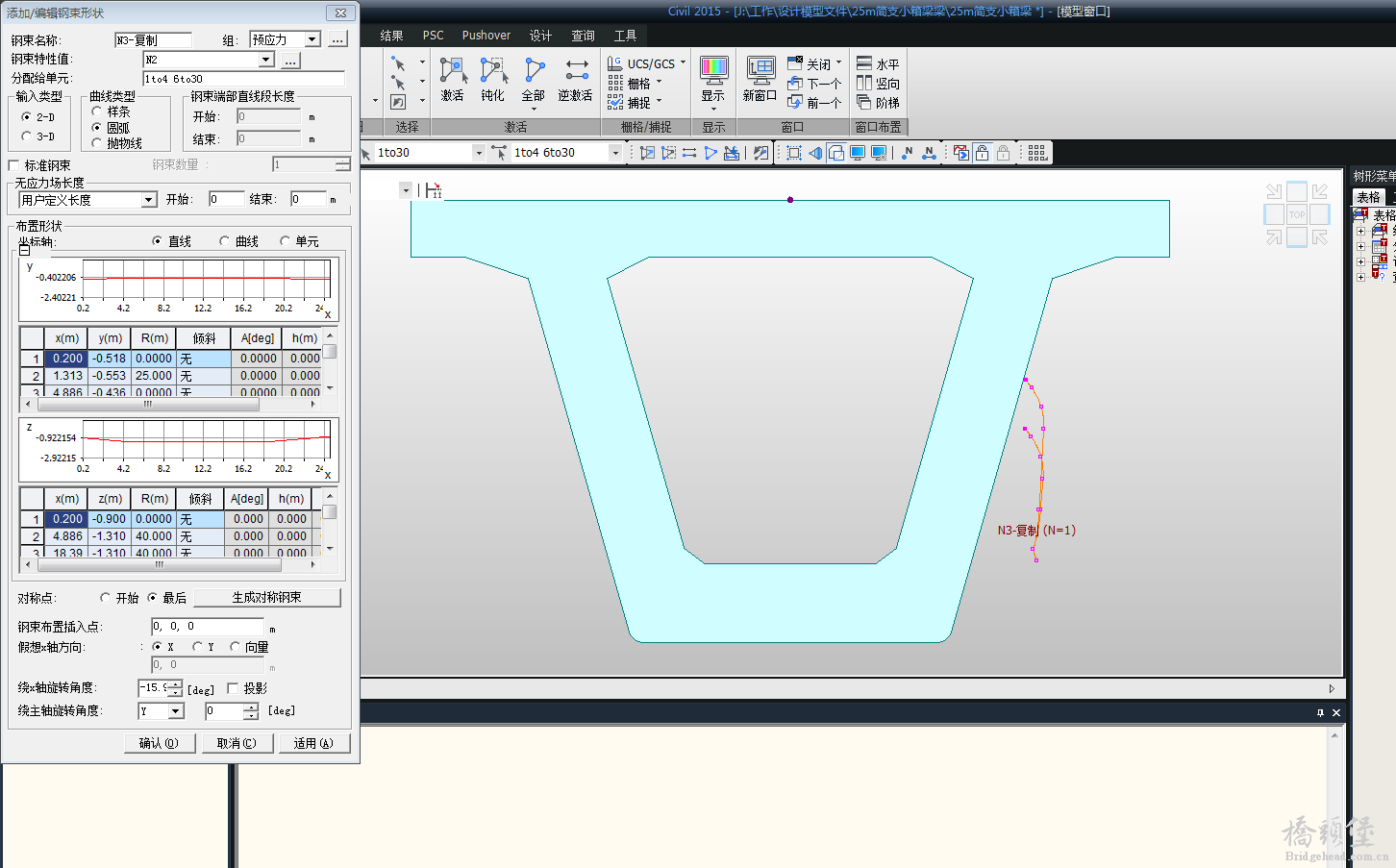

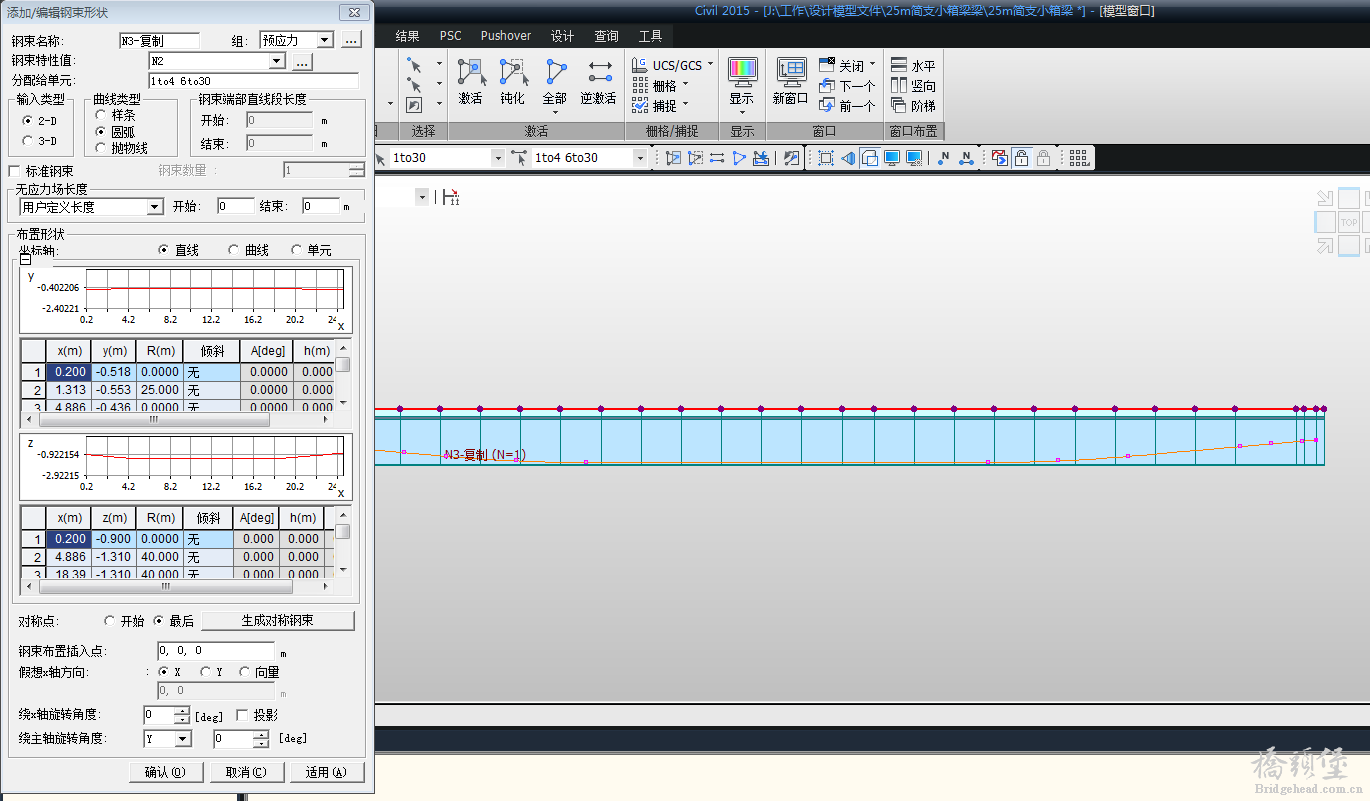

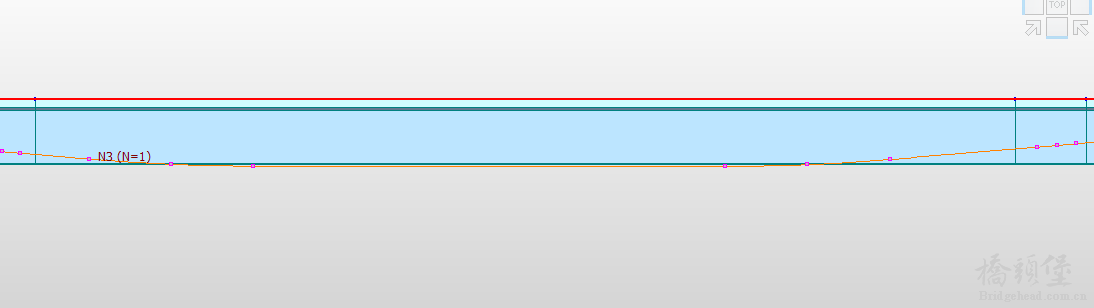

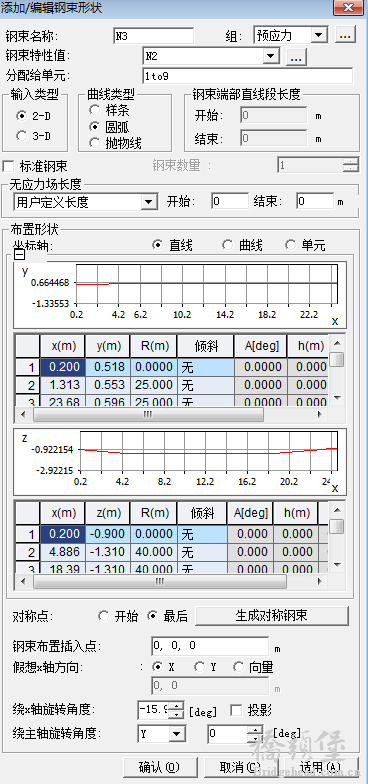

按照正常来说25m小箱梁，我的梁高为1.4m，模型中N2预应力钢束的Z坐标为-1.31，应该为底板中间，不应该看着在梁体之外。

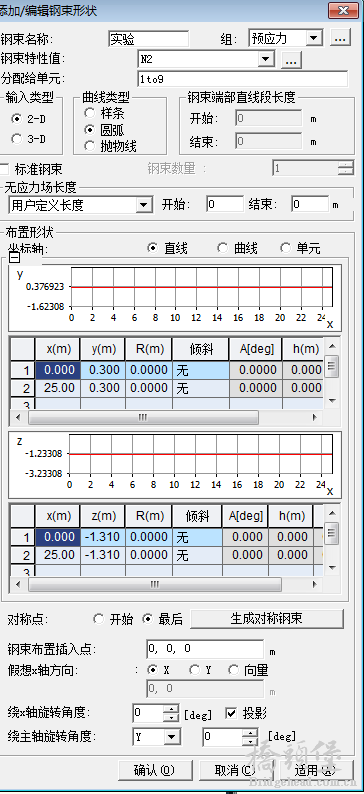

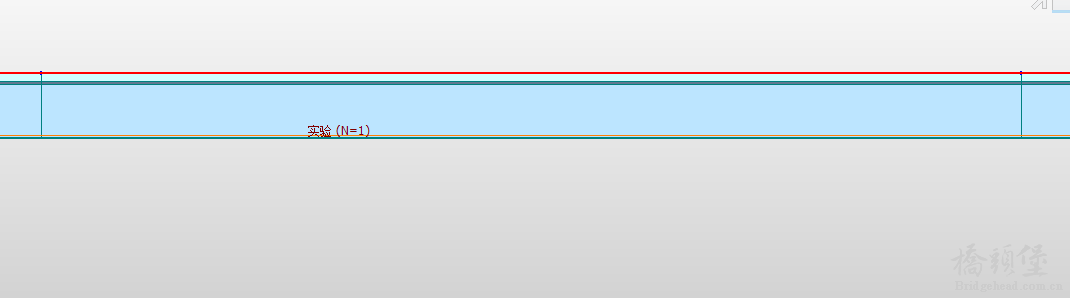

为了验证这个疑问，新建了一个预应力钢束 实验，这个预应力钢束Z坐标为-1.31，这个位置与实际相符，请答疑解惑。


检查一下截面的偏心是不是都是一致的

当院士 发表于 2018-12-28 23:16
检查一下截面的偏心是不是都是一致的

截面偏心没有问题，我在平弯的时候把竖弯的关键点加上了，之后把旋转角度设置为0，看着就差不多了。
有点想请教，就钢束沿X轴旋转角度，这个难道不是在做腹板为倾斜的时候按照腹板倾斜角度设置的么，怎么设置了角度预应力钢束会出现在腹板之外呢。

建议你下载我们的建模软件Helper for Midas快速建立一个小箱梁模型对比即可发现问题出在哪里。

唯奥衡卓 发表于 2018-12-29 10:36
建议你下载我们的建模软件Helper for Midas快速建立一个小箱梁模型对比即可发现问题出在哪里。

嗯，我下一个对比一下
