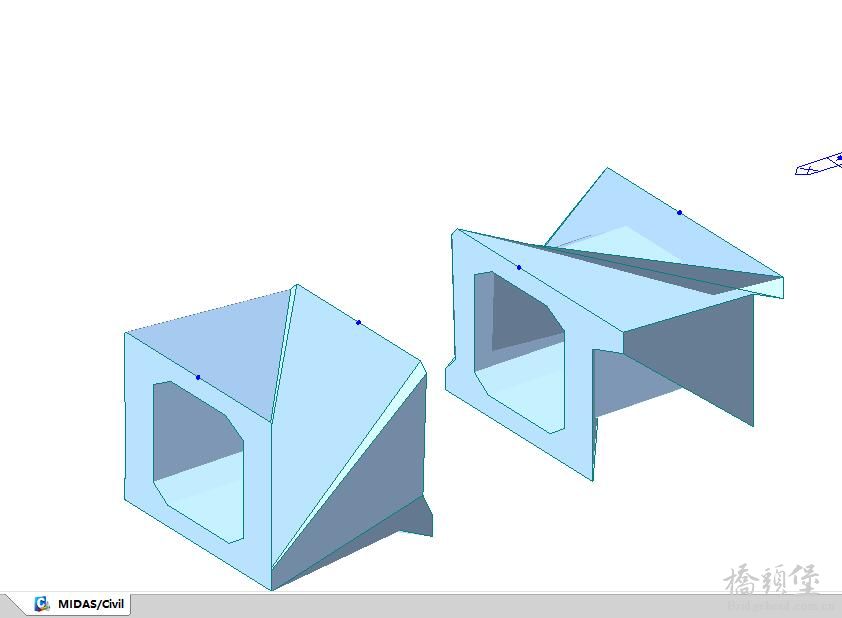

设置变截面发生扭曲怎么办

阿顶大大... · 发表于 2018-12-6 12:18:59

国球征途... · 发表于 2018-12-6 12:54:04

你这是不是方向的问题。i-j

唯奥衡卓... · 发表于 2018-12-6 13:53:00

本帖最后由唯奥衡卓于 2018-12-6 13:54 编辑

你应该是使用坐标法做的截面，这个是定义的两个截面转点编号不一致造成的，重新做一下，然后再分别导入到变截面就好了。常规装配式结构建模建议你尝试一下我们的软件：Helper for Midas，不会有这样的烦恼。

阿顶大大... · 发表于 2018-12-6 16:32:01

唯奥衡卓发表于 2018-12-6 13:53
你应该是使用坐标法做的截面，这个是定义的两个截面转点编号不一致造成的，重新做一下，然后再分别导入到变 ...

我用的cad导入的

阿顶大大... · 发表于 2018-12-6 16:34:19

我用cad画好截面然后用midas截面特性计算器导入截面到midas

当院士 · 发表于 2018-12-6 18:31:01

一般来说，都是按照楼上所说的，用cad画好然后导入到截面特性计算器中。

雪狼儿88... · 发表于 2018-12-7 08:41:10

保持点数一致，绘图顺序一致

315286518 · 发表于 2018-12-7 17:45:47

CAD导入的边家面，首先要保证在用界面特征器里面的两个截面节点一样多，然后保证顺序一致，应该就ok了

jiangtao_y... · 发表于 2021-12-3 20:52:14

这个原因是截面导入后点的顺序不一致造成的

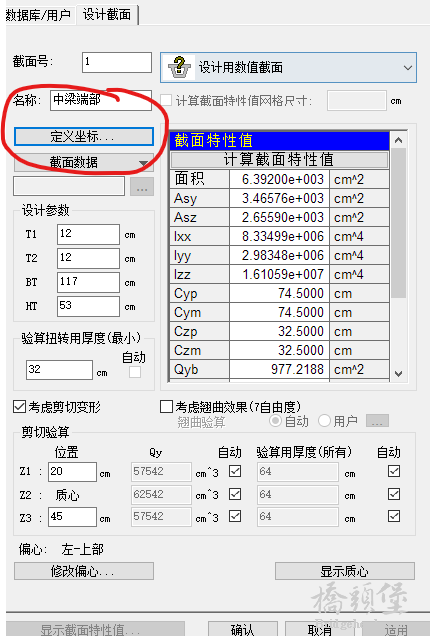

可以在截面数据-定义坐标中查看是不是出现了不一致
