一个刚性连接问题

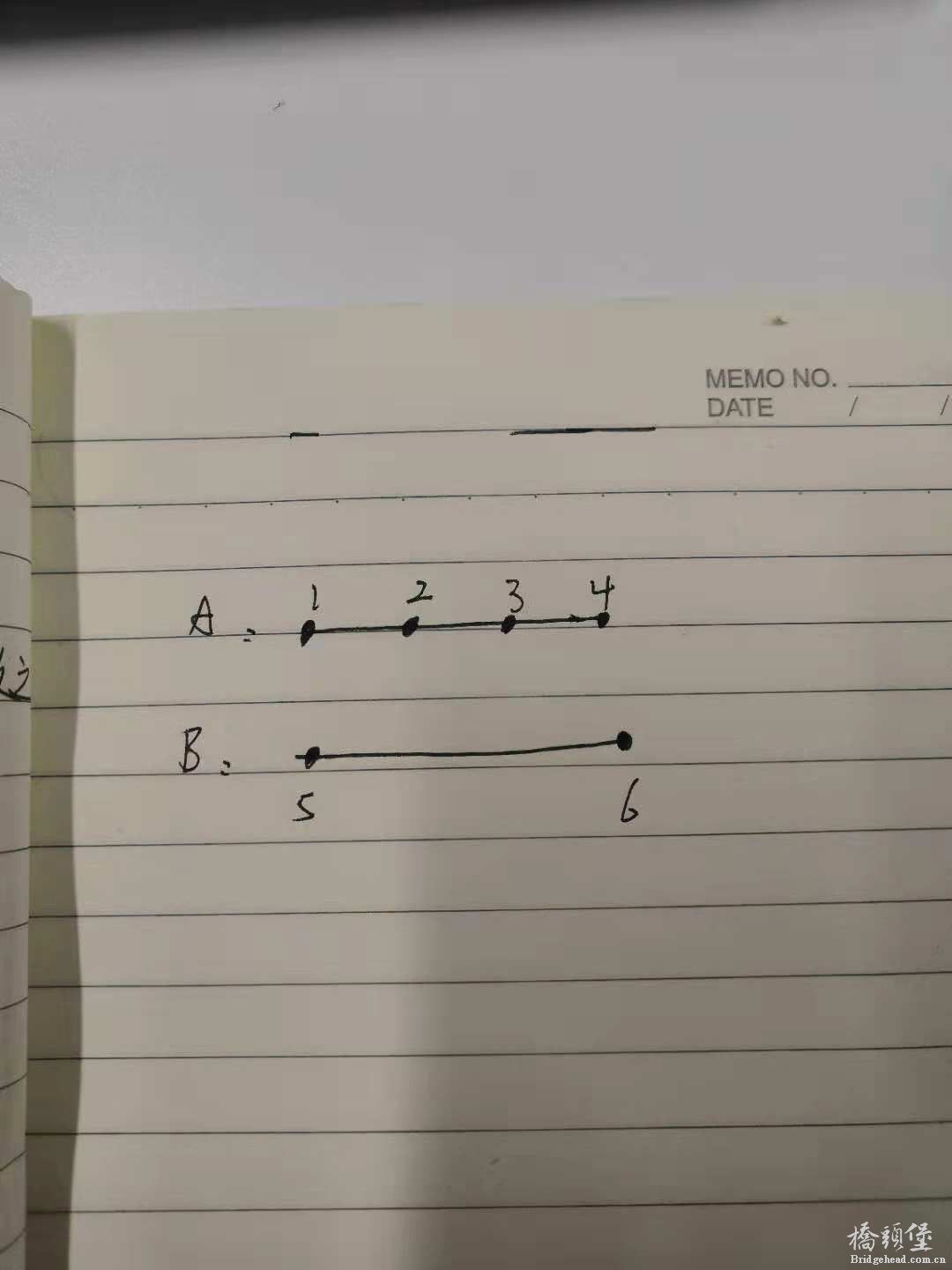

请问一下，如图所示，假如我要建立A、B梁的刚性连接，A有4各节点，B有2个节点，那么我需不需要再在B梁上建立两个节点来和A梁一一对应，还是我只建立A梁的1、4号节点和B梁的5、6节点对应即可

最好一一对应，这可以理解为叠合梁的剪力键，刚性连接间隔越远误差越大吧

刘山QQ 发表于 2018-11-28 09:09
最好一一对应，这可以理解为叠合梁的剪力键，刚性连接间隔越远误差越大吧

喔喔，可以这样理解的啊

刘山QQ 发表于 2018-11-28 09:09
最好一一对应，这可以理解为叠合梁的剪力键，刚性连接间隔越远误差越大吧

请问那我是在B梁上由分割单元来产生和A梁对应的节点吗？假如在B梁上通过复制端点来在B梁上产生节点，这样上下节点间产生的约束关系还有效吗？

刚性连接需要后期手工添加，节点如何划分是你根据梁实际受力情况来决定。

唯奥衡卓 发表于 2018-12-2 11:02
刚性连接需要后期手工添加，节点如何划分是你根据梁实际受力情况来决定。

谢谢，我想要达到的目的是A、B钢梁焊接在一起，照这样根据受力的话，B梁就得划分节点

唯奥衡卓 发表于 2018-12-2 11:02
刚性连接需要后期手工添加，节点如何划分是你根据梁实际受力情况来决定。

我再想请问一下，软件里模拟焊接我用的是弹性连接里的刚性连接可以吗？

如果A、B钢梁是纵向满焊，建议你不要用这种方式，应该采用联合截面更为合理。弹性连接里面的刚性连接和刚性连接是一样的。

唯奥衡卓 发表于 2018-12-2 12:31
如果A、B钢梁是纵向满焊，建议你不要用这种方式，应该采用联合截面更为合理。弹性连接里面的刚性连接和刚性 ...

喔喔。好的，谢谢您了，我把边界条件改一下
